DESCRIPCIÓN
Este DTC se memoriza cuando la comunicación LIN entre la ECU de certificación
(conjunto de la ECU de la llave inteligente) y la caja de códigos ID (ECU de código
inmovilizador) se interrumpe durante más de 10 segundos.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
|
B2789
|
No hay respuesta de la ID BOX
|
No hay comunicación entre la ECU de certificación (conjunto de la ECU
de la llave inteligente) y la caja de códigos ID (ECU del código del inmovilizador)
durante al menos 10 segundos.
|
- Caja de códigos ID (ECU del código del inmovilizador)
- ECU de certificación (conjunto de la ECU de la llave inteligente)
- Mazo de cables o conector
- Fusible ECU-B n° 2
|

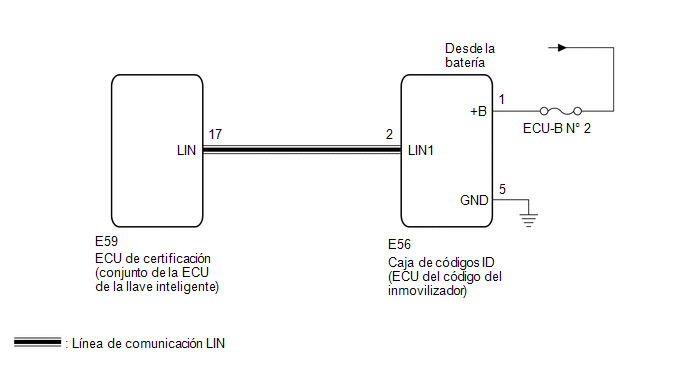

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
- Inspeccione los fusibles para los circuitos relacionados con este sistema
antes de realizar el siguiente procedimiento.
- Si sustituye la ECU de certificación (conjunto de la ECU de la llave inteligente),
registre las llaves.
Haga clic aquí
- Si sustituye la caja de códigos ID (ECU del código del inmovilizador), registre
el código y el identificador de la comunicación de la ECU.
Haga clic aquí
- Al utilizar el Techstream con el interruptor de encendido del vehículo apagado,
conecte el Techstream al DLC3 y active y desactive el interruptor de la luz
de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación
entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo
en el modo manual y acceda a los siguientes menús: Body Electrical / Smart Key.
Mientras utiliza el Techstream, active y desactive periódicamente el interruptor
de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la
comunicación entre el Techstream y el vehículo.
PROCEDIMIENTO
|
1.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CERTIFICACIÓN (CONJUNTO
DE LA ECU DE LA LLAVE INTELIGENTE) - CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO
DEL INMOVILIZADOR))
|
(a) Desconecte el conector E59 de la ECU de certificación (conjunto de la ECU
de la llave inteligente).
(b) Desconecte el conector E56 de la caja de códigos ID (ECU del código del inmovilizador).
(c) Mida la resistencia según los valores de la siguiente tabla.
AVISO:
Asegúrese de que cada ECU se encuentre en modo de suspensión antes de realizar
la inspección. Para entrar en el modo de espera, cambie el interruptor de encendido
de activado a desactivado y espere como mínimo 180 segundos sin usar ningún interruptor.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E59-17 (LIN) - E56-2 (LIN1)
|
Interruptor de encendido desactivado
|
Inferior a 1 Ω
|
|
E59-17 (LIN) - Masa de la carrocería
|
Interruptor de encendido desactivado
|
10 kΩ o superior
|
|
E56-2 (LIN1) - Masa de la carrocería
|
Interruptor de encendido desactivado
|
10 kΩ o superior
|
| MAL |
 |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
| OK |
|
|
|
2.
|
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CAJA DE CÓDIGOS ID [ECU DEL
CÓDIGO DEL INMOVILIZADOR]-BATERÍA Y MASA DE LA CARROCERÍA)
|
(a) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E56-1 (+B) - E56-5 (GND)
|
Siempre
|
11 a 14 V
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E56-5 (GND) - Masa de la carrocería
|
Siempre
|
Inferior a 1 Ω
|
| MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
| OK |
|
|
|
|
3.
|
SUSTITUYA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)
|
(a) Sustituya la caja de códigos ID (ECU del código del inmovilizador).
Haga clic aquí
| SIGUIENTE |
|
|
|
|
4.
|
REALICE EL REGISTRO DEL CÓDIGO DE LA ECU
|
(a) Registre los códigos de reconocimiento en las ECU.
OBSERVACIÓN:
Consulte el apartado "Registro" .
Haga clic aquí
| SIGUIENTE |
|
|
|
|
5.
|
COMPRUEBE SI SE EMITEN DTC
|
(a) Borre los DTC.
Haga clic aquí
Body Electrical > Smart Key > Clear DTCs
(b) Vuelva a comprobar los DTC.
Body Electrical > Smart Key > Trouble Codes
OK:
No se emite el DTC B2789.
| OK |
|
FIN DE LA INSPECCIÓN (CAJA DE CÓDIGOS ID [ECU DEL CÓDIGO DEL INMOVILIZADOR]
DEFECTUOSA)
|
| MAL |
|
SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)
|
|
