Toyota Corolla Manual de Taller: Diagrama Del Sistema
Toyota Corolla Manual de Taller / Exterior del vehículo / Limpia / Lavaparabrisas / Sistema De Limpiaparabrisas Y Lavaparabrisas / Diagrama Del Sistema

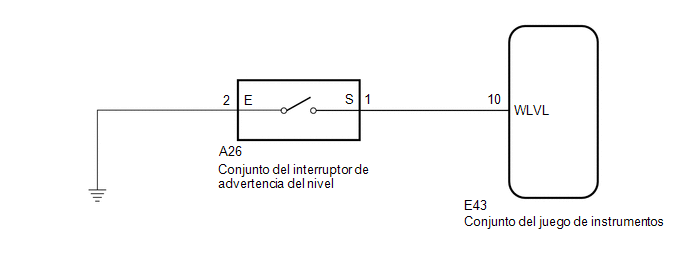

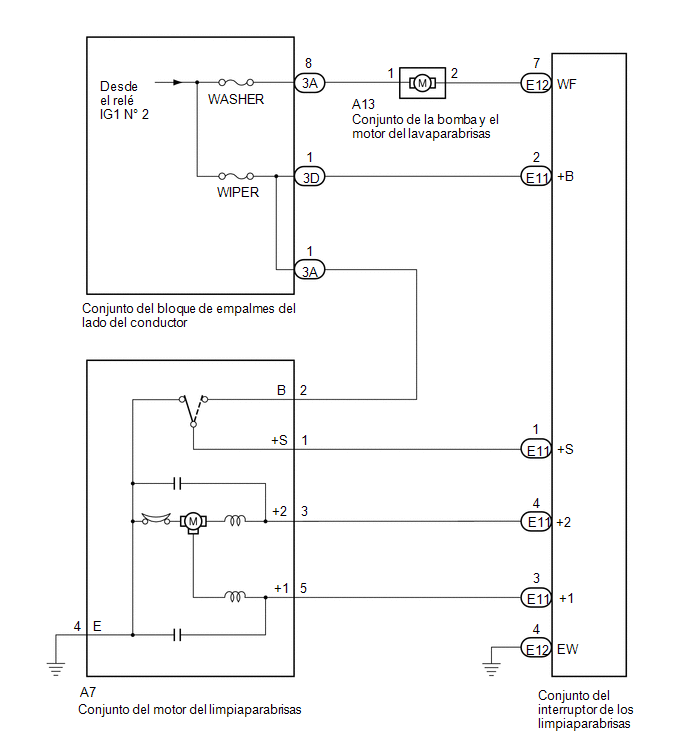

DIAGRAMA DEL SISTEMA SISTEMA DE LIMPIAPARABRISAS Y LAVAPARABRISAS DELANTEROS  SISTEMA DE ADVERTENCIA DEL NIVEL DE LÍQUIDO LAVAPARABRISAS (con interruptor de advertencia del nivel de líquido lavaparabrisas)  |
