Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Tenga cuidado de que los dedos o prendas de ropa no queden atrapados en las piezas móviles cuando realice esta prueba.

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

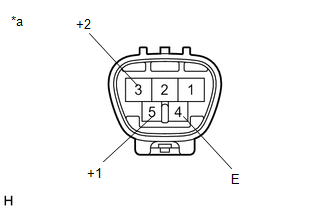

*a

Componente no conectado al mazo de cables

(Conjunto del motor del limpiaparabrisas)

(a) Compruebe el funcionamiento de la LO.

(1) Conecte el cable positivo (+) de la batería al terminal 5 (+1), y el negativo (-) al terminal 4 (E), y compruebe si funciona el motor a baja velocidad.

OK:

El motor funciona a baja velocidad (LO).

(b) Compruebe el funcionamiento de la HI.

(1) Conecte el cable positivo (+) de la batería al terminal 3 (+2), y el negativo (-) al terminal 4 (E), y compruebe si funciona el motor a alta velocidad.

OK:

El motor funciona a alta velocidad (HI).

Si el resultado no es el especificado, reemplace el conjunto del motor del limpiaparabrisas.
