Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO

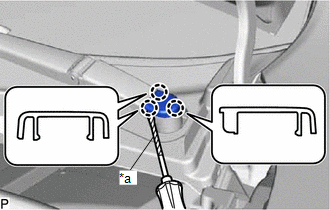

(a) Con un destornillador, desenganche las 3 garras y extraiga la tapa del cabezal del brazo del limpiaparabrisas delantero.

OBSERVACIÓN:

  • Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.
  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.

*a

Cinta protectora

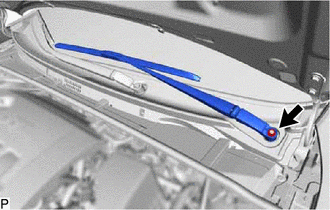

2. EXTRAIGA EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS IZQUIERDO

(a) Extraiga la tuerca y el conjunto del brazo y de la rasqueta del limpiaparabrisas izquierdo.

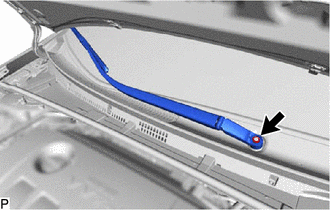

3. EXTRAIGA EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DERECHO

(a) Extraiga la tuerca y el conjunto del brazo y de la rasqueta del limpiaparabrisas derecho.

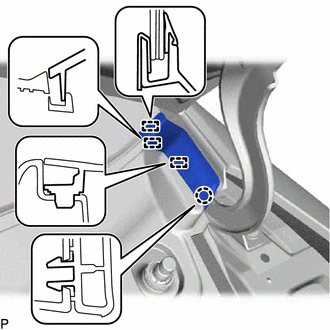

4. EXTRAIGA EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS IZQUIERDO

(a) Desenganche la garra y las 3 guías para extraer el subconjunto de ventilación del cubretableros izquierdo.

5. EXTRAIGA EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS

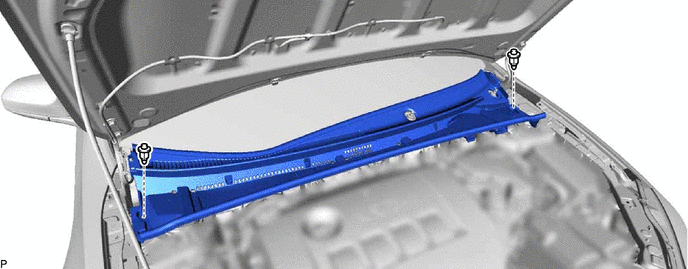

(a) Quite los 2 clips.

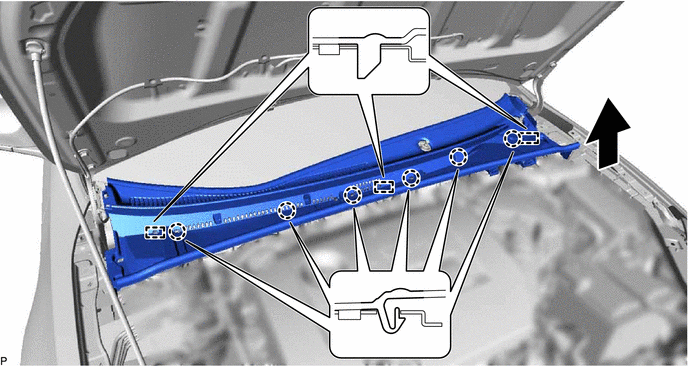

(b) Desenganche las 6 garras y las 3 guías como se muestra en la ilustración.

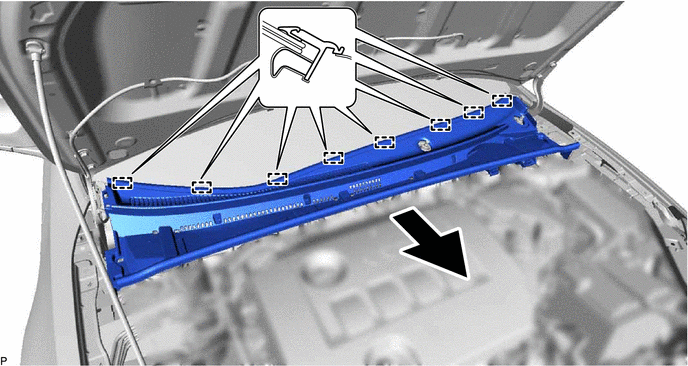

(c) Desenganche las 8 guías y extraiga el subconjunto de la rejilla de ventilación del panel superior del cubretableros tal y como se muestra en la ilustración.

7. RETIRE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

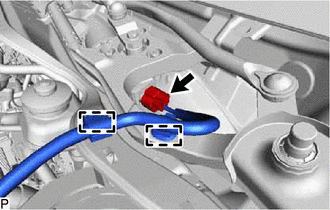

(a) Desconecte el conector.

(b) Desenganche las 2 abrazaderas.

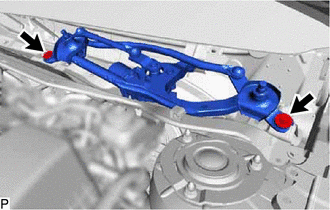

(c) Quite los 2 pernos.

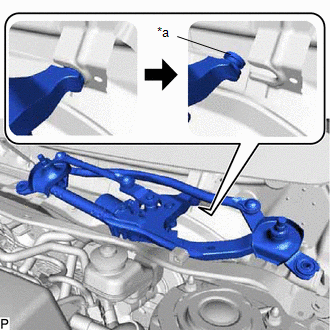

(d) Desenganche el ojal del motor como se muestra en la ilustración y extraiga el conjunto de motor y varillaje del limpiaparabrisas.

AVISO:

Tenga cuidado de no dañar el parabrisas cuando extraiga el conjunto de motor y varillaje del limpiaparabrisas.

*a

Ojal del motor

8. EXTRAIGA EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

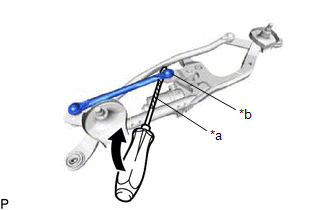

(a) Con un destornillador separe el vástago de unión n° 1 del limpiaparabrisas del pivote del conjunto del motor del limpiaparabrisas como se muestra en la ilustración.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

*b

Pivote del conjunto del motor del limpiaparabrisas

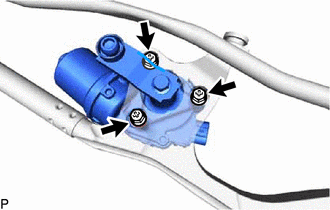

(b) Retire los 3 pernos y extraiga el conjunto del motor del limpiaparabrisas del conjunto de la articulación.

OBSERVACIÓN:

Si el conjunto del motor del limpiaparabrisas no se puede extraer del conjunto de la articulación del limpiaparabrisas, gire el brazo del cigüeñal para que el motor se pueda extraer.
