Toyota Corolla Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

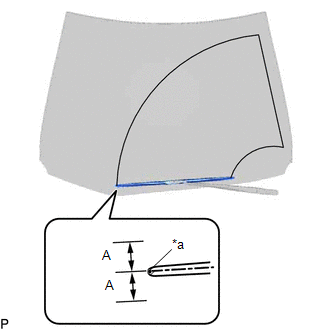

(a) Para el lado izquierdo:

(1) Accione el conjunto del motor del limpiaparabrisas.

*a

Punto

(2) Detenga el conjunto del motor del limpiaparabrisas.

(3) Compruebe la posición de parada (estacionamiento) automática.

OBSERVACIÓN:

Después de que se detenga el motor del limpiaparabrisas delantero, compruebe la posición de parada automática tras levantar la rasqueta del limpiaparabrisas 2 veces.

Holgura estándar:

Área

Medida

A

10.0 mm (0.394 pulg.)

OK:

El limpiaparabrisas delantero se detiene en la posición que se indica en la ilustración.

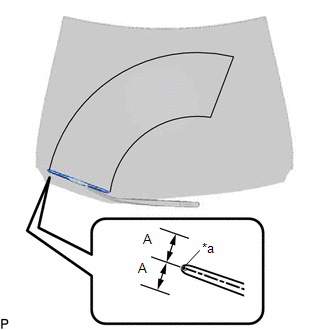

(b) Para el lado derecho:

(1) Accione el conjunto del motor del limpiaparabrisas.

*a

Punto

(2) Detenga el conjunto del motor del limpiaparabrisas.

(3) Compruebe la posición de parada (estacionamiento) automática.

OBSERVACIÓN:

Después de que se detenga el motor del limpiaparabrisas delantero, compruebe la posición de parada automática tras levantar la rasqueta del limpiaparabrisas 2 veces.

Holgura estándar:

Área

Medida

A

10.0 mm (0.394 pulg.)

OK:

El limpiaparabrisas delantero se detiene en la posición que se indica en la ilustración.
