Toyota Corolla Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Instale las 2 tapas de la cubierta del dispositivo de ajuste del asiento en el subconjunto del dispositivo de ajuste del asiento delantero.

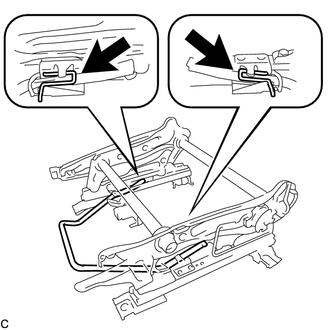

2. INSTALE LA MANILLA DE AJUSTE DEL CARRIL DEL ASIENTO

(a) Enganche los 2 muelles para instalar la manilla de ajuste del carril del asiento en el subconjunto del dispositivo de ajuste del asiento delantero.

3. INSTALE LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO TRASERO

(a) Enganche la 2 garras para instalar la cubierta superior del carril del asiento trasero.

4. INSTALE LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO TRASERO N° 2

OBSERVACIÓN:

Siga el mismo procedimiento que para la cubierta superior del carril del asiento trasero.

5. INSTALE LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 3

OBSERVACIÓN:

Siga el mismo procedimiento que para la cubierta superior del carril del asiento trasero.

6. INSTALE LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 4

OBSERVACIÓN:

Siga el mismo procedimiento que para la cubierta superior del carril del asiento trasero.

7. INSTALE EL SUBCONJUNTO DEL PANEL DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Instale subconjunto del panel del cojín del asiento delantero al subconjunto del dispositivo de ajuste del asiento delantero con los 2 pernos.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

8. INSTALE EL SUBCONJUNTO DEL PANEL DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Instale subconjunto del panel del cojín del asiento delantero al subconjunto del dispositivo de ajuste del asiento delantero con los 4 pernos.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

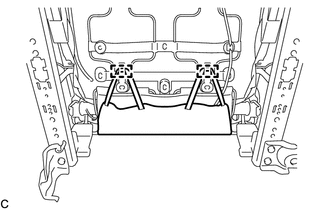

9. COLOQUE EL MUELLE DEL COJÍN DEL ASIENTO DELANTERO

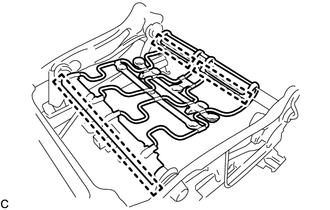

(a) Enganche los 3 ganchos para instalar el muelle del cojín del asiento delantero en el subconjunto del dispositivo de ajuste del asiento delantero.

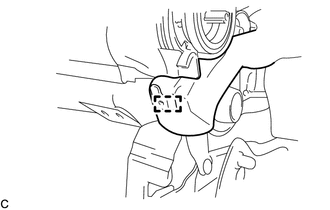

10. INSTALE EL ALOJAMIENTO DEL CONECTOR (sin sistema de calefacción de los asientos)

(a) Enganche la garra para instalar el alojamiento del conector.

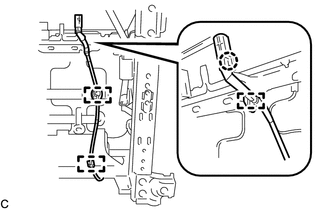

11. INSTALE EL CABLE DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

(a) Enganche todas las garras y las abrazaderas para instalar el cable del asiento delantero.

12. INSTALE EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

(a) Instale los 2 ganchos del respaldo del asiento delantero en el conjunto del muelle del respaldo del asiento delantero.

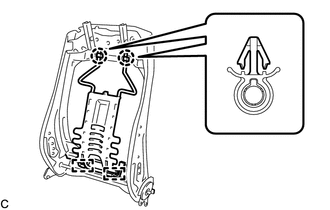

13. COLOQUE EL CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

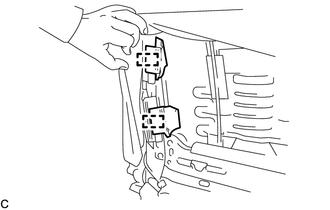

(a) Enganche las 2 guías para instalar el conjunto del muelle del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero.

(b) Enganche las 2 garras.

14. COLOQUE EL CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Coloque el conjunto del muelle del respaldo del asiento delantero individual en el conjunto del muelle del cojín del asiento delantero individual con los 4 pernos.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

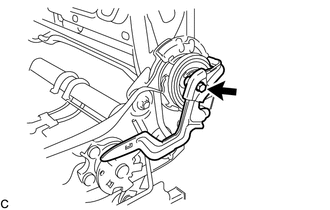

15. INSTALE LA PALANCA DE CONTROL DEL DISPOSITIVO DE RECLINADO

(a) Coloque la palanca de control de reclinación con el perno.

Torque:

15.5 N·m {158 kgf·cm, 11 ft·lbf}

16. INSTALE EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

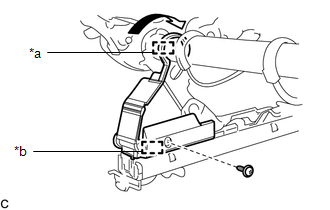

(a) Enganche la guía para instalar el protector inferior izquierdo del cojín del asiento delantero.

*a

Gancho

*b

Guía

(b) Enganche el gancho, tal como se indica en la ilustración.

(c) Coloque el tornillo.

17. INSTALE EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. INSTALE EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Enganche las 2 garras e instale el protector inferior izquierdo del cojín del asiento delantero.

19. INSTALE EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. INSTALE EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

21. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

22. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

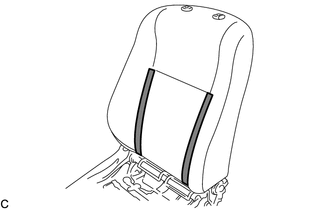

23. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Fijador

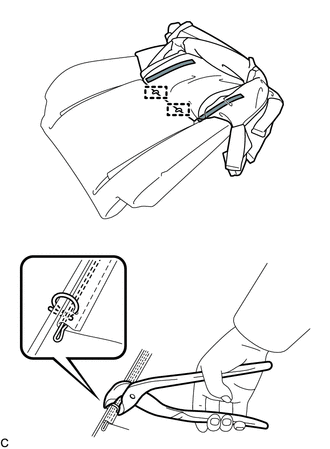

(a) Instale la funda del respaldo del asiento delantero individual en la almohadilla del respaldo con los 2 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

(b) Acople los 2 fijadores.

24. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque provisionalmente la funda del respaldo del asiento delantero individual con almohadilla.

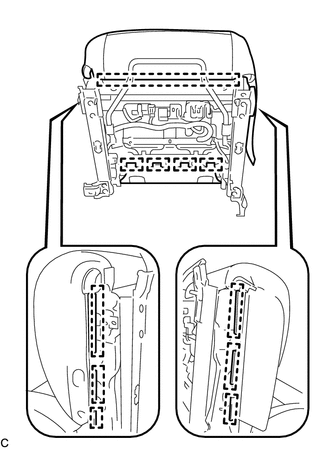

(b) Enganche todas las garras para instalar los 2 soportes de los reposacabezas del asiento delantero.

(c) Coloque los 2 ganchos.

ADVERTENCIA:

  • Para vehículos con un conjunto del airbag del asiento delantero, la funda del respaldo del asiento delantero individual debe quedar bien colocada. De lo contrario, el conjunto del airbag del asiento delantero podría no desplegarse correctamente.
  • Asegúrese de que la correa no quede torcida después de enganchar los ganchos.
  • Enganche los ganchos firmemente.

(d) Vuelva a girar la funda del respaldo del asiento delantero individual a su posición original.

(e) Acople los 2 fijadores.

Fijador

(f) Enganche el soporte.

25. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

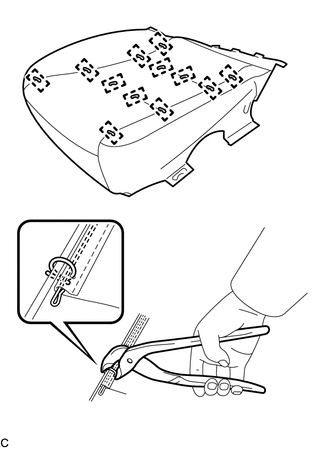

26. INSTALE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Coloque la cubierta del cojín del asiento delantero de tipo independiente en la almohadilla del cojín con los 12 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

27. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque de manera provisional la cubierta del cojín del asiento delantero individual con almohadilla.

(b) Para el lado del conductor:

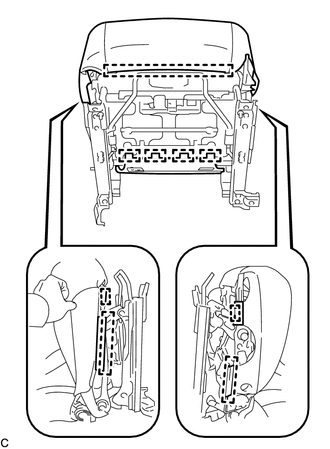

(1) Coloque los 9 ganchos.

(2) Enganche el soporte.

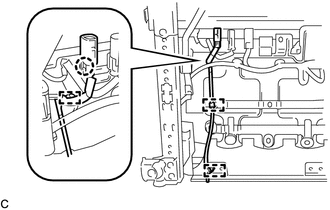

(3) Enganche la garra para instalar el mazo de cables del conjunto del airbag del asiento delantero.

(4) Enganche las 3 abrazaderas.

(c) Para el lado del pasajero delantero:

(1) Coloque los 11 ganchos.

(2) Enganche la garra para instalar el mazo de cables del conjunto del airbag del asiento delantero.

(3) Enganche las 3 abrazaderas.

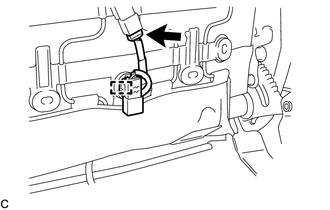

(d) Con sistema de calefacción de los asientos:

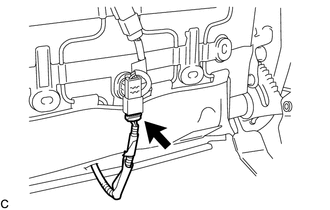

(1) Conecte el conector.

(2) Enganche la abrazadera.

(3) Conecte el conector.

28. COLOQUE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

Haga clic aquí

29. COLOQUE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

30. INSTALE EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche las 2 garras y la guía e instale el protector del cojín del asiento delantero.

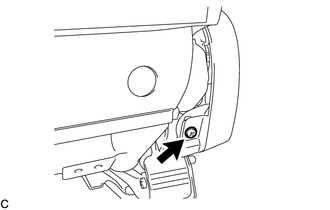

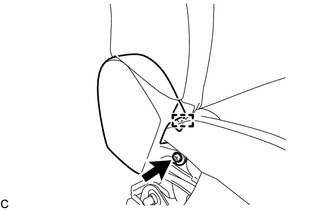

(b) Coloque el tornillo.

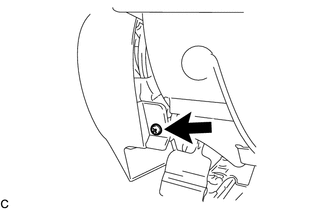

(c) Coloque el tornillo.

31. INSTALE LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL (para el lado del conductor)

(a) Instale la manilla del dispositivo de ajuste vertical con el tornillo.

32. INSTALE LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

(a) Enganche la garra e instale la manilla de liberación del dispositivo de ajuste de reclinado.

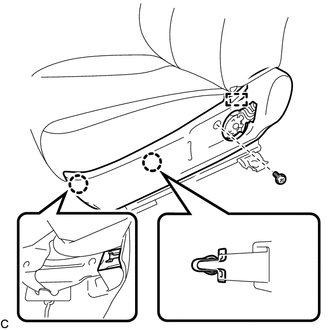

33. INSTALE EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche la guía para colocar la protector interior del cojín del asiento delantero.

(b) Coloque el tornillo.

(c) Coloque el tornillo.

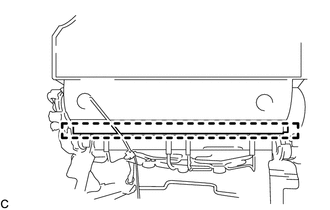

34. CONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

(a) Enganche los 2 ganchos para instalar la funda del respaldo del asiento individual delantero.

35. INSTALE LA ECU DEL SENSOR DE DETECCIÓN DE OCUPANTE (para el lado del pasajero delantero)

Haga clic aquí

    Desmontaje

    InstalaciÓn
