Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. QUITE EL CONJUNTO DE LUCES TRASERAS

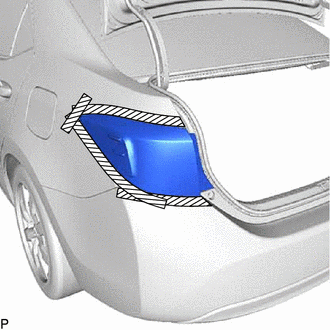

(a) Aplique cinta protectora alrededor del conjunto de luces traseras.

Cinta protectora

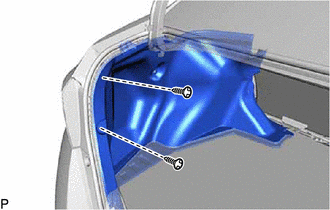

(b) Quite los 2 clips.

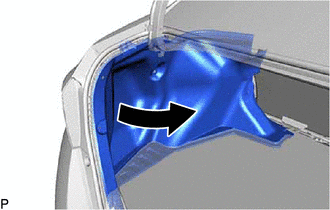

(c) Retire hacia atrás el conjunto de la cubierta de la guarnición del compartimiento de equipajes como se muestra en la ilustración.

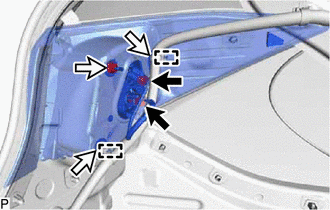

(d) Desconecte los 2 conectores.

(e) Desenganche las 2 abrazaderas.

(f) Extraiga las 3 tuercas.

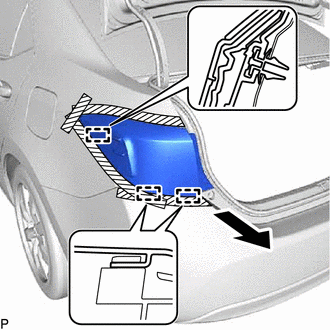

(g) Desenganche las 3 guías y extraiga el conjunto de luces traseras como se muestra en la ilustración.
