Toyota Corolla Manual de Taller: ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO DERECHO OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. Haga clic aquí 2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA Haga clic aquí 3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS

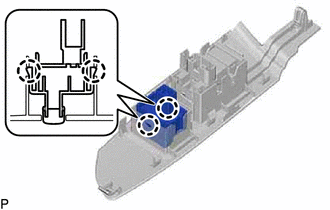

(a) Desenganche las 2 garras para extraer el conjunto del interruptor del cierre centralizado de puertas. |
