Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (L) - 1 (E)

El lado de bloqueo del interruptor del cierre centralizado de puertas está pulsado.

Inferior a 1 Ω

2 (L) - 1 (E)

El lado de bloqueo del interruptor del cierre centralizado de puertas no está pulsado.

10 kΩ o superior

9 (UL) - 1 (E)

El lado de desbloqueo del interruptor del cierre centralizado de puertas está pulsado.

Inferior a 1 Ω

9 (UL) - 1 (E)

El lado de desbloqueo del interruptor del cierre centralizado de puertas no está pulsado.

10 kΩ o superior

Si el resultado no es el especificado, reemplace el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor maestro del regulador del elevalunas eléctrico)

2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

4 (L) - 3 (E)

El lado de bloqueo del interruptor del cierre centralizado de puertas está pulsado.

Inferior a 1 Ω

4 (L) - 3 (E)

El lado de bloqueo del interruptor del cierre centralizado de puertas no está pulsado.

10 kΩ o superior

2 (UL) - 3 (E)

El lado de desbloqueo del interruptor del cierre centralizado de puertas está pulsado.

Inferior a 1 Ω

2 (UL) - 3 (E)

El lado de desbloqueo del interruptor del cierre centralizado de puertas no está pulsado.

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor del cierre centralizado de puertas.

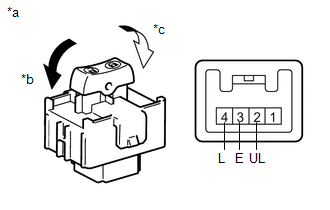

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del cierre centralizado de puertas)

*b

Desbloquear

*c

Bloquear
