INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Cuando la parte delantera del parachoques está deformada o dañada debido a un accidente o contacto con otros objetos, etc., o se repare el área de instalación del parachoques en la carrocería, es necesario realizar el ajuste del sensor de radar de onda milimétrica.

Haga clic aquí

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

(a) Retire el lateral del conjunto del parachoques delantero y conecte los 2 conectores.

AVISO:

No aplique demasiada fuerza al retirar el conjunto del parachoques delantero.

(b) Mueva el conjunto del parachoques delantero a su posición y coloque los 2 clips.

(c) Coloque el perno.

(d) Enganche las 4 garras como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(e) Instale los 6 tornillos.

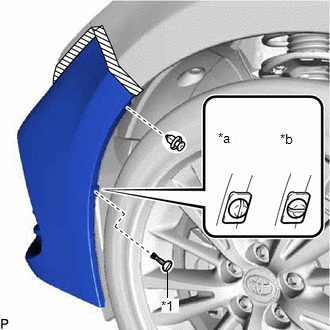

(f) Instale el clip de sujeción del pasador tal y como se muestra en la ilustración.

AVISO:

Instale el clip de sujeción del pasador con la ranura alineadas verticalmente. No gire el clip después de insertarlo. Después de la instalación, asegúrese de que la ranura esté alineada verticalmente.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

*1

Clip de sujeción de pasador

*a

Correcto

*b

Incorrecto

(g) Instale el clip.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(h) con control de seguridad de Toyota P:

(1) Conecte el conector.

    Montaje

    Parachoques Trasero
