Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

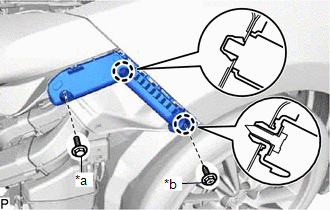

1. INSTALE EL SOPORTE IZQUIERDO DEL PARACHOQUES DELANTERO

(a) Enganche las 2 garras.

*a Perno *b Tornillo

(b) Instale el soporte lateral izquierdo del parachoques delantero con el tornillo y el perno.

Torque:

Perno: :

5.4 N·m {55 kgf·cm, 48 in·lbf}

2. INSTALE EL SOPORTE DERECHO DEL PARACHOQUES DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. INSTALE EL PROTECTOR DEL PANEL DEL EXTREMO DELANTERO

(a) Coloque los 4 pernos. Torque: 35 N·m {357 kgf·cm, 26 ft·lbf}

(b) Instale el protector del panel del extremo delantero con el clip.

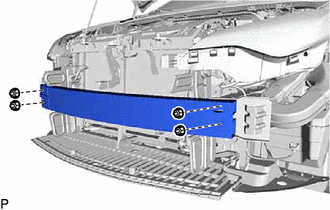

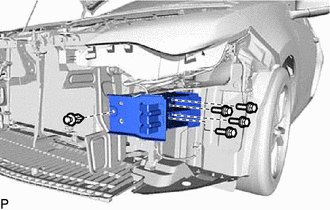

4. INSTALE EL SUBCONJUNTO DEL REFUERZO DEL PARACHOQUES DELANTERO

(a) Coloque el subconjunto de refuerzo del parachoques delantero con las 4 tuercas. Torque: 36 N·m {367 kgf·cm, 27 ft·lbf}

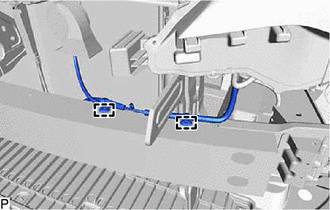

(b) Enganche las 2 abrazaderas.

5. INSTALE LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

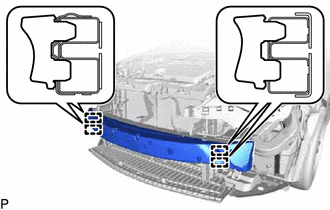

(a) Enganche las 4 guías y coloque la placa de absorción de energía del parachoques delantero.

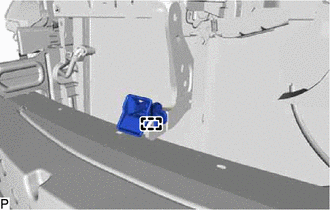

6. INSTALE EL RETÉN INFERIOR DEL PARACHOQUES DELANTERO N° 2

(a) Enganche la abrazadera e instale el retén inferior del parachoques delantero n° 2.

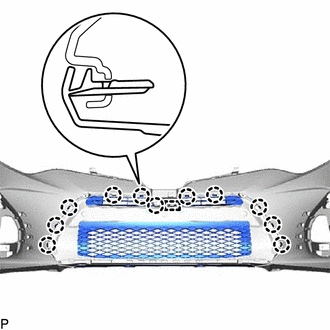

7. INSTALE LA REJILLA INFERIOR DEL RADIADOR N° 1 (para faros de haz único)

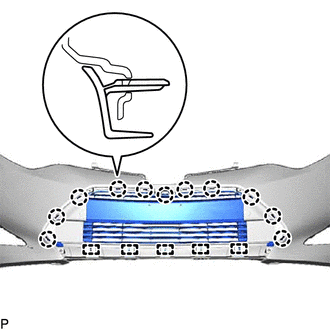

(a) Enganche las 5 guías y las 11 garras.

(b) Instale los 4 tornillos.

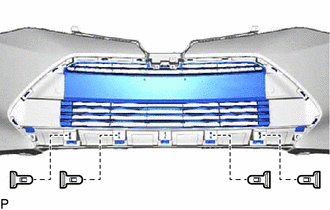

(c) Instale la rejilla inferior del radiador n° 1 con los 4 retenes de la moldura exterior.

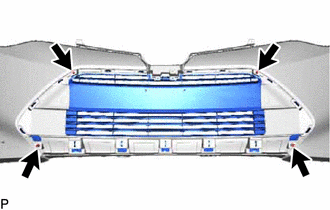

8. INSTALE LA REJILLA INFERIOR DEL RADIADOR N° 1 (para faros de doble haz)

(a) Enganche la guía y las 11 garras.

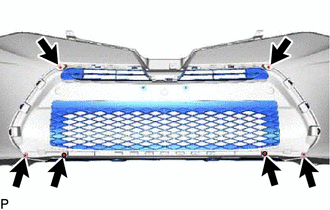

(b) Instale la rejilla del radiador inferior n° 1 con los 6 tornillos.

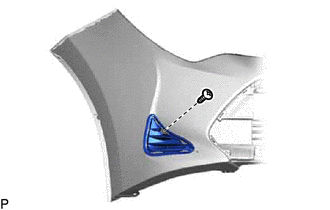

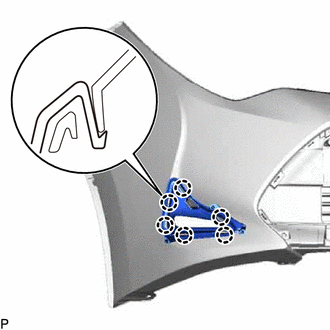

9. INSTALE LA CUBIERTA IZQUIERDA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

(a) Sin luces de conducción diurna:

(1) Enganche las 6 garras.

(2) Instale la cubierta izquierda de las luces de conducción diurna con el tornillo.

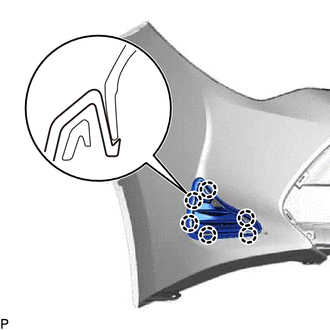

(b) Con luces de conducción diurna:

(1) Enganche las 6 garras.

(2) Instale la cubierta izquierda de las luces de conducción diurna con el tornillo.

10. INSTALE LA CUBIERTA DERECHA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. INSTALE EL CONJUNTO IZQUIERDO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

Con luces de conducción diurna:

Haga clic aquí

12. INSTALE EL CONJUNTO DERECHO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

Con luces de conducción diurna:

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

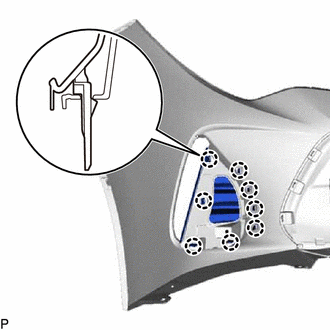

13. INSTALE LA CUBIERTA IZQUIERDA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

(a) Enganche las 8 garras y coloque la cubierta izquierda de las luces de conducción diurna.

14. INSTALE LA CUBIERTA DERECHA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. INSTALE EL CONJUNTO IZQUIERDO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

Haga clic aquí

16. INSTALE EL CONJUNTO DERECHO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

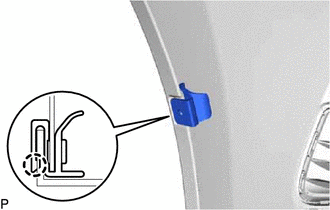

17. INSTALE EL RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA

(a) Enganche la garra y coloque el retén del revestimiento de la aleta delantera. OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo.

18. INSTALE EL EMBLEMA DE LA REJILLA DEL RADIADOR (O EL PANEL FRONTAL) (para faros de haz único)

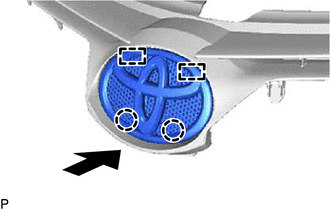

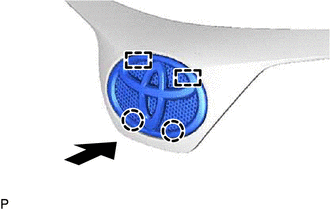

(a) Enganche las 2 guías y las 2 garras, tal como se muestra en la ilustración.

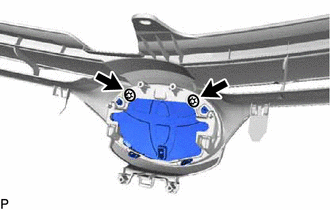

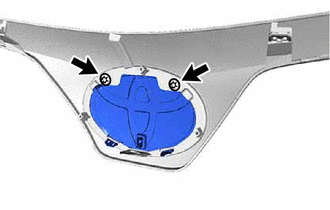

(b) Coloque el emblema de la rejilla del radiador (o panel frontal) con las 2 tuercas del muelle.

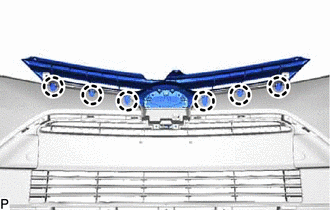

19. INSTALE EL SUBCONJUNTO DE LA REJILLA DEL RADIADOR (para faros de haz único)

(a) Enganche las 6 garras.

(b) Instale el subconjunto de la rejilla del radiador con los 4 tornillos.

(c) Coloque el retén de la moldura exterior.

20. INSTALE EL EMBLEMA DE LA REJILLA DEL RADIADOR (O EL PANEL FRONTAL) (para faros de doble haz)

(a) Enganche las 2 guías y las 2 garras, tal como se muestra en la ilustración.

(b) Coloque el emblema de la rejilla del radiador (o panel frontal) con las 2 tuercas del muelle.

21. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR DE LA REJILLA DEL RADIADOR (para faros de doble haz)

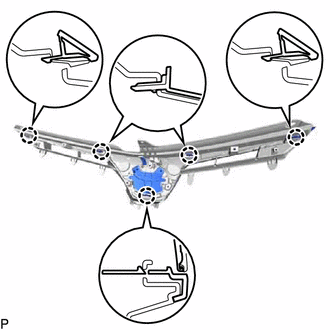

(a) Enganche las 5 garras e instale el subconjunto del embellecedor de la rejilla del radiador.

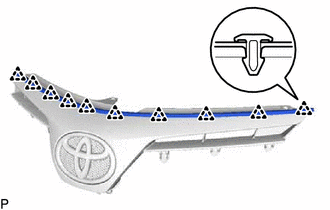

22. INSTALE EL SELLO DEL CAPÓ A LA REJILLA DEL RADIADOR (para faros de doble haz)

(a) Enganche los 10 clips para colocar el sello del capó a la rejilla del radiador.

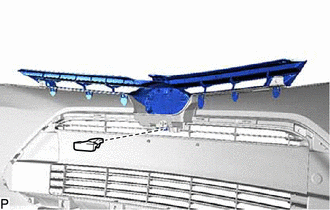

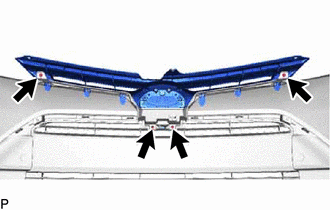

23. INSTALE EL SUBCONJUNTO DE LA REJILLA DEL RADIADOR (para faros de doble haz)

(a) Instale el subconjunto de la rejilla del radiador con los 4 tornillos.

24. INSTALE EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (con Toyota Safety Sense P)

Haga clic aquí

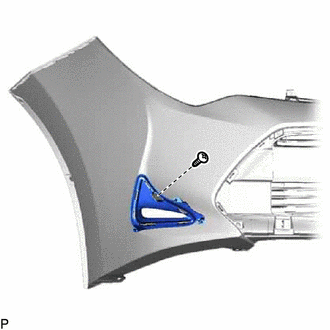

25. INSTALE EL RETÉN INFERIOR DEL PARACHOQUES DELANTERO N° 1

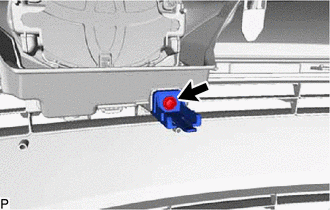

(a) Instale el retén inferior del parachoques delantero n° 1 con el tornillo.

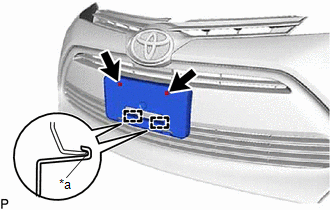

26. INSTALE EL SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO (para faros de haz único)

(a) Coloque los 2 ganchos.

*a Gancho

(b) Instale el soporte de montaje de la extensión del parachoques delantero con los 2 tornillos.

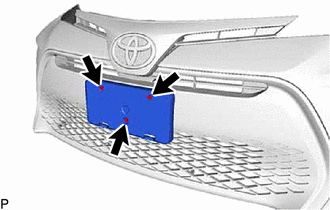

27. INSTALE EL SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO (para faros de doble haz)

(a) Instale el soporte de montaje de la extensión del parachoques delantero con los 3 tornillos.
