EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Cuando la parte delantera del parachoques está deformada o dañada debido a un accidente o contacto con otros objetos, etc., o se repare el área de instalación del parachoques en la carrocería, es necesario realizar el ajuste del sensor de radar de onda milimétrica.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

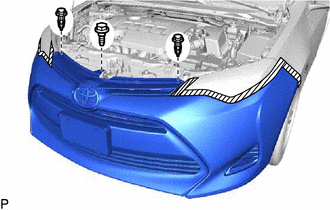

(a) Aplique cinta protectora alrededor del conjunto del parachoques delantero como se muestra en la ilustración.

Cinta protectora

(b) con control de seguridad de Toyota P:

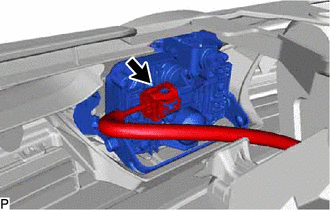

(1) Desconecte el conector.

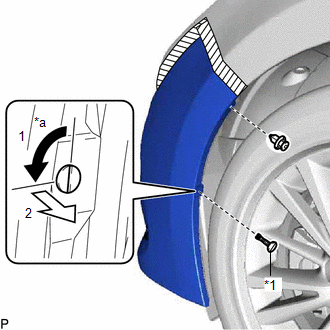

(c) Con un destornillador, gire el pasador 90 grados y extraiga el clip de sujeción del pasador tal como indican las flechas en el orden que se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

*1

Clip de sujeción de pasador

*a

90°

(d) Retire el clip.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

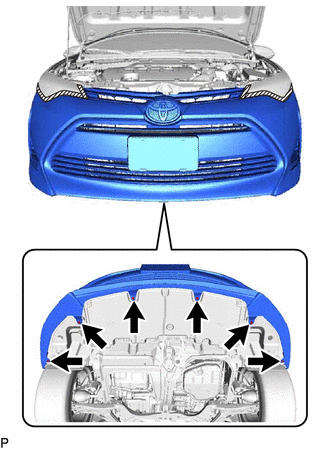

(e) Quite los 6 tornillos.

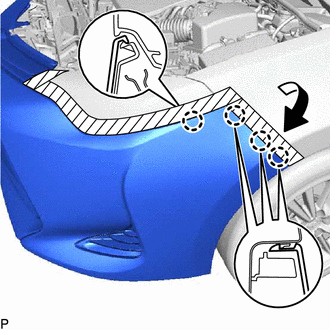

(f) Desenganche las 4 garras como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(g) Extraiga el perno.

(h) Extraiga los 2 clips con un extractor de clips.

(i) Retire el lateral del conjunto del parachoques delantero y desconecte los 2 conectores.

AVISO:

No aplique demasiada fuerza al retirar el conjunto del parachoques delantero.

(j) Retire el conjunto del parachoques delantero.
