Toyota Corolla Manual de Taller: Componentes

COMPONENTES

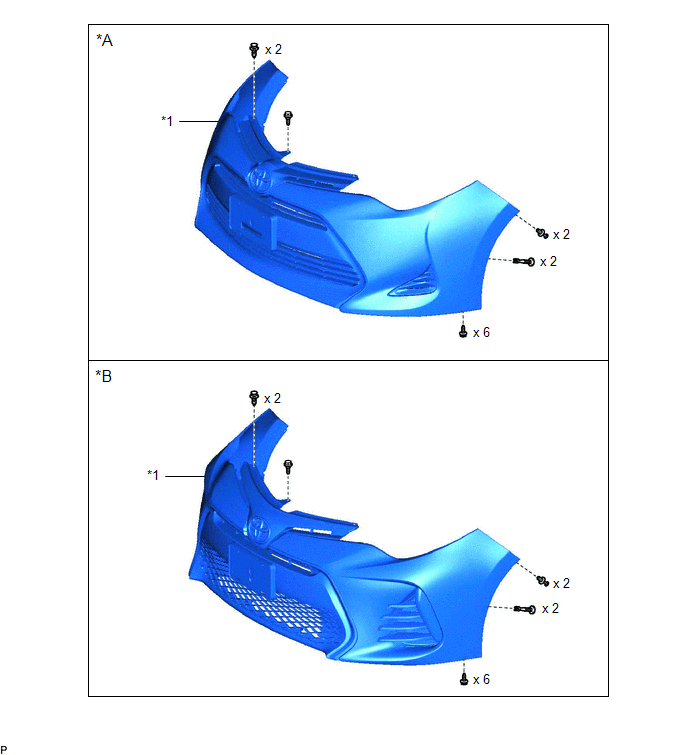

ILUSTRACIÓN

*A

Para faros de un solo haz

*B

Para faros de doble haz

*1

CONJUNTO DEL PARACHOQUES DELANTERO

-

-

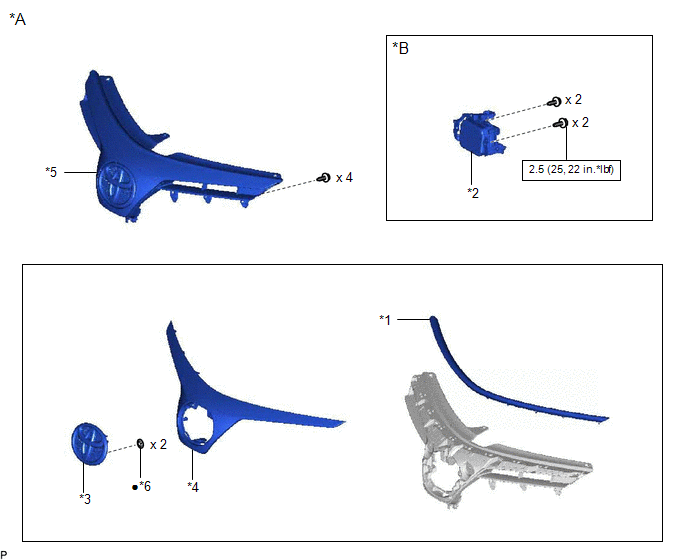

ILUSTRACIÓN

*A

Para faros de un solo haz

*B

con control de seguridad de la posición P

*1

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*2

EMBLEMA DE LA REJILLA DEL RADIADOR (O PANEL FRONTAL)

*3

SUBCONJUNTO DE LA REJILLA DEL RADIADOR

*4

SUBCONJUNTO DEL EMBELLECEDOR DE LA REJILLA DEL RADIADOR

*5

TUERCA DEL MUELLE

*6

RETÉN DE LA MOLDURA EXTERIOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

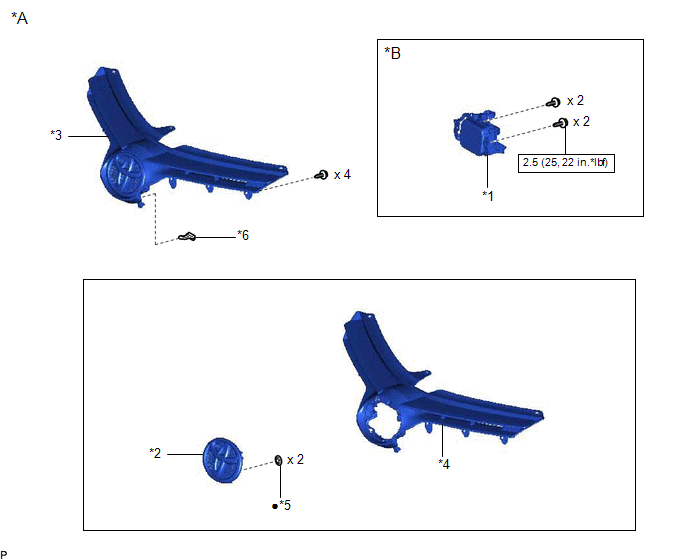

ILUSTRACIÓN

*A

Para faros de doble haz

*B

con control de seguridad de la posición P

*1

SELLO DEL CAPÓ A LA REJILLA DEL RADIADOR

*2

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*3

EMBLEMA DE LA REJILLA DEL RADIADOR (O PANEL FRONTAL)

*4

SUBCONJUNTO DEL EMBELLECEDOR DE LA REJILLA DEL RADIADOR

*5

SUBCONJUNTO DE LA REJILLA DEL RADIADOR

*6

TUERCA DEL MUELLE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

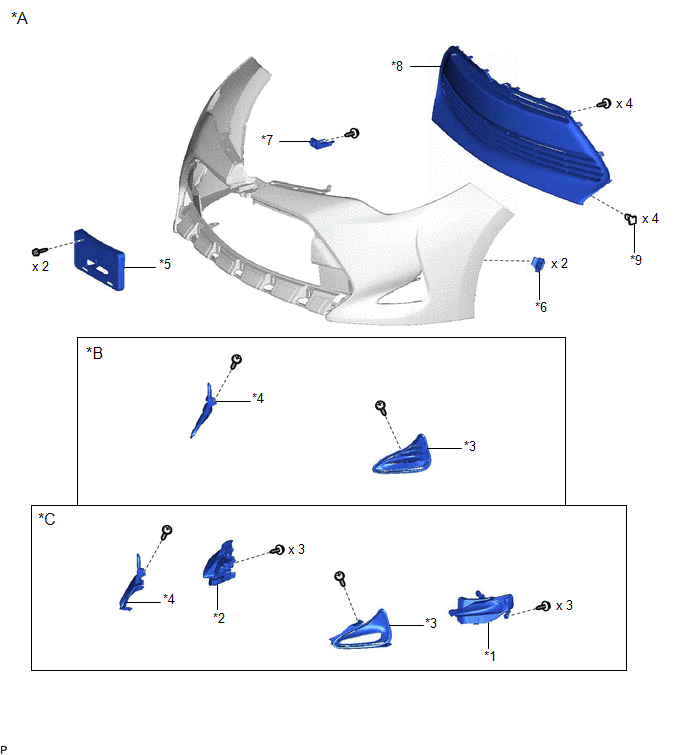

ILUSTRACIÓN

*A

Para faros de un solo haz

*B

Sin luces de conducción diurna

*C

Con luces de conducción diurna

-

-

*1

CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA IZQUIERDO

*2

CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA DERECHO

*3

CUBIERTA IZQUIERDA DE LAS LUCES DE CONDUCCIÓN DIURNA

*4

CUBIERTA DERECHA DE LAS LUCES DE CONDUCCIÓN DIURNA

*5

SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO

*6

RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA

*7

RETÉN INFERIOR DEL PARACHOQUES DELANTERO N° 1

*8

REJILLA INFERIOR DEL RADIADOR N° 1

*9

RETÉN DE LA MOLDURA EXTERIOR

-

-

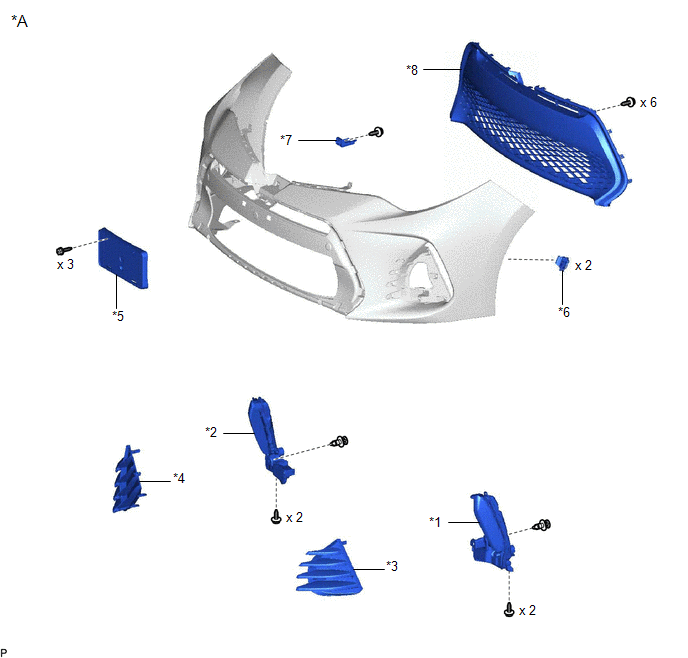

ILUSTRACIÓN

*A

Para faros de doble haz

-

-

*1

CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA IZQUIERDO

*2

CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA DERECHO

*3

CUBIERTA IZQUIERDA DE LAS LUCES DE CONDUCCIÓN DIURNA

*4

CUBIERTA DERECHA DE LAS LUCES DE CONDUCCIÓN DIURNA

*5

SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO

*6

RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA

*7

RETÉN INFERIOR DEL PARACHOQUES DELANTERO N° 1

*8

REJILLA INFERIOR DEL RADIADOR N° 1

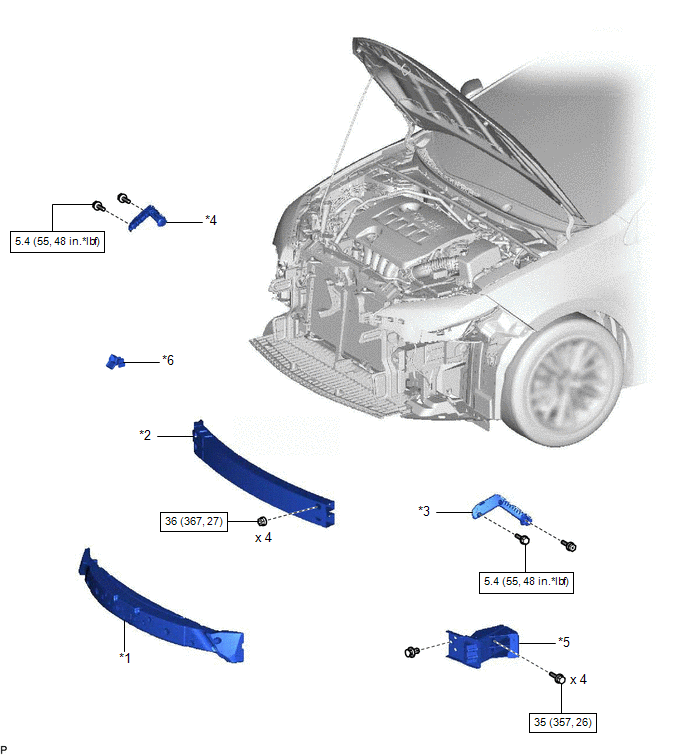

ILUSTRACIÓN

*1

PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

*2

SUBCONJUNTO DEL REFUERZO DEL PARACHOQUES DELANTERO

*3

SOPORTE LATERAL IZQUIERDO DEL PARACHOQUES DELANTERO

*4

SOPORTE LATERAL DERECHO DEL PARACHOQUES DELANTERO

*5

PROTECTOR DEL PANEL DEL EXTREMO DELANTERO

*6

RETÉN INFERIOR DEL PARACHOQUES DELANTERO N° 2

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Parachoques Delantero

    ExtracciÓn
