DESCRIPCIÓN

El circuito de la 2a etapa del detonador del lado del pasajero delantero consta del conjunto del sensor del airbag y del conjunto del airbag del pasajero del panel de instrumentos.

El conjunto del sensor del airbag utiliza este circuito para desplegar el airbag cuando se cumplen las condiciones pertinentes.

Estos DTC se memorizan cuando se detecta una avería en el circuito de la segunda etapa del detonador del lado del pasajero delantero.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1815/54

Cortocircuito en la 2a etapa del detonador del lado del pasajero delantero

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea en el circuito de segunda etapa del detonador del lado del pasajero delantero durante la comprobación principal.
  • Avería en la 2a etapa del detonador lateral del pasajero delantero
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Cable del panel de instrumentos n° 2
  • Segunda etapa del detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

B1816/54

Circuito abierto en la 2a etapa del detonador del lado del pasajero delantero

  • El conjunto del sensor del airbag detecta un circuito abierto en el circuito de la segunda etapa del detonador lateral del pasajero delantero.
  • Avería en la 2a etapa del detonador lateral del pasajero delantero
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Cable del panel de instrumentos n° 2
  • Segunda etapa del detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

B1817/54

Cortocircuito a GND en la 2a etapa del detonador del lado del pasajero delantero

  • El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito de la segunda etapa del detonador del lado del pasajero delantero.
  • Avería en la 2a etapa del detonador lateral del pasajero delantero
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Cable del panel de instrumentos n° 2
  • Segunda etapa del detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

B1818/54

Cortocircuito a B+ en la 2a etapa del detonador del lado del pasajero delantero

  • El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito de la segunda etapa del detonador del lado del pasajero delantero.
  • Avería en la 2a etapa del detonador lateral del pasajero delantero
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Cable del panel de instrumentos n° 2
  • Segunda etapa del detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

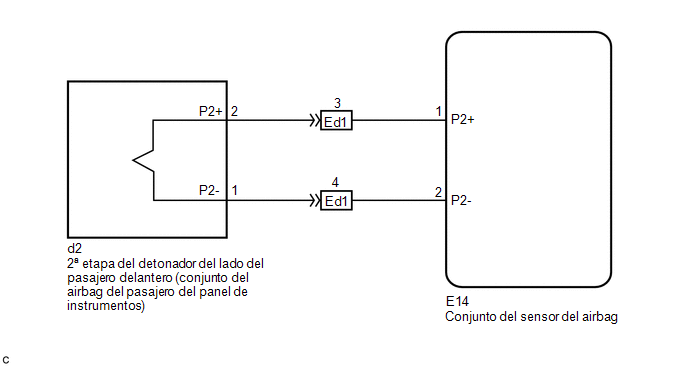

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

OBSERVACIÓN:

  • Lleve a cabo el método de simulación seleccionando el modo de comprobación (Signal Check) con el Techstream.

    Haga clic aquí

  • Después de seleccionar el modo de comprobación (Signal Check), lleve a cabo el método de simulación agitando los conectores del sistema de airbag o conduciendo el vehículo por ciudad o por una carretera accidentada.

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

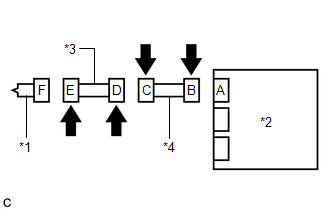

*1

Conjunto del airbag del pasajero del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos n° 2

*4

Cable del panel de instrumentos

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del airbag del pasajero del panel de instrumentos y al conjunto del sensor del airbag. Compruebe también si los conectores que unen el cable del panel de instrumentos y el cable del panel de instrumentos n° 2 están bien conectados.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del airbag del pasajero del panel de instrumentos y del conjunto del sensor del airbag. Desconecte también el cable del panel de instrumentos del cable n° 2 del mismo.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

(f) Asegúrese de que el conector del cable del panel de instrumentos n° 2 (en el lado del conjunto del airbag del pasajero del panel de instrumentos) no esté dañado.

OK:

El botón de bloqueo del conector no está desenganchado o la garra del bloqueo no está deformada ni dañada.

(g) Asegúrese de que los muelles cortos del cable del panel de instrumentos y el cable del panel de instrumentos n° 2 con el mecanismo de prevención de activación no están deformados ni dañados.

OK:

Los muelles cortos no están deformado ni dañados.

MAL

REEMPLACE EL MAZO DE CABLES

OK

2.

COMPRUEBE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

(a) Conecte el cable del panel de instrumentos al cable n° 2 del panel de instrumentos y al conjunto del sensor del airbag.

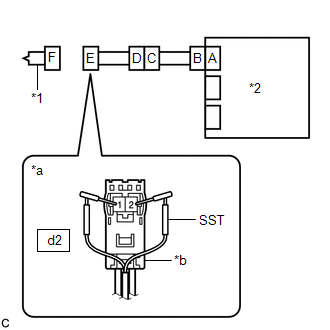

*1

Conjunto del airbag del pasajero del panel de instrumentos

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(Al conjunto del airbag del pasajero del panel de instrumentos)

*b

Color: Negro

(b) Conecte la SST (resistencia 2.1 Ω) al conector E (conector negro).

ADVERTENCIA:

Nunca conecte un tester al conjunto del airbag del pasajero del panel de instrumentos para realizar mediciones, ya que esto podría desplegar el airbag y causarle lesiones graves.

AVISO:

  • No intente introducir a la fuerza la SST en los terminales del conector para conectarlo.
  • Inserte la SST directamente en los terminales del conector.

SST: 09843-18061

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

El DTC B1815/54, B1816/54, B1817/54 o B1818/54 no se emite.

OBSERVACIÓN:

Puede que se emitan en este momento otros códigos diferentes del B1815/54, B1816/54, B1817/54 y B1818/54, pero no están relacionados con esta comprobación.

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Desconecte la SST del conector E.

OK

SUSTITUYA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

MAL

3.

INSPECCIONE EL CIRCUITO DE LA 2ª ETAPA DEL DETONADOR LATERAL DEL PASAJERO DELANTERO

(a) Desconecte el cable del panel de instrumentos del conjunto del sensor del airbag.

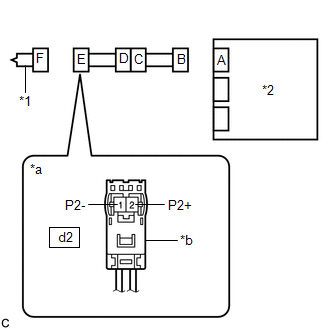

*1

Conjunto del airbag del pasajero del panel de instrumentos

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(Al conjunto del airbag del pasajero del panel de instrumentos)

*b

Color: Negro

(b) Compruebe si hay cortocircuito a B+.

(1) Conecte el cable al terminal negativo (-) de la batería.

(2) Coloque el interruptor de encendido en posición ON.

(3) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

d2-1 (P2-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(4) Apague el interruptor de encendido.

(5) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Compruebe si hay algún circuito abierto.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - d2-1 (P2-)

Siempre

Inferior a 1 Ω

(d) Compruebe si hay cortocircuito a masa.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - Masa de la carrocería

Siempre

1 MΩ o superior

d2-1 (P2-) - Masa de la carrocería

Siempre

1 MΩ o superior

(e) Compruebe si hay algún cortocircuito.

(1) Dispare el mecanismo de prevención de activación incorporado en el conector B.

Haga clic aquí

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - d2-1 (P2-)

Siempre

1 MΩ o superior

(3) Restablezca el mecanismo de prevención de activación del conector B a su estado original.

MAL

IR AL PUNTO 5

OK

4.

REVISE EL DTC

(a) Conecte los conectores al conjunto del airbag del pasajero del panel de instrumentos y al conjunto del sensor del airbag.

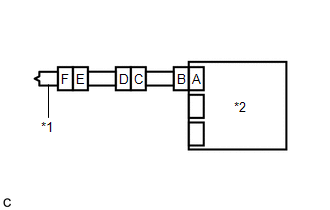

*1

Conjunto del airbag del pasajero del panel de instrumentos

*2

Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

El DTC B1815/54, B1816/54, B1817/54 o B1818/54 no se emite.

OBSERVACIÓN:

Puede que se emitan en este momento otros códigos diferentes del B1815/54, B1816/54, B1817/54 y B1818/54, pero no están relacionados con esta comprobación.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

5.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS

(a) Desconecte del cable del panel de instrumentos el cable n° 2 de dicho panel.

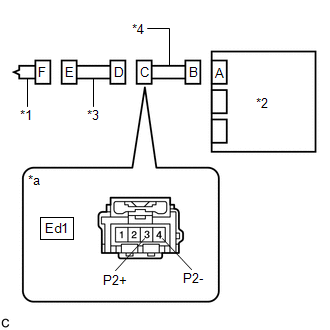

*1

Conjunto del airbag del pasajero del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos n° 2

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al cable del panel de instrumentos n° 2)

(b) Compruebe si hay cortocircuito a B+.

(1) Conecte el cable al terminal negativo (-) de la batería.

(2) Coloque el interruptor de encendido en posición ON.

(3) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

Ed1-3 (P2+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

Ed1-4 (P2-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(4) Apague el interruptor de encendido.

(5) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Compruebe si hay algún circuito abierto.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Ed1-3 (P2+) - Ed1-4 (P2-)

Siempre

Inferior a 1 Ω

(d) Compruebe si hay cortocircuito a masa.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Ed1-3 (P2+) - Masa de la carrocería

Siempre

1 MΩ o superior

Ed1-4 (P2-) - Masa de la carrocería

Siempre

1 MΩ o superior

(e) Compruebe si hay algún cortocircuito.

(1) Dispare el mecanismo de prevención de activación incorporado en el conector B.

Haga clic aquí

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Ed1-3 (P2+) - Ed1-4 (P2-)

Siempre

1 MΩ o superior

(3) Restablezca el mecanismo de prevención de activación del conector B a su estado original.

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

6.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

(a) Compruebe si hay cortocircuito a B+.

(1) Conecte el cable al terminal negativo (-) de la batería.

(2) Coloque el interruptor de encendido en posición ON.

(3) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

d2-1 (P2-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(4) Apague el interruptor de encendido.

(5) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

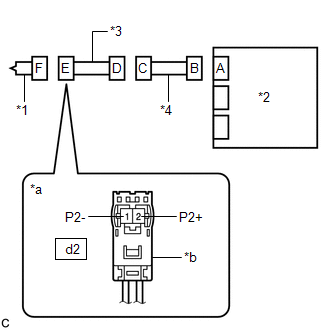

*1

Conjunto del airbag del pasajero del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos n° 2

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(Al conjunto del airbag del pasajero del panel de instrumentos)

*b

Color: Negro

(b) Compruebe si hay algún circuito abierto.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - d2-1 (P2-)

Siempre

Inferior a 1 Ω

(c) Compruebe si hay cortocircuito a masa.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - Masa de la carrocería

Siempre

1 MΩ o superior

d2-1 (P2-) - Masa de la carrocería

Siempre

1 MΩ o superior

(d) Compruebe si hay algún cortocircuito.

(1) Dispare el mecanismo de prevención de activación incorporado en el conector D.

Haga clic aquí

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

d2-2 (P2+) - d2-1 (P2-)

Siempre

1 MΩ o superior

(3) Restablezca el mecanismo de prevención de activación del conector D a su estado original.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

    Cortocircuito en la segunda etapa del detonador del lado del conductor (B1810/53-B1813/53)

    Cortocircuito en el detonador lateral derecho (B1820/55-B1823/55)

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Aviso Del CinturÓn De Seguridad (con Sistema De Clasificación De Ocupantes): Medidas De PrecauciÓn
    MEDIDAS DE PRECAUCIÓN PRECAUCIONES PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando se desconecte el cable del terminal negativo (-) de la batería, reinicie el sistema siguiente después de volver a conectar el cable. Nombre del sistema Consulte el procedimiento Sistema ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2021 Copyright www.tocores.net
    0.0214
