Toyota Corolla Manual de Taller: Avería en el circuito del sensor del airbag lateral derecho (B1620/21)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistemas Complementarios De SujeciÓn / Sistema De Airbag / Avería en el circuito del sensor del airbag lateral derecho (B1620/21)

DESCRIPCIÓN

El circuito del sensor de colisión lateral derecho (que determina el despliegue del conjunto del airbag lateral del asiento delantero derecho, el conjunto del airbag de cortina derecho y el conjunto del cinturón exterior del asiento delantero derecho) consiste en el conjunto del sensor del airbag, el conjunto del sensor del airbag lateral derecho, el sensor del airbag trasero derecho y el sensor del airbag lateral de la puerta derecha.

El conjunto del sensor del airbag lateral derecho, el sensor del airbag trasero derecho y el sensor del airbag lateral de la puerta derecha detectan los impactos que recibe el vehículo y envían señales al conjunto del sensor del airbag para determinar si los airbags y el pretensor deben desplegarse.

El DTC B1620/21 se memoriza cuando se detecta una avería en el circuito del sensor de colisión lateral derecho.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1620/21

Avería en el circuito del sensor del airbag lateral derecho

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor de colisión lateral derecho.
  • Avería en el conjunto del sensor del airbag lateral derecho
  • Avería en el sensor del airbag trasero derecho
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Conjunto del sensor del airbag lateral derecho
  • Sensor del airbag trasero derecho
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

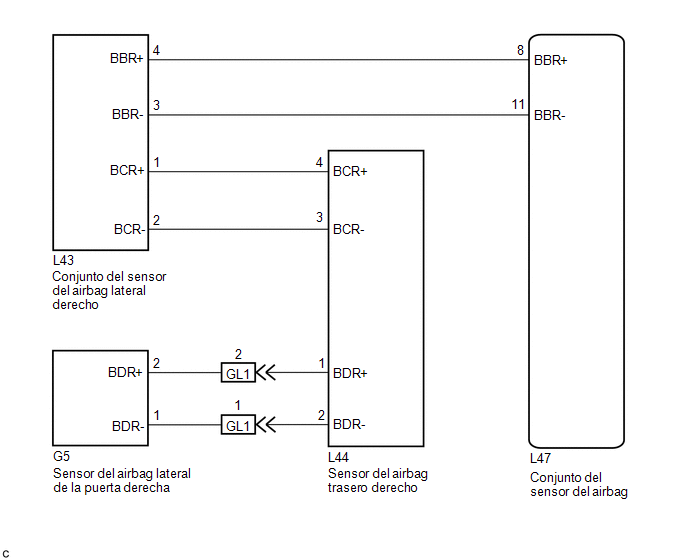

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores están conectados adecuadamente al conjunto del sensor del airbag, al conjunto del sensor del airbag lateral derecho y al sensor del airbag trasero derecho.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag, del conjunto del sensor del airbag lateral derecho y del sensor del airbag trasero derecho.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL CABLE DEL PISO

OK

2.

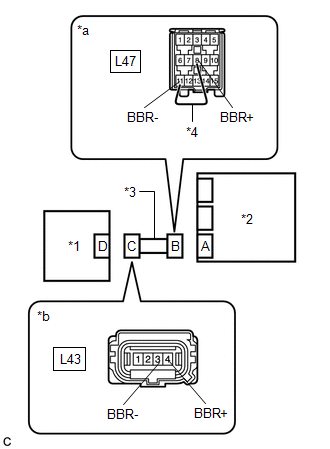

INSPECCIONE EL CABLE DEL PISO (ABIERTO)

(a) Utilice un cable de servicio para conectar los terminales 8 (BBR+) y 11 (BBR-) del conector B.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

*1

Conjunto del sensor del airbag lateral derecho

*2

Conjunto del sensor del airbag

*3

Cable del piso

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-4 (BBR+) - L43-3 (BBR-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector B.

MAL

REEMPLACE EL CABLE DEL PISO

OK

3.

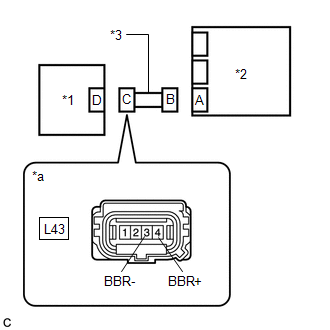

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-4 (BBR+) - L43-3 (BBR-)

Siempre

1 MΩ o superior

*1

Conjunto del sensor del airbag lateral derecho

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

MAL

REEMPLACE EL CABLE DEL PISO

OK

4.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Conjunto del sensor del airbag lateral derecho

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L43-4 (BBR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L43-3 (BBR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

REEMPLACE EL CABLE DEL PISO

OK

5.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-4 (BBR+) - Masa de la carrocería

Siempre

1 MΩ o superior

L43-3 (BBR-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Conjunto del sensor del airbag lateral derecho

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

MAL

REEMPLACE EL CABLE DEL PISO

OK

6.

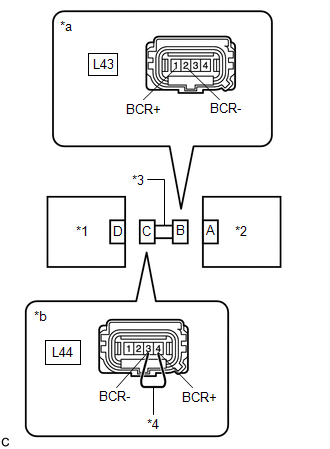

INSPECCIONE EL CABLE DEL PISO (ABIERTO)

(a) Utilice un cable de servicio para conectar los terminales 4 (BCR+) y 3 (BCR-) del conector C.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag trasero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - L43-2 (BCR-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector C.

MAL

REEMPLACE EL CABLE DEL PISO

OK

7.

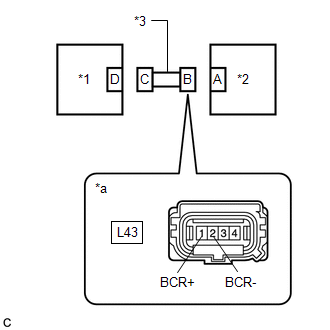

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - L43-2 (BCR-)

Siempre

1 MΩ o superior

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

MAL

REEMPLACE EL CABLE DEL PISO

OK

8.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

L43-2 (BCR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

REEMPLACE EL CABLE DEL PISO

OK

9.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L43-1 (BCR+) - Masa de la carrocería

Siempre

1 MΩ o superior

L43-2 (BCR-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al conjunto del sensor del airbag lateral derecho)

MAL

REEMPLACE EL CABLE DEL PISO

OK

10.

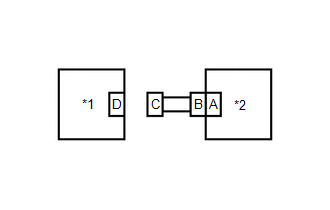

INSPECCIONE EL CONJUNTO DEL SENSOR DEL AIRBAG LATERAL DERECHO

(a) Conecte los conectores al conjunto del sensor del airbag y al sensor del airbag trasero derecho.

*1

Conjunto del sensor del airbag lateral izquierdo

*2

Conjunto del sensor del airbag

(b) Intercambie los conjuntos de los sensores de los airbags laterales derecho e izquierdo y conecte los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1620/21 y B1625/22, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

Se emite el DTC B1620/21.

A

Se emite el DTC B1625/22.

B

No se emiten los DTC B1620/21 y B1625/22.

C

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Vuelva a colocar el conjunto del sensor de los airbags laterales derecho e izquierdo en la posición original y conecte los conectores.

B

REEMPLACE EL CONJUNTO DEL SENSOR DEL AIRBAG LATERAL DERECHO

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

A

11.

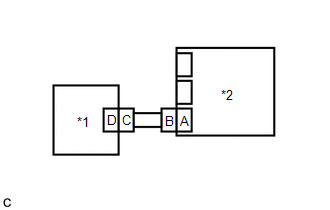

INSPECCIONE EL SENSOR DEL AIRBAG TRASERO DERECHO

(a) Desconecte el conector del sensor del airbag trasero derecho.

*1

Sensor del airbag trasero derecho

*2

Conjunto del sensor del airbag lateral derecho

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1620/21.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1620/21, pero no estarán relacionados con la inspección actual.

OK

REEMPLACE EL SENSOR DEL AIRBAG TRASERO DERECHO

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
