Toyota Corolla Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el sensor de temperatura del refrigerante del motor.

Haga clic aquí

PROCEDIMIENTO

1. INSTALE EL PASADOR DE ANILLO DEL CÁRTER DE REFUERZO

AVISO:

No es necesario extraer el pasador de anillo del cárter de refuerzo a menos que vaya a sustituirse.

*a

Altura del saliente

*b

Anchura

*c

Altura

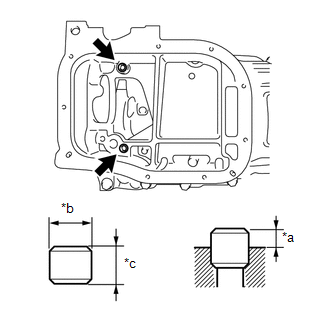

(a) Introduzca 2 pasadores de anillos nuevos del cárter de refuerzo con un martillo de plástico hasta que se asienten.

Pasador de anillo estándar:

Elemento

Altura del saliente

Altura

Anchura

Pasador de anillo refuerzo del cárter

3.0 mm (0.118 pulg.)

8 mm (0.315 pulg.)

11 mm (0.433 pulg.)

2. INSTALE EL ESPÁRRAGO PRISIONERO DEL CÁRTER DE REFUERZO

AVISO:

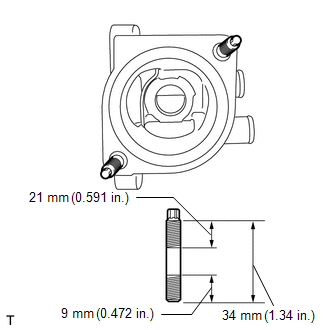

Si el espárrago prisionero del cárter de refuerzo está deformado o tiene las roscas dañadas, reemplácelo.

(a) Utilice una llave de cubo "TORX" E6 para instalar los espárragos prisioneros del cárter de refuerzo tal y como se muestra en la ilustración.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

3. INSTALE EL CONJUNTO DEL REFUERZO DEL CÁRTER

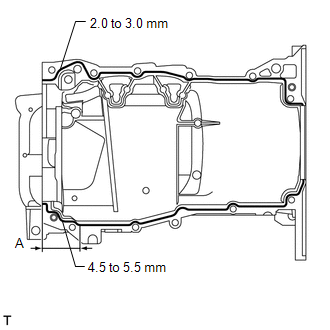

(a) Aplique empaquetadura de sellado en una línea continua como se observa en la ilustración.

Empaquetadura de sellado:

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

Diámetro de sellado estándar:

Área

Valor especificado

Línea continua

2.0 a 3.0 mm (0.0787 a 0.118 pulg.)

A

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

Longitud de la aplicación A:

56 mm (2.20 pulg.)

AVISO:

  • Elimine todo resto de aceite de las superficies de contacto.
  • Instale el conjunto del cárter de refuerzo en un plazo de 3 minutos y apriete los pernos antes de que transcurran 15 minutos desde la aplicación de la empaquetadura de sellado.
  • No ponga en marcha el motor hasta 2 horas después de colocar el conjunto del cárter de refuerzo.

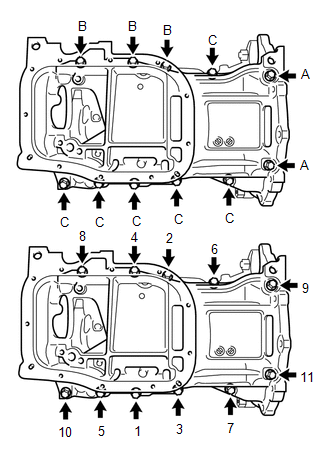

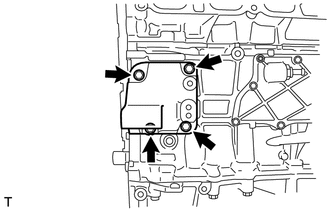

(b) Coloque provisionalmente los 11 pernos en el conjunto del cárter de refuerzo en el orden que se muestra en la ilustración.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

Longitud del perno:

Elemento

Valor especificado

Perno A

143.7 mm (5.43 pulg.)

Perno B

35 mm (1.38 pulg.)

Perno C

70 mm (2.76 pulg.)

(c) Compruebe de nuevo el par de los pernos (1) y (2).

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

(d) Elimine cualquier exceso de empaquetadura de sellado con un trapo limpio.

4. INSTALE EL CONJUNTO DE LA BOMBA DE ACEITE

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DEL CÁRTER DE ACEITE N° 2

(a) Elimine cualquier resto de empaquetadura de sellado y tenga cuidado de que no caiga aceite sobre las superficies de contacto del bloque de cilindros y del subconjunto del cárter de aceite n° 2.

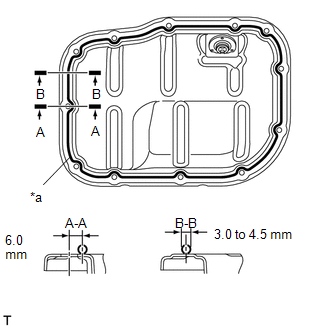

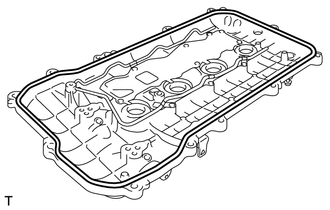

(b) Aplique empaquetadura de sellado en una línea continua como se observa en la ilustración.

Especificaciones de la aplicación:

Área

Diámetro de empaquetadura de sellado

Distancia del centro del orificio del perno y el centro de la empaquetadura de sellado

A - A

3.0 a 4.5 mm (0.118 a 0.177 pulg.)

6.0 mm (0.236 pulg.)

B - B

-

Empaquetadura de sellado:

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

AVISO:

  • Elimine todo resto de aceite de las superficies de contacto.
  • Instale el subconjunto del cárter de aceite n° 2 en un plazo de 3 minutos y apriete los pernos antes de que transcurran 10 minutos desde la aplicación de la empaquetadura de sellado.
  • No añada aceite de motor durante al menos 2 horas después de instalar el subconjunto del cárter de aceite n° 2.

*a

Empaquetadura de sellado negra

(c) Instale el subconjunto del cárter de aceite n° 2 con los 10 pernos y las 2 tuercas.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

6. INSTALE EL TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE

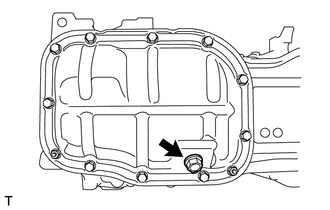

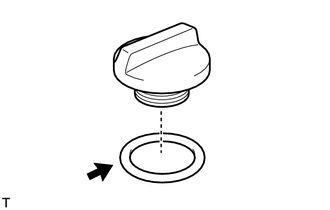

(a) Coloque una junta nueva y el tapón de drenaje del cárter de aceite.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

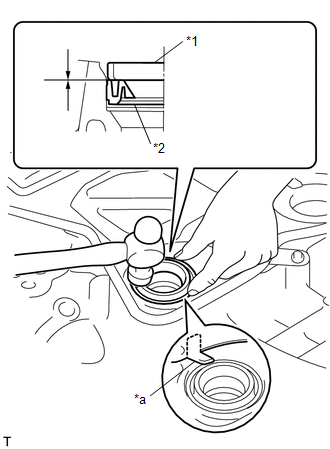

7. INSTALE EL SELLO TRASERO DE ACEITE DEL MOTOR

Haga clic aquí

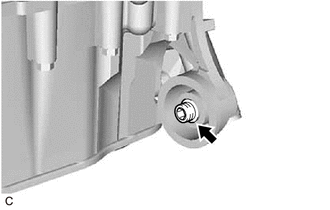

8. COLOQUE EL TAPÓN ROSCADO CÓNICO N° 1

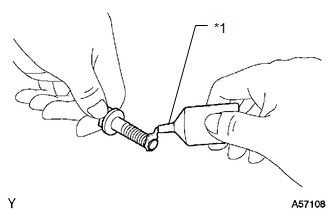

(a) Aplique adhesivo a las roscas 2 o 3 del tapón roscado cónico n° 1 y coloque el tapón roscado cónico n° 1.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

AVISO:

  • Coloque el tapón roscado cónico n° 1 antes de que transcurran 3 minutos de la aplicación del adhesivo.
  • No arranque el motor hasta que no haya transcurrido al menos 1 hora desde la colocación del tapón roscado cónico n° 1.

9. COLOQUE LA VÁLVULA DE PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN)

Haga clic aquí

10. INSTALE LA JUNTA DE LA CULATA

Haga clic aquí

11. INSTALE EL SUBCONJUNTO DE LA CULATA

Haga clic aquí

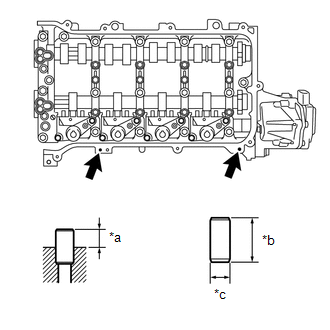

12. INSTALE EL PASADOR RECTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

AVISO:

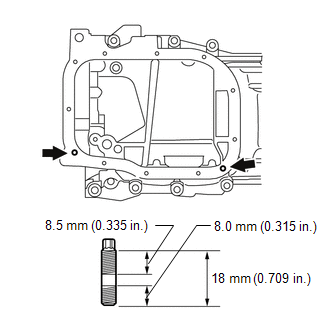

No es necesario extraer el pasador recto del alojamiento del árbol de levas a menos que se sustituya.

*a

Altura del saliente

*b

Altura

*c

Anchura

(a) Golpee el pasador recto nuevo del alojamiento del árbol de levas con un martillo de cabeza de plástico hasta que la parte saliente alcance la altura especificada.

Pasador recto estándar:

Elemento

Altura del saliente

Altura

Anchura

Pasador recto alojamiento del árbol

6.5 a 7.5 mm (0.256 a 0.295 pulg.)

14 mm (0.551 pulg.)

6.0 mm (0.236 pulg.)

13. INSTALE EL ESPÁRRAGO PRISIONERO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

AVISO:

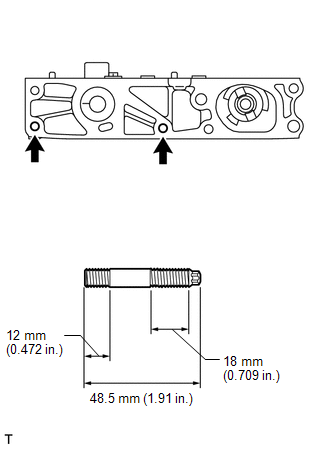

Sustituya el espárrago prisionero del alojamiento del árbol de levas si está deformado o si las roscas se encuentran dañadas.

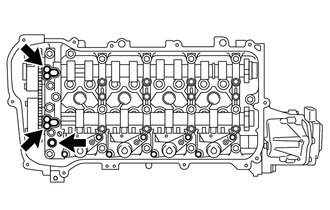

(a) Instale los espárragos prisioneros del alojamiento del árbol de levas con una llave de cubo E7 "TORX".

Torque:

9.5 N·m {97 kgf·cm, 84 in·lbf}

14. INSTALE EL CONJUNTO DEL CONTROLADOR DE CARRERA DE LA VÁLVULA VARIABLE CONTINUA

Haga clic aquí

15. INSTALE EL SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

Haga clic aquí

16. COLOQUE EL CONJUNTO DEL ENGRANAJE DE ESCAPE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

Haga clic aquí

17. INSTALE EL CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

Haga clic aquí

18. COLOQUE LA LLAVE DEL ENGRANAJE DE DISTRIBUCIÓN DEL CIGÜEÑAL

(a) Introduzca las 2 llaves del engranaje de distribución del cigüeñal con un martillo de plástico.

OBSERVACIÓN:

Golpee las chavetas del engranaje de distribución del cigüeñal hasta que entren en contacto con el cigüeñal, tal y como se muestra en la ilustración.

19. INSTALE LA PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1

(a) Coloque la placa del sensor de posición del cigüeñal n° 1 con la marca "F" orientada hacia adelante.

20. INSTALE EL SUBCONJUNTO DE LA CADENA N° 2

(a) Instale provisionalmente el perno de la polea del cigüeñal.

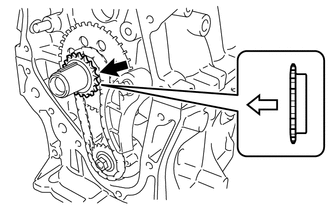

(b) Coloque la llave del engranaje de distribución del cigüeñal como se indica en la ilustración.

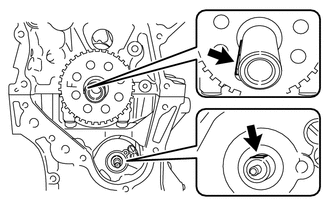

(c) Gire el eje propulsor de la bomba de aceite de modo que la muesca quede orientada hacia arriba.

(d) Extraiga el perno de la polea del cigüeñal.

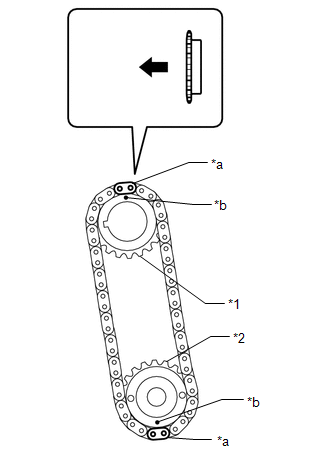

(e) Alinee las placas marcadas en amarillo con la marca de sincronización del engranaje propulsor de la bomba de aceite y del engranaje del eje propulsor de la bomba de aceite como se indica en la ilustración.

*1

Engranaje conductor de la bomba de aceite

*2

Engranaje del eje propulsor de la bomba de aceite

*a

Placa con marca amarilla

*b

Marca de sincronización

Parte delantera del motor

(f) Instale el engranaje propulsor de la bomba de aceite en el engranaje del eje de la bomba de aceite y el cigüeñal con el subconjunto de la cadena n° 2 en el engranaje propulsor y en el engranaje del eje de la bomba de aceite.

(g) Instale provisionalmente el engranaje del eje propulsor de la bomba de aceite con la tuerca.

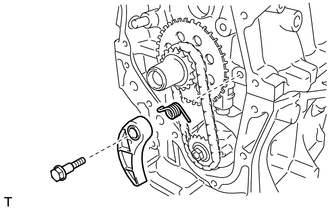

(h) Instale el muelle amortiguador de la cadena en la placa del tensor de cadena y, a continuación, coloque la placa del tensor de cadena con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(i) Instale provisionalmente la polea del cigüeñal con el perno de la polea del cigüeñal.

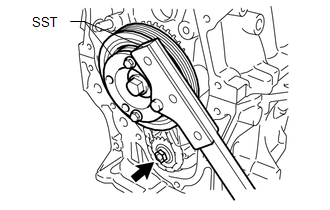

(j) Utilice la SST para sujetar el cigüeñal. A continuación, apriete la tuerca del engranaje del eje propulsor de la bomba de aceite.

SST: 09213-54015

SST: 09330-00021

OBSERVACIÓN:

Para el paso de rosca de perno de 64 mm (2.52 pulg.), el número de pieza del perno de instalación de la SST (herramienta de sujeción de la polea del cigüeñal) es 91551-00850 (cantidad: 2).

Torque:

28 N·m {286 kgf·cm, 21 ft·lbf}

(k) Extraiga la SST, el perno de la polea del cigüeñal y la polea del cigüeñal.

21. INSTALE EL PIÑÓN DE DISTRIBUCIÓN DEL CIGÜEÑAL

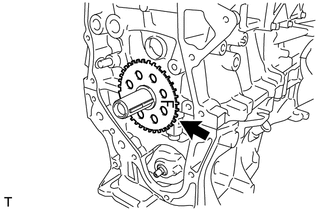

(a) Coloque el piñón de distribución del cigüeñal, tal y como se muestra en la ilustración.

Parte delantera del motor

22. INSTALE EL AMORTIGUADOR DE VIBRACIONES DE LA CADENA N° 1

Haga clic aquí

23. FIJE EL CILINDRO N° 1 EN TDC/COMPRESIÓN

Haga clic aquí

24. INSTALE EL SUBCONJUNTO DE LA CADENA

Haga clic aquí

25. COMPRUEBE EL CILINDRO N° 1 EN TDC/COMPRESIÓN

Haga clic aquí

26. INSTALE EL PATÍN DEL TENSOR DE LA CADENA

Haga clic aquí

27. INSTALE EL SOPORTE N° 1 DEL GENERADOR

(a) Coloque el soporte n° 1 del generador con los cuatro pernos.

Torque:

24 N·m {245 kgf·cm, 18 ft·lbf}

28. INSTALE EL ALOJAMIENTO DE LA ENTRADA DE AGUA

(a) Instale una junta nueva y el alojamiento de la entrada de agua con los 3 pernos.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

29. INSTALE EL ESPÁRRAGO PRISIONERO DEL ALOJAMIENTO DE LA ENTRADA DE AGUA

AVISO:

Sustituya el espárrago prisionero del alojamiento de la entrada de agua si está deformado o si las roscas se encuentran dañadas.

(a) Utilice una llave de cubo "TORX" E5 para instalar los espárragos prisioneros del alojamiento de entrada de agua, tal y como se muestra en la ilustración.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

30. INSTALE EL SUBCONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

(a) Instale una junta nueva.

AVISO:

Elimine todo resto de aceite de la superficie de contacto.

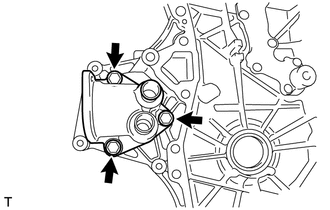

(b) Instale el conjunto de la bomba de agua del motor con los 3 pernos.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

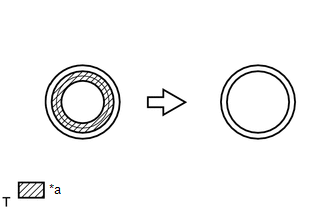

(c) Quite el material de empaquetadura restante (FIPG).

AVISO:

Procure que no caiga aceite sobre las superficies de contacto del subconjunto de la tapa de la cadena de distribución, el subconjunto de la culata, el subconjunto del alojamiento del árbol de levas, el conjunto del refuerzo del cárter y el subconjunto del bloque de cilindros.

*a

Lado del motor

*b

Lado de la tapa de la cadena de distribución

Superficie para limpiar

-

-

(d) Coloque 3 juntas tóricas nuevas.

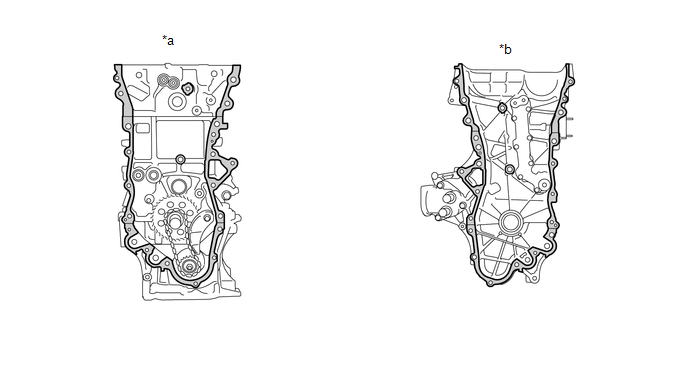

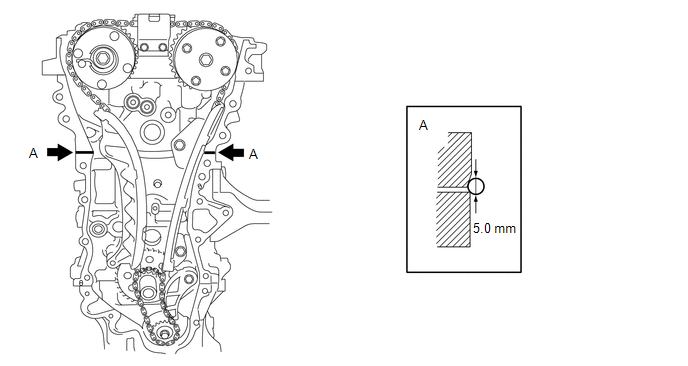

(e) Aplique la empaquetadura de sellado como se indica en la ilustración.

Empaquetadura de sellado:

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

Diámetro de sellado estándar:

5.0 mm (0.197 pulg.)

AVISO:

  • Elimine todo resto de aceite de la superficie de contacto.
  • Coloque el subconjunto de la cubierta de la cadena antes de 3 minutos y apriete los pernos antes de que hayan transcurrido 10 minutos desde la aplicación de la empaquetadura de sellado.
  • No añada aceite del motor durante al menos 2 horas después de instalar el subconjunto de la tapa de la cadena de distribución.

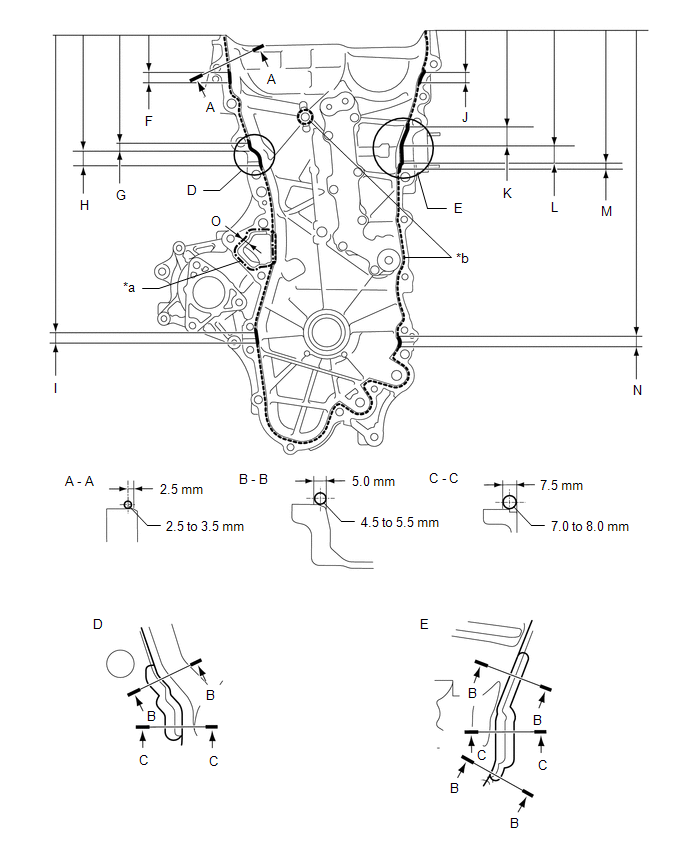

(f) Aplique una capa uniforme de empaquetadura de sellado al subconjunto de la tapa de la cadena de distribución, como se muestra en la siguiente ilustración.

*a

Empaquetadura de sellado original de Toyota 1282B, Three Bond 1282B o equivalente

*b

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

Empaquetadura de sellado:

Elemento

Empaquetadura de sellado

Línea discontinua

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

Línea continua

Áreas de las líneas de puntos cortos y largos alternadas

Empaquetadura de sellado original de Toyota 1282B, Three Bond 1282B o equivalente

Especificaciones de la aplicación:

Área

Diámetro de empaquetadura de sellado

Distancia desde el borde de la cubierta:

Longitud de la aplicación de la empaquetadura de sellado

Distancia desde la parte superior de la cubierta en parte superior de empaquetadura de sellado

Línea discontinua

2.5 a 3.0 mm (0.0984 a 0.118 pulg.)

Centro de empaquetadura de sellado

2.5 mm (0.0984 pulg.)

-

-

Línea continua

4.5 a 5.5 mm (0.177 a 0.217 pulg.) o 7.0 a 8.0 mm (0.276 a 0.315 pulg.)

-

-

-

Áreas de las líneas de puntos cortos y largos alternadas

4.0 mm (0.157 pulg.)

Centro de empaquetadura de sellado

3.0 mm (0.118 pulg.)

-

-

A - A

2.5 a 3.0 mm (0.0984 a 0.118 pulg.)

Centro de empaquetadura de sellado

2.5 mm (0.0984 pulg.)

-

-

B - B

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

Lado opuesto de empaquetadura de sellado

5.0 mm (0.197 pulg.)

-

-

C - C

7.0 a 8.0 mm (0.276 a 0.315 pulg.)

Lado opuesto de empaquetadura de sellado

7.5 mm (0.295 pulg.)

-

-

F

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

-

15.5 mm (0.610 pulg.)

50.4 mm (1.98 pulg.)

G

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

-

10.3 mm (0.406 pulg.)

143.1 mm (5.63 pulg.)

H

7.0 a 8.0 mm (0.276 a 0.315 pulg.)

-

19.5 mm (0.768 pulg.)

153.4 mm (6.04 pulg.)

I

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

-

16.0 mm (0.630 pulg.)

385.8 mm (1.27 pi.)

J

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

-

18.6 mm (0.732 pulg.)

51.4 mm (2.02 pulg.)

K

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

-

25.3 mm (0.996 pulg.)

121.9 mm (4.80 pulg.)

L

7.0 a 8.0 mm (0.276 a 0.315 pulg.)

-

25.8 mm (1.02 pulg.)

147.2 mm (5.80 pulg.)

M

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

-

5.1 mm (0.201 pulg.)

173.0 mm (6.81 pulg.)

N

4.5 a 5.5 mm (0.177 a 0.217 pulg.)

-

14.6 mm (0.575 pulg.)

385.8 mm (1.27 pi.)

O

4.0 mm (0.157 pulg.)

Centro de empaquetadura de sellado

3.0 mm (0.118 pulg.)

-

-

AVISO:

  • Si hay aceite en las superficies de contacto, límpielas con un trapo limpio de aceite antes de aplicar la empaquetadura de sellado.
  • Coloque el subconjunto de la cubierta de la cadena antes de 3 minutos y apriete los pernos antes de que hayan transcurrido 10 minutos desde la aplicación de la empaquetadura de sellado.
  • Después de aplicar la empaquetadura de sellado al subconjunto de la tapa de la cadena de distribución, instale el soporte de montaje derecho del motor y el soporte del filtro de aceite en menos de 10 minutos.
  • No añada aceite de motor durante al menos 2 horas después de la instalación.

(g) Limpie los pernos y sus orificios de instalación.

(h) Instale el subconjunto de la cubierta de la cadena de distribución.

(i) Coloque provisionalmente el soporte de montaje derecho del motor con los 3 pernos.

AVISO:

  • Instale el soporte de montaje derecho del motor antes de que transcurran 10 minutos desde la instalación del subconjunto de la tapa de la cadena de distribución.
  • No añada aceite de motor durante al menos 2 horas después de la instalación.

(j) Coloque 2 juntas tóricas nuevas.

(k) Ajuste provisionalmente el soporte del filtro de aceite con los 4 pernos.

AVISO:

  • Instale el soporte del filtro de aceite antes de que transcurran 10 minutos desde la instalación del subconjunto de la tapa de la cadena de distribución.
  • No añada aceite de motor durante al menos 2 horas después de la instalación.

(l) Aplique adhesivo a 5 roscas y media como mínimo del extremo del perno (E).

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

*1

Adhesivo

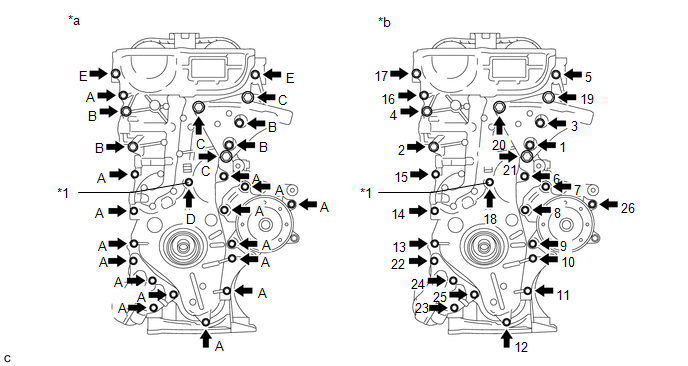

(m) Instale el subconjunto de la tapa de la cadena de distribución con los 26 pernos y la arandela de estanqueidad en el orden que se muestra en la ilustración.

*a

Par

*b

Orden de apriete de los pernos

*1

Arandela de estanqueidad

-

-

Torque:

Pernos A, E :

25.5 N·m {260 kgf·cm, 19 ft·lbf}

Perno B :

51 N·m {520 kgf·cm, 38 ft·lbf}

Perno C :

51 N·m {520 kgf·cm, 38 ft·lbf}

Perno D :

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

  • Si hay aceite en las superficies de contacto, límpielas con un trapo limpio de aceite antes de aplicar la empaquetadura de sellado.
  • Coloque el subconjunto de la cubierta de la cadena antes de 3 minutos y apriete los pernos antes de que hayan transcurrido 10 minutos desde la aplicación de la empaquetadura de sellado.
  • No añada aceite de motor durante al menos 2 horas después de la instalación.

Longitud del perno:

Elemento

Longitud

Diámetro de la rosca

Pernos A, E

35 mm (1.38 pulg.)

8 mm (0.315 pulg.)

Perno B

55 mm (2.17 pulg.)

10 mm (0.394 pulg.)

Perno C

80 mm (3.15 pulg.)

10 mm (0.394 pulg.)

Perno D

40 mm (1.57 pulg.)

6 mm (0.236 pulg.)

OBSERVACIÓN:

Aplique adhesivo al perno (E) antes de instalarlo.

31. COLOQUE LOS ESPÁRRAGOS PRISIONEROS

(a) Coloque el espárrago prisionero en el soporte de montaje derecho del motor.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

32. COLOQUE EL SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

Haga clic aquí

33. INSTALE LA POLEA DEL CIGÜEÑAL

Haga clic aquí

34. INSTALE EL CONJUNTO DEL TENSOR DE CADENA N° 1

Haga clic aquí

35. COLOQUE LA UNIÓN DEL FILTRO DE ACEITE (para el tipo de subconjunto del filtro de aceite)

(a) Con una llave de cubo hexagonal de 12 mm, instale la unión del filtro de aceite en el soporte del filtro de aceite.

Torque:

29.5 N·m {301 kgf·cm, 22 ft·lbf}

36. INSTALE EL FILTRO DE ACEITE

Haga clic aquí

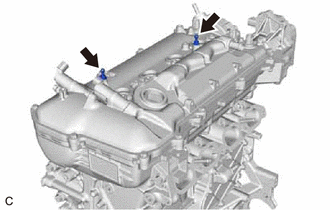

37. INSTALE LA JUNTA DEL TUBO DE LA BUJÍA DE ENCENDIDO

(a) Corte con un cúter la zona sellada de la junta del tubo de la bujía de encendido.

*a

Pieza para cortar

(b) Con un martillo y una junta del tubo de la bujía de encendido con la zona sellada cortada, presione uniformemente sobre la nueva junta hasta abajo.

AVISO:

  • Mantenga el borde limpio de partículas extrañas.
  • No golpee la junta del tubo de la bujía de encendido.

OBSERVACIÓN:

Si la junta del tubo de la bujía de encendido que va a utilizarse para instalar una junta está deformada y no es posible instalar una junta del tubo de la bujía de encendido, corrija la deformación con unos alicates.

*a

Garra

*1

Junta del tubo de la bujía de encendido sin zona sellada

*2

Nueva junta del tubo de la bujía de encendido

(c) Vuelva a colocar las garras de la placa deflectora de ventilación en sus posiciones originales.

38. INSTALE LA JUNTA DE LA TAPA DE LA CULATA

(a) Coloque una nueva junta de la tapa de la culata en el subconjunto de la tapa de la culata.

AVISO:

Elimine todo resto de aceite de las superficies de contacto.

39. INSTALE EL SUBCONJUNTO DE LA TAPA DE LA CULATA

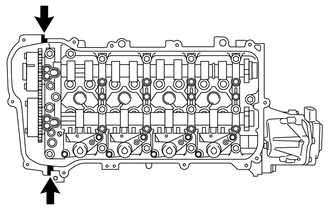

(a) Coloque las 3 juntas nuevas en el sombrerete del árbol de levas.

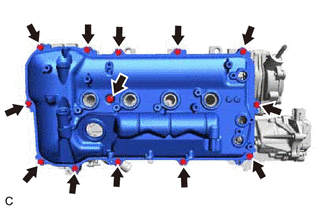

(b) Aplique la empaquetadura de sellado como se indica en la ilustración.

Empaquetadura de sellado:

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

Diámetro estándar:

4.0 mm (0.157 pulg.)

AVISO:

  • Elimine todo resto de aceite de las superficies de contacto.
  • Instale el subconjunto de la tapa de la culata en menos de 3 minutos y apriete los pernos antes de que transcurran 15 minutos de la aplicación de la empaquetadura de sellado.
  • No ponga en marcha el motor hasta 2 horas después de la instalación.

(c) Coloque el subconjunto de la tapa de la culata con una arandela de estanqueidad nueva y los 13 pernos.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

40. INSTALE EL CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

Haga clic aquí

41. INSTALE EL SENSOR DE TEMPERATURA DEL REFRIGERANTE DEL MOTOR

Haga clic aquí

42. INSTALE EL SENSOR DE CONTROL DE DETONACIONES

Haga clic aquí

43. INSTALE EL SENSOR DE POSICIÓN DEL CIGÜEÑAL

Haga clic aquí

44. COLOQUE EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de admisión)

Haga clic aquí

45. COLOQUE EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de escape)

Haga clic aquí

46. INSTALE EL SENSOR DEL EJE VALVEMATIC (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1)

Haga clic aquí

47. INSTALE EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1)

Haga clic aquí

48. INSTALE LAS BUJÍAS DE ENCENDIDO

Haga clic aquí

49. COLOQUE LA JUNTA DE LA CUBIERTA DEL MOTOR

(a) Instale las 2 juntas de la cubierta del motor.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

50. INSTALE LA JUNTA DEL TAPÓN DE LLENADO DE ACEITE

(a) Instale la junta del tapón de llenado de aceite en el tapón de llenado de aceite.

51. INSTALE EL SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE

(a) Coloque el subconjunto del tapón de llenado de aceite.

    InspecciÓn

    InstalaciÓn

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Llave Inteligente (para Función De Arranque): Avería en el monitor ACC (B2274)
    DESCRIPCIÓN Este DTC se memoriza cuando se detecta una avería en el circuito de salida de ACC. El circuito de salida de ACC es el circuito que va desde el terminal de salida de ACC de la ECU de certificación (conjunto de la ECU de la llave inteligente) al relé ACC. N° de DTC Elemento detectado ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2021 Copyright www.tocores.net
    0.0211
