Toyota Corolla Manual de Taller: Avería en el circuito del sensor del airbag delantero derecho (B1610/13)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistemas Complementarios De SujeciÓn / Sistema De Airbag / Avería en el circuito del sensor del airbag delantero derecho (B1610/13)

DESCRIPCIÓN

El circuito del sensor del airbag delantero derecho está formado por el conjunto del sensor del airbag y el sensor del airbag delantero derecho.

El sensor del airbag delantero derecho detecta los impactos contra el vehículo y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar los airbags y los pretensores.

Este DTC se almacena cuando se detecta una avería en el circuito del sensor del airbag delantero derecho.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1610/13

Avería en el circuito del sensor del airbag delantero derecho

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor del airbag delantero derecho.
  • Avería en el sensor del airbag delantero derecho
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Cable principal del compartimiento del motor
  • Sensor del airbag delantero derecho
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

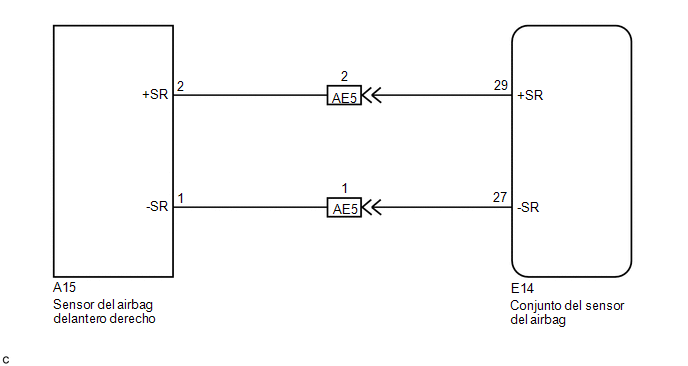

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

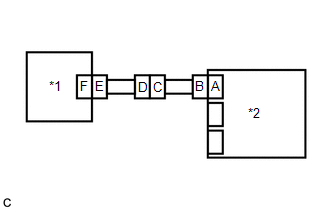

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag y al sensor del airbag delantero derecho. Compruebe también si los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos están bien conectados.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag y del sensor del airbag delantero derecho. Desconecte también los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL MAZO DE CABLES

OK

2.

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (ABIERTO)

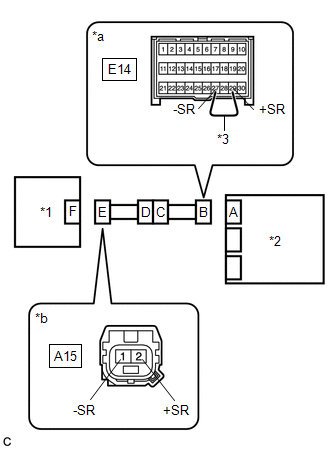

(a) Conecte los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos.

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*3

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero derecho)

(b) Utilice un cable de servicio para conectar los terminales 29 (+SR) y 27 (-SR) del conector B.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A15-2 (+SR) - A15-1 (-SR)

Siempre

Inferior a 1 Ω

MAL

IR AL PUNTO 10

OK

3.

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (CORTOCIRCUITO)

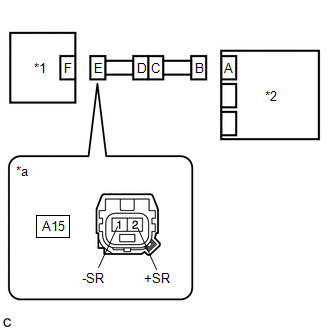

(a) Desconecte el cable de servicio del conector B.

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A15-2 (+SR) - A15-1 (-SR)

Siempre

1 MΩ o superior

MAL

IR AL PUNTO 9

OK

4.

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero derecho)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A15-2 (+SR) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

A15-1 (-SR) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

IR AL PUNTO 8

OK

5.

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO DERECHO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A15-2 (+SR) - Masa de la carrocería

Siempre

1 MΩ o superior

A15-1 (-SR) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero derecho)

MAL

IR AL PUNTO 7

OK

6.

INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO DERECHO

(a) Conecte el conector al conjunto del sensor del airbag.

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

(b) Intercambie los sensores derecho e izquierdo del sensor del airbag delantero y conecte los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1610/13 y B1615/14, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

No se emiten los DTC B1610/13 y B1615/14.

A

Se emite el DTC B1615/14.

B

Se emite el DTC B1610/13.

C

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Vuelva a colocar el sensor de los airbags delanteros derecho e izquierdo en la posición original y conecte los conectores.

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

REEMPLACE EL SENSOR DEL AIRBAG DELANTERO DERECHO

C

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

7.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A MASA)

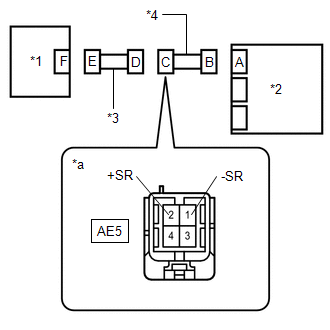

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AE5-2 (+SR) - Masa de la carrocería

Siempre

1 MΩ o superior

AE5-1 (-SR) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

8.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A B+)

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

AE5-2 (+SR) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

AE5-1 (-SR) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

9.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO)

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AE5-2 (+SR) - AE5-1 (-SR)

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

10.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (ABIERTO)

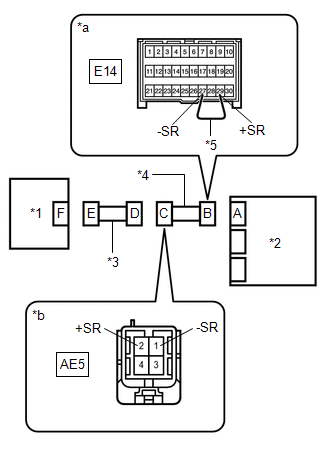

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

OBSERVACIÓN:

El cable de servicio ya está introducido en el conector B.

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*5

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AE5-2 (+SR) - AE5-1 (-SR)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector B.

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

    Avería en el conjunto del sensor del airbag central (B1000/31)

    Avería en el circuito del sensor del airbag delantero izquierdo (B1615/14)
