Toyota Corolla Manual de Taller: Ajuste

AJUSTE

PROCEDIMIENTO

1. PROCEDIMIENTO DE AJUSTE DEL DESCENTRAMIENTO DEL VOLANTE

(a) Compruebe si el volante está descentrado.

(1) Centre el conjunto del volante.

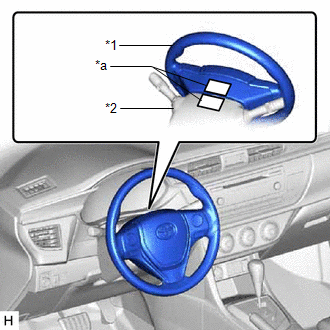

(2) Pegue cinta adhesiva protectora en la parte superior del centro del conjunto del volante y de la cubierta de la columna superior.

*1 Conjunto del volante de dirección *2 Cubierta superior de la columna de dirección *a Cinta adhesiva protectora

(3) Conduzca el vehículo en línea recta durante 100 m (328 pi.) a una velocidad constante de 56 km/h (35 mph), mientras sujeta el conjunto del volante para mantener la trayectoria.

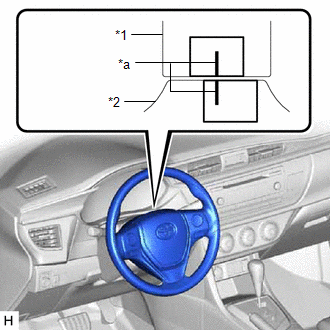

(4) Haga una línea en la cinta adhesiva protectora, como se observa en la ilustración.

*1 Cubierta superior de la columna de dirección *2 Conjunto del volante de dirección *a Línea marcada

(5) Centre el conjunto del volante.

OBSERVACIÓN:

Para saber si el volante está centrado, observe la superficie superior del conjunto del volante, el radio de éste y la línea del airbag SRS.

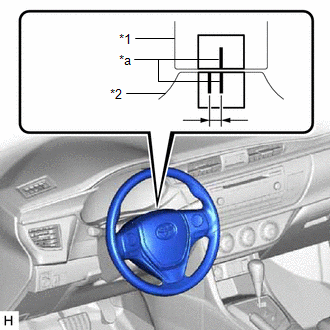

(6) Trace una nueva línea en la cinta adhesiva protectora del conjunto del volante, como se muestra en la ilustración.

*1 Cubierta superior de la columna de dirección *2 Conjunto del volante de dirección *a Línea marcada

(7) Mida la distancia entre las 2 líneas hechas en la cinta adhesiva protectora del conjunto del volante.

(8) Convierta la distancia medida en grados para determinar el ángulo de dirección.

OBSERVACIÓN:

• 1 mm (0.0394 pulg.) de distancia medida = 1 grado de ángulo de dirección (aproximadamente)
• Anote el ángulo de dirección.

(b) Ajuste el ángulo de dirección.

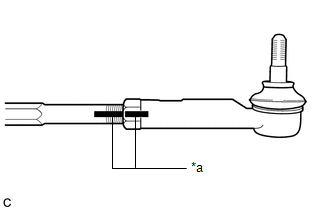

(1) Coloque marcas de correspondencia en los conjuntos izquierdo y derecho de la barra de acoplamiento y el subconjunto del extremo de la cremallera respectivamente.

*a Marca de correspondencia

(2) Con un medidor de papel, mida la longitud de la rosca de los subconjuntos del extremo de la cremallera de la dirección.

OBSERVACIÓN:

• Mida el lado derecho y el lado izquierdo.
• Anote los valores medidos.

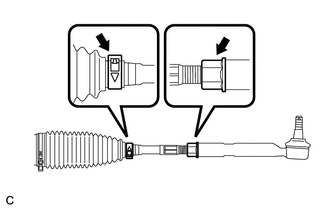

(3) Extraiga los clips de la funda de la cremallera de la dirección derecho e izquierdo fundas de la cremallera n° 1 de la dirección.

(4) Afloje las contratuercas derecha e izquierda.

(5) Gire el volante a la izquierda y derecha subconjuntos del extremo de la cremallera la misma distancia (aunque en direcciones diferentes), según el ángulo de la dirección medido.

OBSERVACIÓN:

Un giro de 360 grados de un extremo de la cremallera (movimiento horizontal de 1.5 mm (0.0591 pulg.)) equivale a 12 grados del ángulo de dirección.

(6) Apriete las contratuercas derecha e izquierda al par de apriete especificado.

Torque:

74 N·m {755 kgf·cm, 55 ft·lbf}

AVISO:

Asegúrese de que la diferencia en el largo de rosca entre los extremos derecho e izquierdo de la cremallera de la dirección está dentro de los subconjuntos 1.5 mm (0.0591 pulg.).

(7) Instale los dos clips de las fundas derecha e izquierda de la cremallera de la dirección.
