Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO

con reposacabezas no extraíble: Haga clic aquí

con reposacabezas extraíble: Haga clic aquí

4. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

5. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

OBSERVACIÓN:

Desconecte la banda protectora de guarnición de la abertura de la puerta delantera hasta el punto que sea posible extraer el embellecedor inferior del montante central.

6. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA

Haga clic aquí

7. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

OBSERVACIÓN:

Desconecte la banda protectora de guarnición de la abertura de la puerta trasera hasta el punto que sea posible extraer el embellecedor inferior del montante central.

8. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL SENSOR DEL AIRBAG LATERAL

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Desconecte el conector del conjunto del sensor del airbag lateral.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

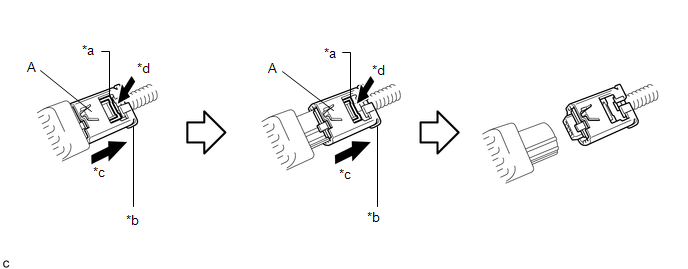

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (el conector aún no se puede desconectar en este momento).

*a

Bloqueo del alojamiento blanco

*b

CPA amarillo

*c

Deslizar

*d

Empujar

(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.

AVISO:

No empuje hacia abajo la pieza (A) que se muestra en la ilustración cuando desconecte el conector.

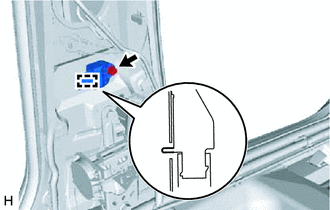

(d) Extraiga el perno y el conjunto del sensor del airbag lateral de la carrocería del vehículo.

AVISO:

Afloje el perno mientras sujeta el conjunto del sensor del airbag lateral, ya que el pasador (tope) del conjunto del sensor se puede dañar con facilidad.

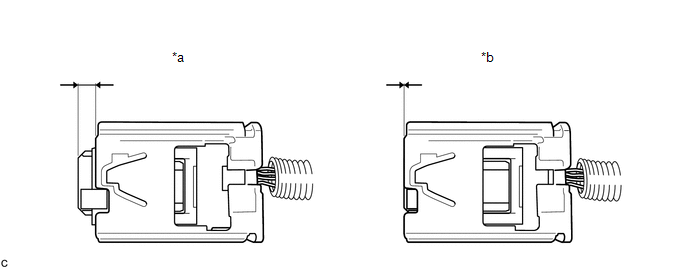

(e) Después de desconectar el conector, compruebe si el bloqueo del alojamiento blanco está en la posición correcta, como se indica en la ilustración.

*a

Correcto

*b

Incorrecto
