Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Conecte el conector del airbag al conjunto inferior del airbag del panel de instrumentos n° 1.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

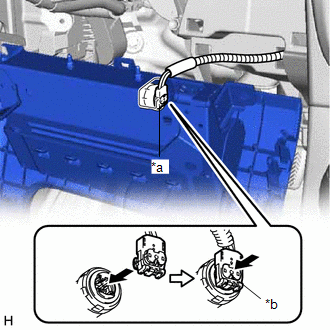

*a

Conector del airbag

*b

Bloqueo del conector del airbag

(d) Empuje el bloqueo del conector del airbag para instalar dicho conector.

(e) Enganche las 7 garras y las 2 guías para instalar provisionalmente el conjunto inferior del airbag del panel de instrumentos n° 1.

(f) Coloque los 4 pernos.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

Asegúrese de que el conjunto inferior del airbag del panel de instrumentos n° 1 está bien instalado y que no presenta separaciones excesivas ni partes salientes hacia el exterior.

(g) Coloque el tornillo.

2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

3. INSTALE LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

Haga clic aquí

4. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

5. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

6. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

7. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPÓ N° 1

Haga clic aquí

8. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

9. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

10. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
