Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

Si se ha instalado el sensor de dirección en un subconjunto del cable espiral desalineado, se almacenarán los DTC de anomalía en el valor del sensor de la dirección, como el DTC B1801, C1231 y C1433, y será imposible corregir el problema. En este caso, sustituya el subconjunto del cable espiral con sensor por uno nuevo.

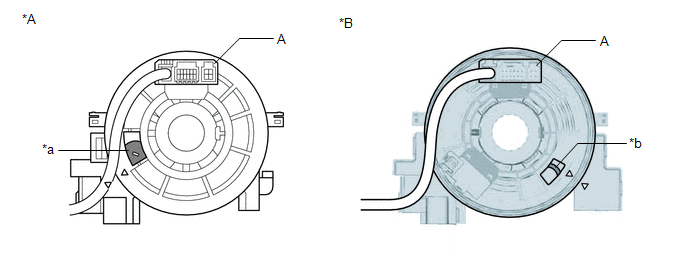

(a) Compruebe que el subconjunto del cable espiral esté centrado.

*A

Sin calefacción del volante

*B

Con calefacción del volante

*a

Parte de color (amarillo)

*b

Cable plano

OBSERVACIÓN:

Cuando el subconjunto del cable espiral está centrado, la pieza (A) queda colocada en la parte superior y la parte coloreada (amarilla) o el cable plano que se muestra en la ilustración queda visible.

(b) Si el subconjunto del cable espiral no está centrado, céntrelo.

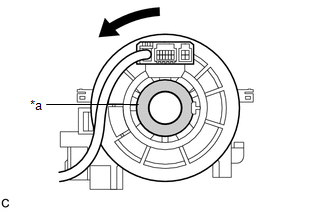

(1) Al mismo tiempo que presiona el interbloqueo indicado en la ilustración, gire lentamente el subconjunto del cable espiral con la mano en el sentido contrario de las agujas del reloj hasta que se detenga.

AVISO:

  • Cuando gire el subconjunto del cable espiral, asegúrese de presionar el interbloqueo indicado en la ilustración para liberar el mecanismo de interbloqueo.
  • No use el mazo de cables del airbag para girar el subconjunto del cable espiral.
  • Si el subconjunto del cable espiral no puede centrarse, es posible que el subconjunto del cable espiral esté roto. Sustituya el subconjunto del cable espiral o el subconjunto del cable espiral con sensor por uno nuevo.

*a

Interbloqueo

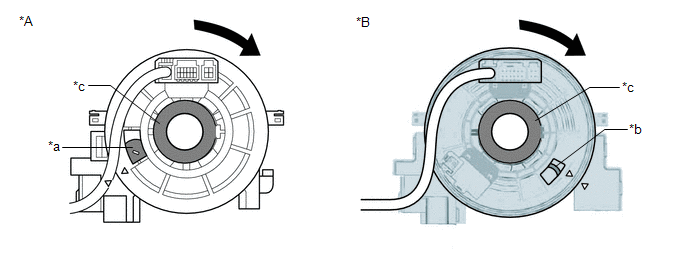

(2) Mientras se ejerce presión en el interbloqueo indicado en la ilustración, gire el subconjunto del cable espiral en el sentido de las agujas del reloj aproximadamente 2.5 veces hasta que la parte coloreada (amarilla) o el cable plano que se muestra en la ilustración coloreado pueda verse.

OBSERVACIÓN:

El subconjunto del cable espiral puede dar aproximadamente 2.5 vueltas a la derecha y a la izquierda desde el centro.

*A

Sin calefacción del volante

*B

Con calefacción del volante

*a

Parte de color (amarillo)

*b

Cable plano

*c

Interbloqueo

-

-

2. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL

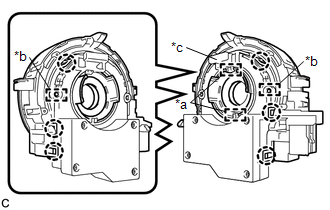

(a) Alinee los 2 pasadores y las 2 guías, y coloque las 6 garras para instalar el subconjunto del cable espiral en el sensor de dirección.

AVISO:

  • No extraiga el pasador de fijación antes de instalar el subconjunto del cable espiral en el sensor de dirección.
  • Tenga cuidado de no dañar los pasadores del subconjunto del cable espiral o de las guías del sensor de dirección.
  • El subconjunto del cable espiral se puede girar más de 30° aunque el interbloqueo esté enganchado. Por lo tanto, asegúrese de que las dos guías están correctamente alineadas en el momento de colocar el subconjunto del cable espiral en el sensor de dirección.

*a

Guía

*b

Pasador

*c

Clavija de fijación

(b) Extraiga pasador de fijación del sensor de dirección.

3. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

AVISO:

  • No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
  • No gire sin el conjunto del volante el subconjunto del cable espiral con sensor con la batería conectada y el interruptor de encendido en la posición ON.
  • Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que las ruedas delanteras estén dirigidas hacia adelante.

(d) Coloque el interruptor de los intermitentes en punto muerto.

AVISO:

Si no está en punto muerto, la patilla del interruptor de los intermitentes podría romperse.

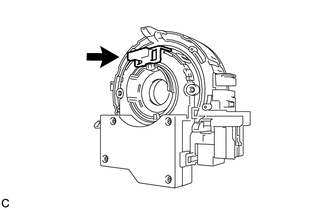

(e) Enganche las 3 garras e instale el subconjunto del cable espiral con sensor.

(f) Conecte todos los conectores.

4. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

5. COLOQUE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

6. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

7. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

AVISO:

No ajuste el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

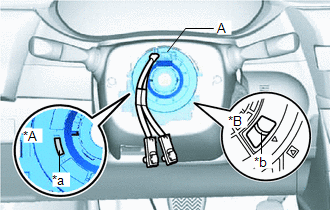

(c) Compruebe que el subconjunto del cable espiral con sensor esté centrado.

OBSERVACIÓN:

Cuando el subconjunto del cable espiral con sensor está centrado, la pieza indicada con (A) queda posicionada en la parte superior y la parte coloreada (amarilla) o cable plano que se muestra en la ilustración queda visible.

*A

Sin calefacción del volante

*B

Con calefacción del volante

*a

Parte de color (amarillo)

*b

Cable plano

(d) Si el subconjunto del cable espiral con sensor no está centrado, céntrelo.

AVISO:

  • Cuando gire el subconjunto del cable espiral con sensor, asegúrese de presionar el interbloqueo indicado en la ilustración para liberar el mecanismo de interbloqueo.
  • No use el mazo de cables del airbag para girar el subconjunto del cable espiral con sensor.

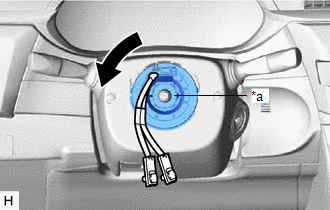

(1) Al mismo tiempo que presiona el interbloqueo indicado en la ilustración, gire lentamente el subconjunto del cable espiral con sensor con la mano en el sentido contrario de las agujas del reloj hasta que se detenga.

*a

Interbloqueo

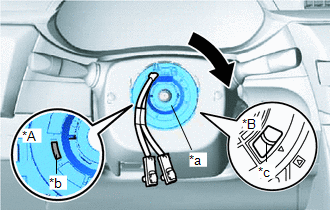

(2) Mientras se ejerce presión en el interbloqueo indicado en la ilustración, gire el subconjunto del cable espiral con sensor en el sentido de las agujas del reloj aproximadamente 2.5 veces hasta que la parte coloreada (amarilla) o el cable plano que se muestra en la ilustración quede visible.

OBSERVACIÓN:

El subconjunto del cable espiral con sensor dará aproximadamente 2.5 vueltas a la derecha y a la izquierda desde el centro.

*A

Sin calefacción del volante

*B

Con calefacción del volante

*a

Interbloqueo

*b

Parte de color (amarillo)

*c

Cable plano

8. INSTALE EL CONJUNTO DEL VOLANTE

Haga clic aquí
