Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aquí

2. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

3. INSPECCIONE EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

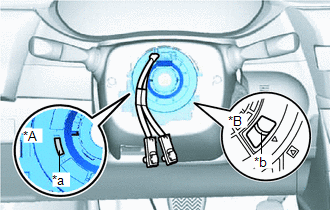

(a) Inspeccione la pieza de color (amarilla) o el cable plano como se muestra en la ilustración.

Si no se puede revisar la parte coloreada (amarilla ) o el cable plano que se muestran en la ilustración, es posible que el subconjunto del cable espiral con sensor esté roto. Sustituya el subconjunto del cable espiral con sensor por uno nuevo.

*A

Sin calefacción del volante

*B

Con calefacción del volante

*a

Parte de color (amarillo)

*b

Cable plano

4. EXTRAIGA LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

5. EXTRAIGA LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

AVISO:

  • No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
  • No gire sin el conjunto del volante el subconjunto del cable espiral con sensor con la batería conectada y el interruptor de encendido en la posición ON.
  • Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que las ruedas delanteras estén dirigidas hacia adelante.

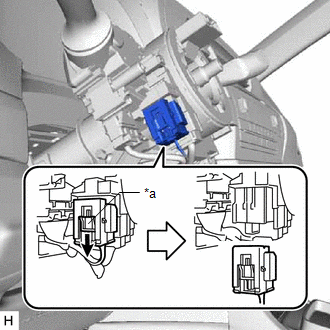

(d) Mueva el dispositivo de deslizamiento para liberar el bloqueo y, a continuación, desconecte el conector amarillo del airbag del subconjunto del cable espiral con sensor.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

*a

Dispositivo de deslizamiento

(e) Desconecte los otros conectores del subconjunto del cable espiral con sensor.

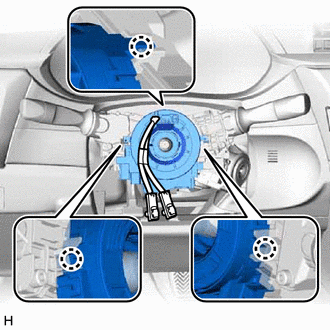

(f) Desenganche las 3 garras y extraiga el subconjunto del cable espiral con sensor.

7. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

  • Extraiga el sensor de dirección del subconjunto del cable espiral cuando solo cuando sustituya el subconjunto del cable espiral o el sensor de dirección.
  • Si se extrae el sensor de dirección del subconjunto del cable espiral sin utilizar un pasador de fijación, se puede provocar una desalineación de la posición central del sensor de dirección. Por lo tanto, asegúrese de utilizar siempre el pasador de fijación con un subconjunto del cable espiral nuevo cuando extraiga el sensor de dirección del subconjunto del cable espiral.
  • Cuando se sustituye sensor de dirección:

    Haga clic aquí

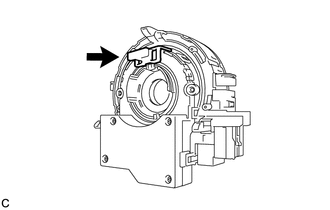

(a) Coloque el pasador de fijación en el sensor de dirección.

AVISO:

  • Utilice el pasador de fijación que se suministra con el nuevo subconjunto del cable espiral.
  • No extraiga el pasador de fijación antes de instalar el sensor de dirección en el subconjunto del cable espiral.

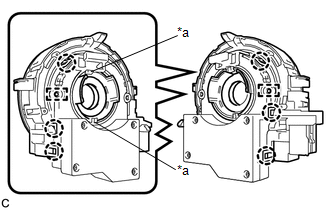

(b) Desenganche las 6 garras y los 2 pasadores para extraer el subconjunto del cable espiral del sensor de dirección.

AVISO:

Tenga cuidado de no dañar los pasadores del subconjunto del cable espiral o de las guías del sensor de dirección.

*a

Guía
