PARÁMETROS PERSONALIZADOS

PERSONALICE EL SISTEMA DE LLAVE INTELIGENTE (para la función de entrada)

OBSERVACIÓN:

Se pueden personalizar los siguientes elementos.

AVISO:

  • Si el cliente solicita un cambio en una función, asegúrese primero de que es posible personalizar la función.
  • Registre la configuración actual antes de realizar la personalización.

(a) Personalización con el Techstream

(1) Conecte el Techstream al DLC3.

(2) Active el interruptor del motor (IG).

(3) Encienda el Techstream.

(4) Acceda a los siguientes menús: Customize Setting / Wireless Door Lock, Smart Key/Access o Warning.

(5) Seleccione la configuración en la siguiente tabla.

Sistema inalámbrico de cierre centralizado de puertas

Pantalla del tester

Descripción

Predeterminado

Configuración

ECU

Wireless Control

Función que activa o desactiva el sistema inalámbrico de control de las puertas en ON u OFF.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Hazard Answer Back

Función que hace parpadear las luces de emergencia una vez que las puertas se bloquean con la función de bloqueo de entrada.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Open Door Warning

Función que hace sonar el avisador acústico cuando se toca el sensor de bloqueo del conjunto de la manilla exterior de la puerta para realizar un bloqueo de entrada con una puerta abierta.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Auto Lock Time

Función que regula el intervalo que transcurre desde que se desbloquean las puertas hasta que se vuelven a bloquear automáticamente.

60 s

00:30 s,01:60 s,10:120 s

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Wireless Auto Lock

Función que activa o desactiva la función de bloqueo automático.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Wireless Buzzer Resp

Respuesta del avisador acústico del sistema inalámbrico.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Wireless Buzzer Vol

Volumen del avisador acústico de respuesta.

Nivel 5*1 o nivel 7*2

0000: nivel 7, 0001: nivel 6, 0010: nivel 5, 0011: nivel 4, 0100: nivel 3, 0101: nivel 2, 0110: nivel 1, 0111: nivel 0

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

  • *1: Con sistema antirrobo
  • *2: Sin sistema antirrobo
Llave inteligente / acceso

Pantalla del tester

Descripción

Predeterminado

Configuración

ECU

Park Wait Time

Función que establece el período de tiempo (tiempo de confirmación de bloqueo) durante el que se evita que se desbloquee la puerta accionando el conjunto de la manilla exterior de la puerta delantera después de que se haya realizado una operación de bloqueo de entrada.

2.5 seg

00: 0.5 seg, 01: 1.5 seg, 10: 2.5 seg, 11: 5 seg

ECU de certificación (conjunto de la ECU de la llave inteligente)

Ignition Available Area

Función que establece la zona en la que el subconjunto del transmisor de la llave eléctrica debe estar antes de poder accionar el interruptor del motor.

Todas

00:Delantera, 01:Todo

ECU de certificación (conjunto de la ECU de la llave inteligente)

Trunk Open Mode

Función para abrir la puerta del compartimiento de equipajes cuando el usuario lleva el subconjunto del transmisor de la llave eléctrica y pulsa el interruptor de la llave eléctrica del compartimiento de equipajes.

ON

0:OFF,1:ON

ECU de certificación (conjunto de la ECU de la llave inteligente)

Door Unlock Mode2

Función que permite establecer las puertas que se desbloquean con la función de desbloqueo de entrada.

Conductor

0: todas, 1: conductor

ECU de certificación (conjunto de la ECU de la llave inteligente)

Touch Activation Over Threshold

Función que limita el funcionamiento del bloqueo de entrada consecutiva a solo 2 veces. Esta función se puede cambiar entre Active y Not Active. Dentro del modo Not Active, no existe límite en la cantidad de veces que se puede realizar la función de bloqueo de entrada consecutiva.

Active

0: activo, 1: no activo

ECU de certificación (conjunto de la ECU de la llave inteligente)

Engine Start Indicator

Función que permite activar o desactivar el indicador de advertencia de la llave del conjunto del juego de instrumentos.

ON

0:OFF,1:ON

ECU de certificación (conjunto de la ECU de la llave inteligente)

Advertencia

Pantalla del tester

Descripción

Predeterminado

Configuración

ECU

Key Low Battery Warning

Función que activa o desactiva el sonido del avisador acústico cuando la carga de pila del transmisor es baja y se desconecta el interruptor del motor después de haber estado en la posición ON (IG) durante 20 minutos o más.

ON

0:OFF,1:ON

ECU de certificación (conjunto de la ECU de la llave inteligente)

(b) Personalización con la pantalla múltiple

(1) Active el interruptor del motor (IG).

(2) Acceda a los siguientes menús: SETUP / Vehicle / Vehicle Customization / Door Lock Settings. (para tipo con radio y pantalla)

(3) Acceda a los siguientes menús: APPS / Setup / Vehicle / Vehicle Customization / Door Lock Settings. (Para tipo con receptor de navegación)

(4) Seleccione la configuración en la siguiente tabla.

Visualización

Predeterminado

Contenido

Configuración

ECU correspondiente

Select Doors to Unlock

Puerta del conductor

Función que permite establecer las puertas que se desbloquean con la función de desbloqueo de entrada.

Puerta del conductor o todas las puertas

ECU de certificación (conjunto de la ECU de la llave inteligente)

Auto Relock Timer

60 seg.

Función que regula el intervalo que transcurre desde que se desbloquean las puertas hasta que se vuelven a bloquear automáticamente.

OFF, 30 seg., 60 seg. o 120 seg.

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Lock/Unlock Feedback-Lights

Activado

Función que hace parpadear las luces de emergencia una vez que las puertas se bloquean con la función de bloqueo de entrada.

On u Off

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Lock/Unlock Feedback-Tone

5*1 o 7*2

Volumen del avisador acústico de respuesta.

OFF, 1, 2, 3, 4, 5, 6 o 7

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

  • *1: Con sistema antirrobo
  • *2: Sin sistema antirrobo

(c) Función de cambio del modo de desbloqueo de entrada (funcionamiento manual)

(1) Se pueden seleccionar los siguientes modos de desbloqueo de entrada cuando se utiliza la función de cambio del modo de desbloqueo de entrada.

  • Modo de desbloqueo de todas las puertas: Cuando se toca el sensor del conjunto de la manilla exterior de la puerta delantera, se realiza una operación de desbloqueo de la entrada de todas las puertas simultáneamente.
  • Modo de desbloqueo de la puerta del conductor Cuando se toca el sensor del conjunto de la manilla exterior de la puerta delantera (del lado del conductor), se realiza la operación de desbloqueo de la entrada de la puerta del conductor únicamente. Si se toca cualquier otra manilla de la puerta, se efectúa la función de desbloqueo de la entrada de todas las puertas simultáneamente.

(2) Para realizar la personalización mediante el funcionamiento manual:

  1. Desactive el interruptor del motor.
  2. Compruebe que el LED del subconjunto del transmisor de la llave eléctrica no se ilumina y, a continuación, mantenga pulsados los interruptores de bloqueo y desbloqueo del subconjunto del transmisor de la llave eléctrica durante un mínimo de 5 segundos mientras el subconjunto del transmisor de la llave eléctrica se encuentra en el área de actuación.
  3. Revise la configuración actual.

    OBSERVACIÓN:

    • El modo pasa del modo de desbloqueo de todas las puertas al modo de desbloqueo de la puerta del conductor y luego vuelve al modo de desbloqueo de todas las puertas.

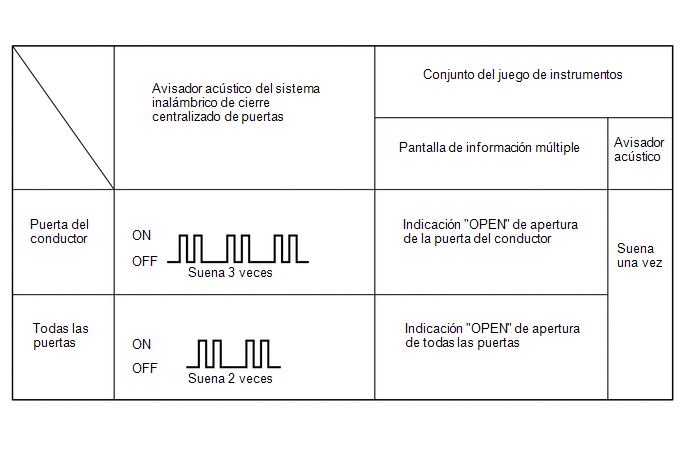

    • En la siguiente tabla se indica la función de respuesta (avisador acústico del sistema inalámbrico, avisador acústico del conjunto del juego de instrumentos) de cada uno de los modos.

      Modo seleccionado actualmente

      Función de respuesta (avisador acústico del sistema inalámbrico)

      Función de respuesta (avisador acústico del conjunto del juego de instrumentos)

      Modo de desbloqueo de todas las puertas

      El avisador acústico suena dos veces (pitidos cortos)

      El avisador acústico suena una vez

      Modo de desbloqueo de la puerta del conductor

      El avisador acústico suena 3 veces (pitidos cortos)

      El avisador acústico suena una vez

  4. Suelte los interruptores de bloqueo y desbloqueo del subconjunto del transmisor de la llave eléctrica.
  5. Compruebe que el LED del subconjunto del transmisor de la llave eléctrica no se ilumina y, a continuación, mantenga pulsados los interruptores de bloqueo y desbloqueo del subconjunto del transmisor de la llave eléctrica durante un mínimo de 5 segundos para cambiar el modo.

    OBSERVACIÓN:

    En caso necesario, repita el procedimiento para seleccionar el modo deseado.

  6. Desbloquee las puertas con el sistema inalámbrico y abra cualquier puerta.

(d) Función de cancelación de la entrada (funcionamiento manual)

OBSERVACIÓN:

Mientras el sistema de llave inteligente está cancelado, es posible bloquear y desbloquear las puertas con el sistema inalámbrico, y se puede accionar el sistema de arranque si se mantiene el subconjunto del transmisor de la llave eléctrica cerca del interruptor del motor.

(1) Las siguientes funciones se desactivan cuando se cancela el sistema de llave inteligente.

  1. Funciones de bloqueo / desbloqueo de la entrada
  2. Función de arranque por pulsación
  3. Función de prevención de olvido de llave dentro del vehículo
  4. Funciones de advertencia de entrada

(2) Cuando se cancela el sistema de llave inteligente de forma manual:

  1. Asegúrese de que se cumplen las siguientes condiciones:
    • El interruptor del motor está apagado.
    • La puerta del conductor está cerrada.
    • La puerta del conductor está desbloqueada.

(3) Pulse el interruptor de desbloqueo del subconjunto del transmisor de la llave eléctrica.

(4) Abra la puerta del conductor antes de que transcurran 5 segundos desde la finalización del paso anterior (puerta del conductor: Cerrada → abierta).

(5) Con la puerta del conductor abierta, pulse el interruptor de desbloqueo del subconjunto del transmisor de la llave eléctrica 2 veces antes de que transcurran 5 segundos desde la finalización del paso anterior.

AVISO:

Si se cierra la puerta del conductor antes o mientras se pulsa el interruptor de desbloqueo, finalizará el modo de ajuste de cancelación de la entrada.

(6) Lleve a cabo los siguientes procedimientos en un tiempo máximo de 30 segundos de completar el paso anterior.

  1. Cierre y abra la puerta del conductor dos veces (puerta del conductor: abierto → cerrado → abierto → cerrado → abierto).
  2. Con la puerta del conductor abierta, pulse el interruptor UNLOCK del subconjunto del transmisor de la llave eléctrica 2 veces.

    AVISO:

    Si se cierra la puerta del conductor antes o mientras se pulsa el interruptor de desbloqueo, finalizará el modo de ajuste de cancelación de la entrada.

  3. Cierre y abra la puerta del conductor (puerta del conductor: abierta → cerrada → abierta).

(7) Cierre la puerta del conductor antes de que transcurran 5 segundos (puerta del conductor: abierta → cerrada).

(8) Compruebe que el avisador acústico del sistema inalámbrico suena dos veces (pitidos cortos) para confirmar que el sistema de llave inteligente se ha cancelado.

(9) Lleve a cabo el siguiente procedimiento para restablecer el sistema de llave inteligente del estado cancelado al estado activo.

  1. Lleve a cabo el procedimiento para cancelar el sistema de llave inteligente nuevamente.
  2. Compruebe que el avisador acústico del sistema inalámbrico suena una vez (pitido corto) para confirmar que el sistema de llave inteligente se ha restablecido al estado activo.

    OBSERVACIÓN:

    • El sistema cambia entre el estado de cancelación y el estado activo cada vez que se realiza el procedimiento manual para cancelar el sistema.
    • El avisador acústico suena dos veces cuando el sistema pasa del estado activo al estado de cancelación y suena una vez cuando el sistema pasa del estado de cancelación al estado activo.
