Toyota Corolla Manual de Taller: Ecu De La Llave Transmisora

Componentes

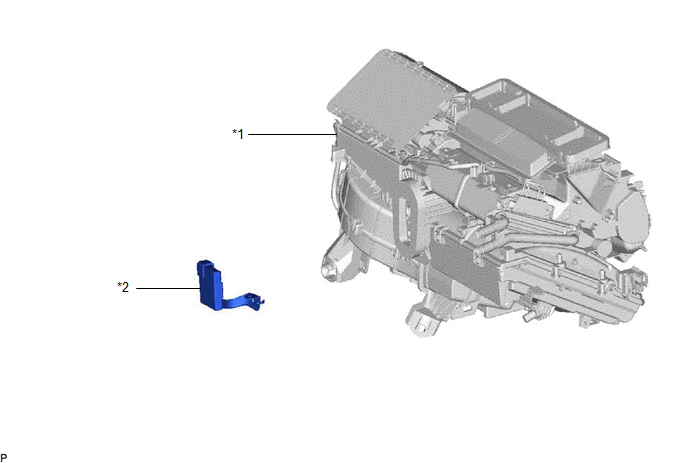

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO

*2

CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO

Haga clic aquí .

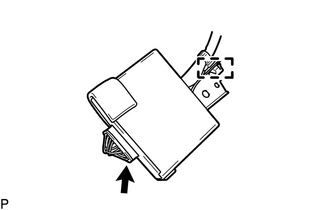

2. EXTRAIGA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

(a) Desenganche la abrazadera.

(b) Desconecte el conector para extraer el conjunto de la ECU de la llave transmisora.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Antes de sustituir el conjunto de la ECU de la llave transmisora, consulte el apartado Registro.

Haga clic aquí .

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

(a) Conecte el conector para instalar el conjunto de la ECU de la llave transmisora.

(b) Enganche la abrazadera.

2. INSTALE EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO

Haga clic aquí .

    Ecu De CertificaciÓn

    Interruptor De La Luz De CortesÍa Del CapÓ Del Motor
