Toyota Corolla Manual de Taller: Amplificador De La Llave Transmisora

Componentes

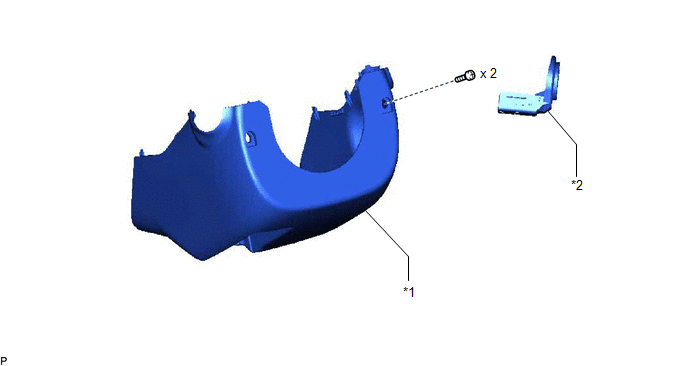

COMPONENTES

ILUSTRACIÓN

CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

BOBINA DE LA LLAVE TRANSMISORA

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí .

2. EXTRAIGA LA BOBINA DE LA LLAVE TRANSMISORA

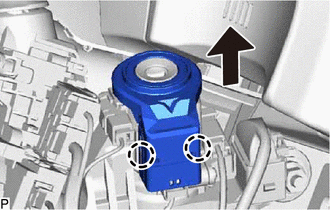

(a) Desenganche las 2 garras y desconecte la bobina de la llave transmisora como se muestra en la ilustración.

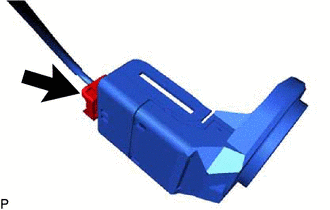

(b) Desconecte el conector y extraiga la bobina de la llave transmisora.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BOBINA DE LA LLAVE TRANSMISORA

(a) Conecte el conector.

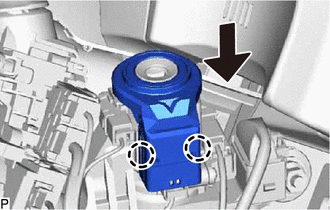

(b) Enganche las 2 garras e instale la bobina de la llave transmisora como se muestra la ilustración.

2. COLOQUE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí .
