Toyota Corolla Manual de Taller: Circuito de la fuente de alimentación del sensor de radar de onda milimétrica

DESCRIPCIÓN

Cuando el interruptor de encendido está en posición ON, se aplica la tensión de la batería al terminal IGB del conjunto del sensor del radar de onda milimétrica.

Este circuito proporciona potencia al conjunto del sensor de radar de onda milimétrica. El conjunto del sensor de radar de onda milimétrica envía ondas de radio hacia un objeto situado por delante y mide la distancia y la dirección del objeto por medio de las reflexiones del rayo. Basándose en la luz reflejada, el sensor calcula la diferencia de velocidad entre el vehículo y el objeto que se encuentra delante. Este dato se transmite al conjunto de la ECU de asistencia a la conducción.

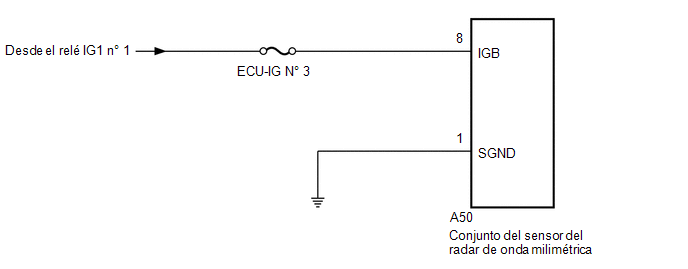

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA (TENSIÓN IGB)

(a) Desconecte el conector A50 del conjunto del sensor de radar de onda milimétrica.

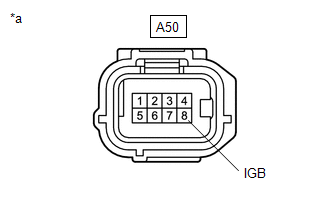

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del radar de onda milimétrica)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A50-8 (IGB) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

(d) Vuelva a conectar el conector A50 del conjunto del sensor de radar de onda milimétrica.

MAL

REPARE O REEMPLACE EL CIRCUITO DE FUENTE DE ALIMENTACIÓN ELÉCTRICA

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA - MASA DE LA CARROCERÍA)

(a) Desconecte el conector A50 del conjunto del sensor de radar de onda milimétrica.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

A50-1 (SGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Vuelva a conectar el conector A50 del conjunto del sensor de radar de onda milimétrica.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
