Toyota Corolla Manual de Taller: Circuito del interruptor de control de la distancia

DESCRIPCIÓN

El interruptor de control de la distancia entre vehículos se utiliza para fijar la distancia para el modo de control de la distancia entre vehículos. El interruptor de control de la distancia entre vehículos está instalado en el conjunto del interruptor de la almohadilla del volante. El valor fijado para la distancia entre vehículos puede modificarse por medio del conjunto del interruptor de la almohadilla del volante (interruptor de control de la distancia entre vehículos) mientras el sistema de control de la velocidad de crucero de radar dinámico controla la velocidad del vehículo en el modo de control de la distancia entre vehículos.

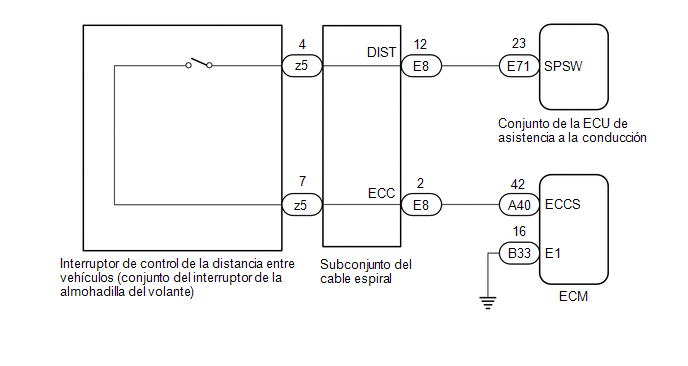

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

    Haga clic aquí

  • Al sustituir el conjunto de la ECU de asistencia a la conducción, sustitúyalo siempre por uno nuevo. Si se utiliza un conjunto de la ECU de asistencia a la conducción previamente instalado en otro vehículo, la información almacenada en la ECU de asistencia a la conducción no coincidirá con la información del vehículo. Como resultado, se almacenará un DTC.

PROCEDIMIENTO

1.

LEA EL VALOR INDICADO EN EL TECHSTREAM (INTERRUPTOR DE CONTROL DE DISTANCIA ENTRE VEHÍCULOS)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Powertrain / Radar Cruise 2 / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Powertrain > Radar Cruise2 > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Distance Control Switch

Señal del interruptor de control de la distancia

ON u OFF

ON: Interruptor de control de distancia en posición ON

OFF: Interruptor de control de distancia en posición OFF

-

Powertrain > Radar Cruise2 > Data List

Pantalla del tester

Distance Control Switch

OK:

El elemento de la lista de datos que aparece en la tabla cambia de acuerdo con el funcionamiento del conjunto del interruptor de la almohadilla del volante (interruptor de control de la distancia vehículo a vehículo).

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

3.

INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Retire el subconjunto del cable espiral.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral.

Haga clic aquí

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL - CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN, ECM Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector del subconjunto del cable espiral.

(b) Desconecte el conector del conjunto de la ECU de asistencia a la conducción.

(c) Desconecte el conector del ECM.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E8-12 (DIST) - E71-23 (SPSW)

Siempre

Inferior a 1 Ω

E8-2 (ECC) - A40-42 (ECCS)

Siempre

Inferior a 1 Ω

E8-12 (DIST) o E71-23 (SPSW) - Masa de la carrocería

Siempre

10 kΩ o superior

E8-2 (ECC) o A40-42 (ECCS) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECM - MASA DE LA CARROCERÍA)

(a) Desconecte el conector del ECM.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

B33-16 (E1) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL ECM (TERMINALES DEL ECM)

(a) Desconecte el conector del ECM.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A40-42 (ECCS) - B33-16 (E1)

Siempre

Inferior a 1 Ω

OK

REEMPLACE EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

MAL

SUSTITUYA EL ECM
