DESCRIPCIÓN

El conjunto del juego de instrumentos recibe señales procedentes del circuito del reóstato de control de luz para ajustar la iluminación del conjunto del juego de instrumentos.

El conjunto del juego de instrumentos ajusta el nivel de iluminación basándose en el accionamiento del usuario del reóstato de control de las luces.

OBSERVACIÓN:

  • El nivel de iluminación del medidor puede ajustarse mediante el reóstato de control de las luces.
  • La iluminación del medidor se atenúa cuando el interruptor de control de las luces se coloca en la posición de luces traseras, faros o AUTO por la noche.
  • Si se ajusta la iluminación del medidor al brillo máximo, se cancelará la atenuación anterior de la iluminación del medidor.
  • Al ajustar la iluminación del medidor al brillo mínimo, la iluminación del medidor casi se apaga (muy tenue) cuando el interruptor de control de las luces se cambia a la posición TAIL o HEAD o AUTO.

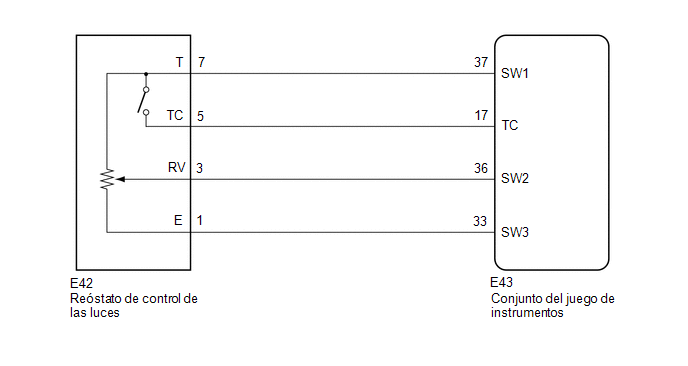

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

COMPROBACIÓN DEL SISTEMA

(a) Confirme estos síntomas.

Resultado:

Resultado

Vaya a

La iluminación del medidor no varía cuando se activa el reóstato de control de las luces.

A

La función de graduación no se puede cancelar.

B
B

IR AL PUNTO 5

A

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (VALOR DEL REÓSTATO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Combination Meter/Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Rheostat value

Valor del reóstato de control de las luces

Mín.: 0 %

Máx.: 100 %

De oscuro (0%) a brillante (100%)

-
Body Electrical > Combination Meter > Data List

Pantalla del tester

Rheostat value

OK:

El valor del reóstato de control de las luces que se indican en el Techstream cambia de acuerdo con el funcionamiento del reóstato de control de las luces real.

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

3.

INSPECCIONE EL REÓSTATO DE CONTROL DE LAS LUCES

(a) Quite el reóstato de control de las luces.

Haga clic aquí

(b) Inspeccione el reóstato de control de las luces.

Haga clic aquí

MAL

SUSTITUYA EL REÓSTATO DE CONTROL DE LAS LUCES

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - REÓSTATO DE CONTROL DE LAS LUCES)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E43-36 (SW2) - E42-3 (RV)

Siempre

Inferior a 1 Ω

E43-33 (SW3) - E42-1 (E)

Siempre

Inferior a 1 Ω

E43-36 (SW2) - Masa de la carrocería

Siempre

10 kΩ o superior

E43-33 (SW3) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

5.

LEA EL VALOR INDICADO EN EL TECHSTREAM (INTERRUPTOR DE CANCELACIÓN DE LAS LUCES TRASERAS)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Combination Meter/Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Tail Cancel SW

Interruptor de desactivación de las luces traseras

OFF (Desactivado) u ON (Activado)

OFF (Desactivado): Interruptor de cancelación de las luces traseras en posición OFF (Desactivado)

ON (Activado): Interruptor de cancelación de luces traseras en la posición ON (Activado)

Se acciona el interruptor de cancelación de las luces traseras cuando se gira la perilla del reóstato de control de luces totalmente hacia arriba.
Body Electrical > Combination Meter > Data List

Pantalla del tester

Tail Cancel SW

OK:

La anomalía del interruptor de cancelación de las luces traseras en el Techstream cambia de acuerdo con el funcionamiento del reóstato de control de las luces real.

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

6.

INSPECCIONE EL REÓSTATO DE CONTROL DE LAS LUCES

(a) Quite el reóstato de control de las luces.

Haga clic aquí

(b) Inspeccione el reóstato de control de las luces.

Haga clic aquí

MAL

SUSTITUYA EL REÓSTATO DE CONTROL DE LAS LUCES

OK

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - REÓSTATO DE CONTROL DE LAS LUCES)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E43-37 (SW1) - E42-7 (T)

Siempre

Inferior a 1 Ω

E43-17 (TC) - E42-5 (TC)

Siempre

Inferior a 1 Ω

E43-37 (SW1) - Masa de la carrocería

Siempre

10 kΩ o superior

E43-17 (TC) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
