DESCRIPCIÓN

En este circuito, el conjunto del juego de instrumentos recibe las señales de temperatura del refrigerante del motor procedentes del ECM a través del sistema de comunicación CAN. El conjunto del juego de instrumentos muestra la temperatura del refrigerante del motor que se define en función de los datos enviados por el ECM.

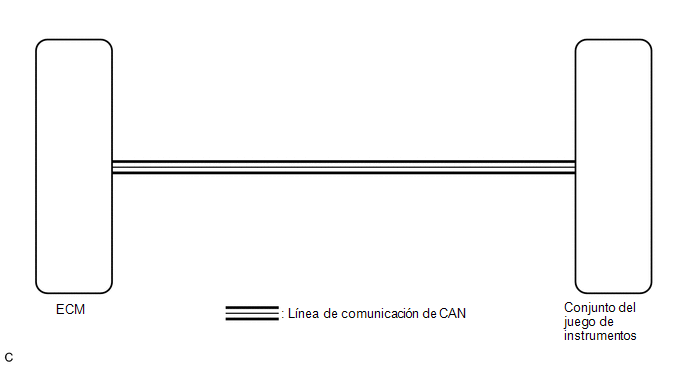

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Si existe un cortocircuito o circuito abierto en el circuito del sensor de temperatura del refrigerante del motor, el ECM almacena códigos DTC. Realice la localización de averías en el sistema SFI.

Para 2ZR-FAE: Haga clic aquí

Para 2ZR-FE: Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se han emitido DTC de comunicación CAN.

Con ECU de pasarela central: Haga clic aquí

Sin ECU de pasarela central: Haga clic aquí

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema de comunicaciones CAN.

A

Se emiten los DTC del sistema de comunicación CAN.

B

B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (FUNCIONAMIENTO DEL MEDIDOR DE LA TEMPERATURA DEL AGUA)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Compruebe el funcionamiento en la siguiente tabla.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Water Temperature Meter Operation

Indicador del receptor de la temperatura del refrigerante del motor

OFF, LOW, NORMAL, HIGH

-

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Water Temperature Meter Operation

OK:

La indicación del medidor del receptor de temperatura del refrigerante del motor es normal.

MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

OK

3.

LEA EL VALOR CON EL TECHSTREAM (TEMPERATURA DEL REFRIGERANTE)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Coolant Temperature

Temperatura del refrigerante del motor

Mín.: 0°C (32°F), máx.: 127.5°C (261.5°F)

75 a 100°C (167 a 212°F): Después de calentar el motor

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

Coolant Temperature

OK:

La temperatura del refrigerante del motor que se visualiza en el Techstream es casi la misma que la de la indicación del medidor del receptor de temperatura del refrigerante del motor.

OBSERVACIÓN:

  • Cuando los valores de la lista de datos coincide con los valores del medidor del receptor de temperatura del refrigerante del motor, se sospecha de un error de emisión de señal del ECM o de una avería interna del conjunto del juego de instrumentos.
  • Cuando los valores de la lista de datos y del indicador del receptor de temperatura del refrigerante del motor no coinciden, se sospecha de una avería interna en el conjunto del juego de instrumentos.
MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

OK

4.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC del sistema SFI.

Para 2ZR-FAE: Haga clic aquí

Para 2ZR-FE: Haga clic aquí

Powertrain > Engine and ECT > Trouble Codes

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema SFI.

A

Se emiten DTC del sistema SFI.

B

B

VAYA AL SISTEMA SFI

A

5.

LEA EL VALOR CON TECHSTREAM (TEMP. REFRIGERANTE, TEMPERATURA DEL REFRIGERANTE)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús:

(1) Para el motor y la ECT: Powertrain / Engine and ECT / Data List.

(2) Para el juego de instrumentos: Body Electrical / Combination Meter / Data List.

(e) Compruebe los valores en la siguiente tabla.

Powertrain > Engine and ECT > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Valor de referencia

Nota de diagnóstico

Coolant Temp

Temperatura del refrigerante del motor

Mín.: -40°C (-40°F), máx.: 140°C (284°F)

75 a 100°C (167 a 212°F): Después de calentar el motor

-

Se trata de la temperatura del refrigerante del motor.

OBSERVACIÓN:

  • Después del calentamiento del motor, la temperatura del refrigerante del motor es de 75 a 100°C (167 a 212°F).
  • Después de una larga fuga, la temperatura del refrigerante del motor, la temperatura del aire de admisión y la temperatura ambiente son aproximadamente iguales.
  • Si el valor es de -40°C (-40°F), o superior a 135°C (275°F), existe un cortocircuito o un circuito abierto en el sensor.
  • Compruebe si el motor se recalienta cuando se indica un valor superior a 135°C (275°F).
Powertrain > Engine and ECT > Data List

Pantalla del tester

Coolant Temp

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Coolant Temperature

Temperatura del refrigerante del motor

Mín.: 0°C (32°F), máx.: 127.5°C (261.5°F)

75 a 100°C (167 a 212°F): Después de calentar el motor

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

Coolant Temperature

Resultado:

Resultado

Vaya a

Los valores de la lista de datos de las ECU coinciden.

A

Los valores de la lista de datos de las ECU no coinciden.

B

OBSERVACIÓN:

  • Cuando los valores de la lista de datos de las ECU coinciden, es posible que haya una avería interna en el ECM.
  • Cuando los valores de la lista de datos de las ECU no coinciden, es posible que haya un error en la señal de salida del ECM o una avería interna en el conjunto del juego de instrumentos.
B

SUSTITUYA EL ECM

A

6.

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos por uno nuevo o por otro que funcione correctamente.

Haga clic aquí

OK:

El funcionamiento del medidor del receptor de temperatura de refrigerante del motor vuelve a ser normal.

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL ECM
