DESCRIPCIÓN

La ECU principal de la carrocería (ECU la red múltiplex de la carrocería) detecta la condición del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes integrado en el conjunto de la cerradura de la puerta del compartimiento de equipajes.

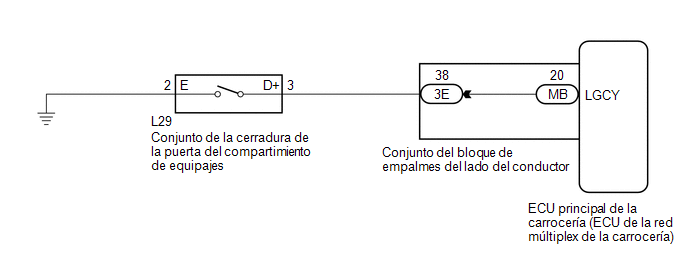

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Luggage Courtesy SW

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

ON u OFF

ON: Puerta del compartimiento de equipajes abierta

OFF: Puerta del compartimiento de equipajes cerrada

-

Body Electrical > Main Body > Data List

Pantalla del tester

Luggage Courtesy SW

OK:

Las condiciones normales citadas anteriormente se visualizan en la pantalla.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Extraiga el conjunto de la cerradura de la puerta del compartimiento de equipajes.

Haga clic aquí

(b) Inspeccione el interruptor de la luz de cortesía de la puerta del compartimiento de equipajes integrado en el conjunto de la cerradura de la puerta del compartimiento de equipajes.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

OK

3.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector 3E del conjunto del bloque de empalmes del lado del conductor.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L29-3 (D+) - 3E-38

Siempre

Inferior a 1 Ω

L29-3 (D+) - Masa de la carrocería

Siempre

10 kΩ o superior

L29-2 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí

(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

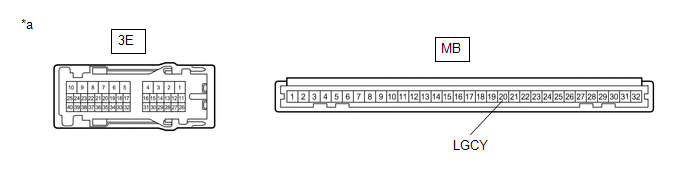

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3E-38 - MB-20 (LGCY)

Siempre

Inferior a 1 Ω

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR
