INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

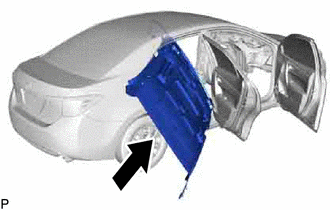

(a) Coloque el conjunto del forro del techo en el vehículo a través de la puerta trasera del pasajero, tal como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el conjunto del forro del techo o el interior del vehículo.

(b) Enganche las 2 guías.

(c) Coloque el conjunto del forro del techo con los 3 clips.

(d) Enganche las 2 garras.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

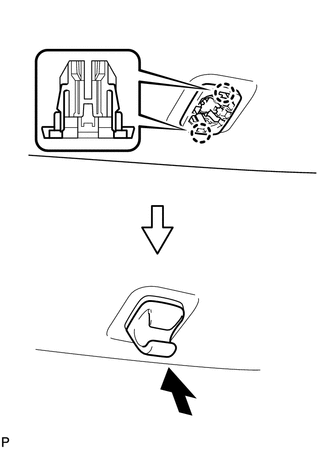

(e) Instale el soporte del parasol tal y como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(f) Para el lado izquierdo del montante delantero:

(1) Enganche las 6 abrazaderas.

(2) Conecte el conector.

(g) Para el montante delantero del lado derecho:

(1) Enganche las 3 abrazaderas.

(2) Conecte el conector.

(h) Para el montante trasero del lado derecho sin radio satélite:

(1) Conecte el conector.

(2) Enganche la abrazadera.

(3) Enganche las 2 guías.

(4) Coloque el perno.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

(i) Para el montante trasero del lado derecho con radio satélite:

(1) Conecte los 2 conectores.

(2) Enganche la abrazadera.

(3) Enganche las 2 guías.

(4) Coloque el perno.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

(j) Con techo deslizante:

(1) Conecte el conector.

(k) con control de seguridad de Toyota P:

(1) Conecte los 2 conectores.

(l) Con espejo EC:

(1) Conecte el conector.

2. COLOQUE LA MOLDURA DE LA GUARNICIÓN DE LA ABERTURA DEL TECHO DESLIZANTE (con techo deslizante)

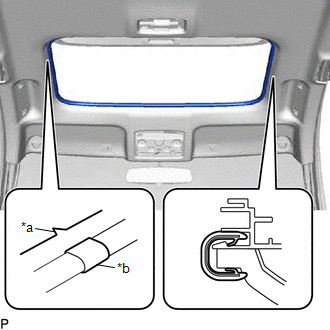

(a) Coloque la marca de alineación de la moldura de la guarnición de la apertura del techo deslizante con la muesca del conjunto del forro del techo para instalar la moldura de la guarnición de la abertura del techo deslizante.

AVISO:

Tras la instalación, compruebe que las esquinas encajan correctamente.

*a

Muesca

*b

Marca de alineación

3. INSTALE EL CONJUNTO DEL PARASOL IZQUIERDO

(a) Para el tornillo "TORX":

(1) Utilice una llave de cubo "TORX" T25 para instalar el conjunto del parasol izquierdo con los 2 tornillos.

(b) Excepto tornillo "TORX":

(1) Instale el conjunto del parasol izquierdo con los 2 tornillos.

4. INSTALE EL CONJUNTO DEL PARASOL DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. INSTALE EL SUBCONJUNTO DEL ASIDERO

OBSERVACIÓN:

Siga el mismo procedimiento para todos los subconjuntos de asideros.

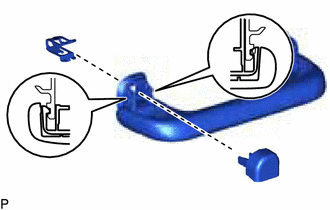

(a) Instale el clip en el asidero.

OBSERVACIÓN:

Siga el mismo procedimiento en los lados izquierdo y derecho.

(b) Instale provisionalmente la cubierta de asidero izquierda en el asidero como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en los lados izquierdo y derecho.

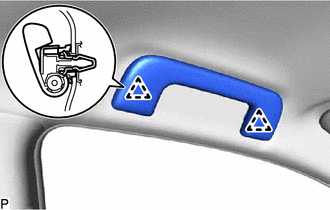

(c) Enganche los 2 clips y coloque el subconjunto del asidero.

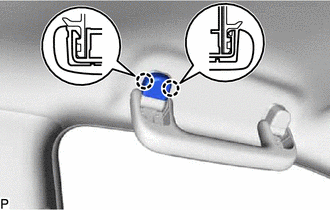

(d) Enganche las 2 garras para instalar la cubierta del asidero de la puerta izquierda.

AVISO:

Después de instalar la cubierta del asidero de la puerta izquierda y derecha, asegúrese de que los 2 clips del subconjunto del asidero de la puerta están bien enganchados.

OBSERVACIÓN:

Siga el mismo procedimiento en los lados izquierdo y derecho.

6. INSTALE EL CONJUNTO DE LA LUZ INTERIOR N° 1

Haga clic aquí

7. INSTALE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (sin techo deslizante)

Haga clic aquí

8. INSTALE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

Haga clic aquí

9. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 1 (con Toyota Safety Sense P)

Haga clic aquí

10. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 2 (con Toyota Safety Sense P)

Haga clic aquí

11. COLOQUE LA CUBIERTA DEL ESPEJO RETROVISOR INTERIOR (con cubierta)

Haga clic aquí

12. INSTALE LA CAJA DE LA CONSOLA DELANTERA

Haga clic aquí

13. INSTALE LA PARTE SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

14. COLOQUE EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

(a) Enganche las 3 guías y los 4 clips para instalar el conjunto del embellecedor lateral interior izquierdo del techo.

15. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

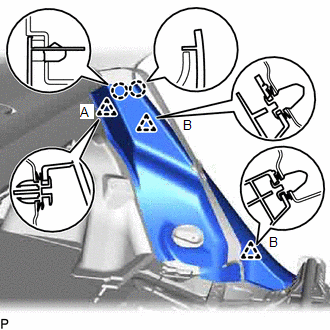

(a) Enganche las 2 garras y los 2 clips (B).

(b) Enganche el clip (A) e instale el embellecedor lateral del asiento trasero izquierdo.

16. INSTALE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

(a) Instale el subconjunto de la bisagra del respaldo trasero con el perno.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

17. COLOQUE EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

19. INSTALE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. INSTALE EL CONJUNTO IZQUIERDO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

(a) Pase el anclaje del piso del conjunto del cinturón de seguridad exterior del asiento delantero izquierdo a través del conjunto del embellecedor izquierdo del montante central.

(b) Enganche el clip y las 2 guías.

(c) Instale el conjunto del embellecedor izquierdo del montante central con los 2 tornillos.

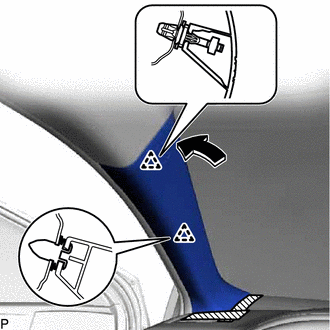

21. INSTALE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

(a) Enganche las 2 garras, los 3 clips y las 2 guías para instalar el embellecedor inferior izquierdo del montante central.

22. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

Haga clic aquí

23. COLOQUE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado izquierdo)

Haga clic aquí

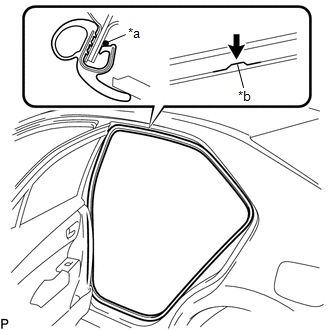

24. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

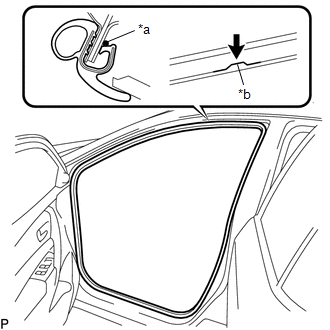

(a) Alinee la marca de alineamiento (blanco) de la banda protectora con la parte que sobresale en la brida de la carrocería del vehículo indicada por la flecha en la ilustración, e instale la banda protectora de la abertura de la puerta trasera izquierda.

AVISO:

Tras la instalación, compruebe que las esquinas encajan correctamente.

*a

Marca de alineación (blanca)

*b

Posición de la brida

25. COLOQUE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

(a) Enganche las 5 garras y la guía para instalar el estribo de la puerta trasera izquierda.

26. INSTALE EL CONJUNTO DEL EMBELLECEDOR IZQUIERDO DEL MONTANTE DELANTERO

(a) Con airbag de cortina:

(1) Quite la cubierta protectora.

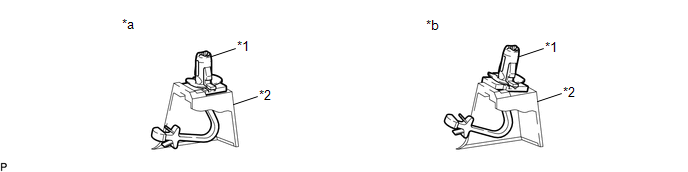

(b) Enganche el clip del embellecedor del montante delantero por el conjunto del embellecedor del montante delantero izquierdo.

OBSERVACIÓN:

Asegúrese de que el clip del embellecedor del montante delantero se enganche correctamente.

*1

Clip del embellecedor del montante delantero

*2

Conjunto del embellecedor del montante delantero izquierdo

*a

Correcto

*b

Incorrecto

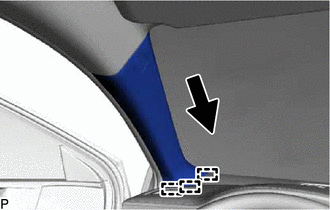

(c) Empuje el conjunto de embellecedor del montante delantero izquierdo, como se muestra en la ilustración, para enganchar las 3 guías.

(d) Enganche el clip del embellecedor del montante delantero y el clip para colocar el conjunto del embellecedor del montante delantero izquierdo como se muestra en la ilustración.

(e) Con airbag de cortina:

OBSERVACIÓN:

Asegúrese de que el conjunto del airbag de cortina izquierdo no haya quedado atrapado.

27. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

(a) Alinee la marca de alineamiento (azul) de la banda protectora con la parte que sobresale en la brida de la carrocería del vehículo indicada por la flecha en la ilustración, e instale la banda protectora de la abertura de la puerta delantera izquierda.

AVISO:

Tras la instalación, compruebe que las esquinas encajan correctamente.

*a

Marca de alineación (azul)

*b

Posición de la brida

28. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

(a) Enganche el clip.

(b) Instale la placa de guarnición del lado izquierdo del cubretableros con el clip.

29. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

(a) Enganche las 8 garras y las 2 guías para instalar el estribo de la puerta delantera izquierda.

30. INSTALE EL CONJUNTO DERECHO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

31. INSTALE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

32. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

33. INSTALE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

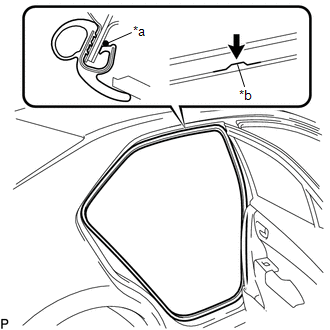

34. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

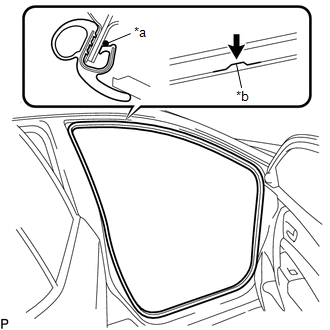

(a) Alinee la marca de alineamiento (amarillo) de la banda protectora con la parte que sobresale en la brida de la carrocería del vehículo indicada por la flecha en la ilustración, e instale la banda protectora de la abertura de la puerta trasera derecha.

AVISO:

Tras la instalación, compruebe que las esquinas encajan correctamente.

*a

Marca de alineación (amarilla)

*b

Posición de la brida

35. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

36. INSTALE EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

37. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

(a) Alinee la marca de alineamiento (rojo) de la banda protectora con la parte que sobresale en la brida de la carrocería del vehículo indicada por la flecha en la ilustración, e instale la banda protectora de la abertura de la puerta delantera derecha.

AVISO:

Tras la instalación, compruebe que las esquinas encajan correctamente.

*a

Marca de alineamiento (roja)

*b

Posición de la brida

38. INSTALE LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

39. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

40. INSTALE EL CONJUNTO DEL ASIENTO TRASERO

con reposacabezas no extraíble:

Haga clic aquí

con reposacabezas extraíble:

Haga clic aquí

41. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para asiento manual)

Fabricados por TMMC:

Haga clic aquí

Fabricados por TMMMS:

Haga clic aquí

42. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para asiento eléctrico)

Fabricados por TMMC:

Haga clic aquí

Fabricados por TMMMS:

Haga clic aquí

43. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
