Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL CABLE DEL TECHO N° 1

(a) Sin techo deslizante:

(1) Alinee la cinta de señalización del cable del techo n° 1, tal como se muestra en la ilustración.

*A

Con espejo retrovisor EC o Toyota Safety Sense P

-

-

*a

Cinta de señalización

*b

Área de ajuste

OBSERVACIÓN:

Fije la longitud adicional del cable del techo n° 1 en la zona de ajuste.

(b) Con techo deslizante:

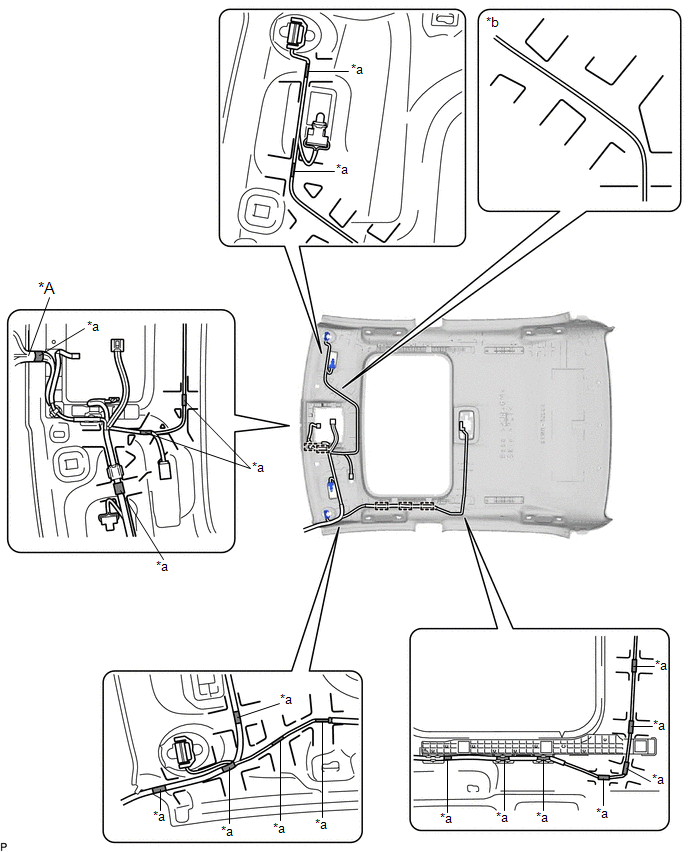

(1) Alinee la cinta de señalización del cable del techo n° 1, tal como se muestra en la ilustración.

*A

Con espejo retrovisor EC o Toyota Safety Sense P

-

-

*a

Cinta de señalización

*b

Área de ajuste

OBSERVACIÓN:

Fije la longitud adicional del cable del techo n° 1 en la zona de ajuste.

(2) Enganche las 5 abrazaderas.

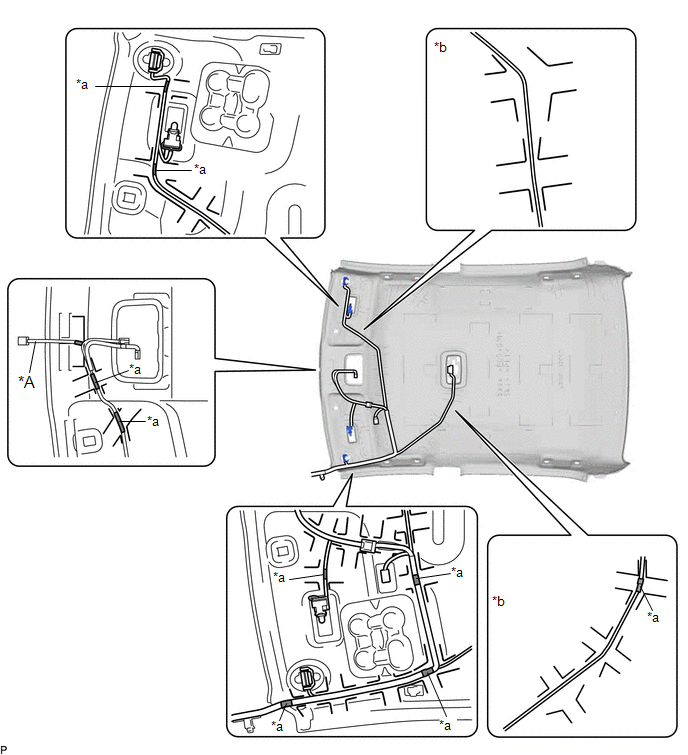

(c) Sin techo deslizante:

(1) Instale el cable del techo n° 1 en el conjunto del forro del techo con cinta adhesiva.

*A

Con espejo retrovisor EC o Toyota Safety Sense P

-

-

*1

Cable del techo n° 1

-

-

*a

Parte A

*b

Parte B

*c

Tamaño de la cinta adhesiva

*d

Correcto

*e

Incorrecto

-

-

Cinta adhesiva

-

-

Tamaño de la cinta adhesiva

Área

Dimensiones

Área

Dimensiones

A

20 mm (0.787 pulg.)

B

80 mm (3.15 pulg.)

AVISO:

  • Aplique la cinta de modo que sujete bien.
  • No toque la superficie adhesiva cuando aplique la cinta; en caso contrario, podría no adherirse.

OBSERVACIÓN:

Aplique cinta adhesiva en la parte A y B en el orden indicado en la ilustración.

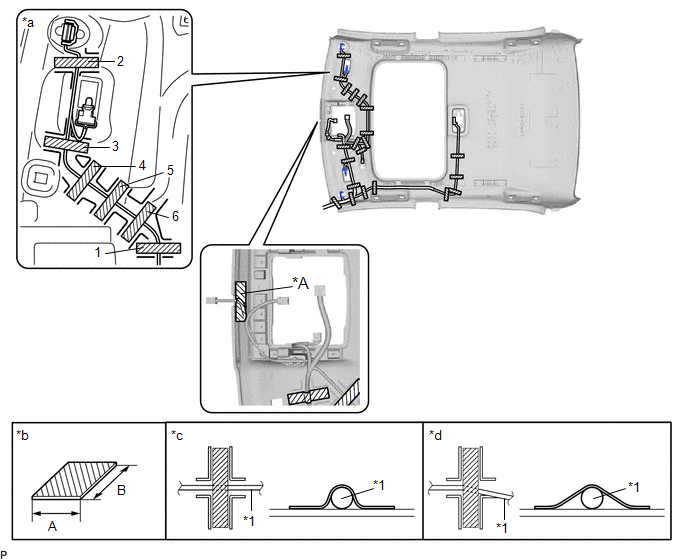

(d) Con techo deslizante:

(1) Instale el cable del techo n° 1 en el conjunto del forro del techo con cinta adhesiva.

*A

Con espejo retrovisor EC o Toyota Safety Sense P

-

-

*1

Cable del techo n° 1

-

-

*a

Parte A

*b

Tamaño de la cinta adhesiva

*c

Correcto

*d

Incorrecto

Cinta adhesiva

-

-

Tamaño de la cinta adhesiva

Área

Dimensiones

Área

Dimensiones

A

20 mm (0.787 pulg.)

B

80 mm (3.15 pulg.)

AVISO:

  • Aplique la cinta de modo que sujete bien.
  • No toque la superficie adhesiva cuando aplique la cinta; en caso contrario, podría no adherirse.

OBSERVACIÓN:

Aplique cinta adhesiva en la parte A en el orden que se indica en la ilustración.

2. INSTALE EL CONJUNTO DE LA LUZ DE CORTESÍA

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

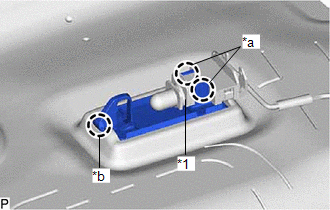

(a) Enganche la garra (B) para instalar el conjunto de la luz de cortesía.

*1

Portalámparas

*a

Garra (A)

*b

Garra (B)

(b) Enganche las 2 garras (A) para instalar el portalámparas en el conjunto de la luz de cortesía.

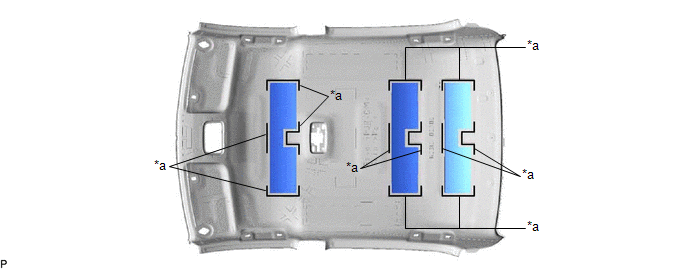

3. INSTALE LA ALMOHADILLA SILENCIADORA N° 2 DEL TECHO (sin techo deslizante)

(a) Alinee las 3 almohadillas silenciadoras n° 2 del techo con las marcas del conjunto del forro del techo y coloque las almohadillas con adhesivo caliente derretido, tal como se muestra en la ilustración.

*a

Marca

-

-

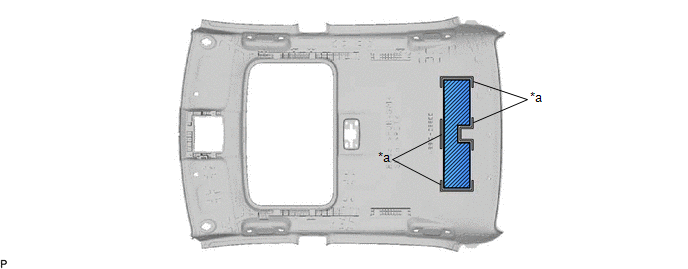

4. INSTALE EL CONJUNTO DE LA ALMOHADILLA SILENCIADORA N° 2 DEL TECHO (con techo deslizante)

(a) Alinee la almohadilla silenciadora n° 2 del techo con las marcas del conjunto del forro del techo y coloque la almohadillas con adhesivo caliente derretido, tal como se muestra en la ilustración.

*a

Marca

-

-

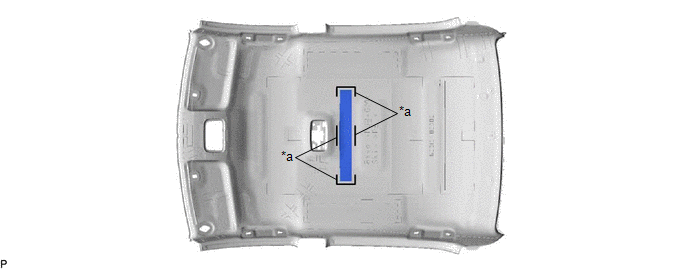

5. INSTALE LA ALMOHADILLA SILENCIADORA N° 1 DEL TECHO (sin techo deslizante)

(a) Alinee la almohadilla silenciadora n° 1 del techo con las marcas del conjunto del forro del techo y coloque la almohadillas con adhesivo caliente derretido, tal como se muestra en la ilustración.

*a

Marca

-

-

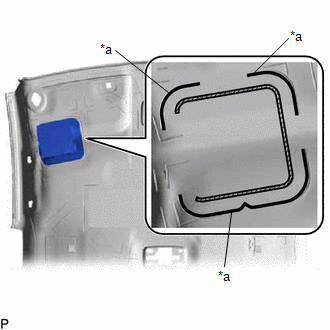

6. COLOQUE LA ALMOHADILLA IZQUIERDA DEL FORRO DEL TECHO (sin techo deslizante)

(a) Alinee la almohadilla izquierda del forro del techo con las marcas del conjunto del forro del techo e instale la almohadilla con adhesivo caliente derretido, tal como se muestra en la ilustración.

*a

Marca

-

-

Adhesivo caliente derretido

-

-

7. COLOQUE LA ALMOHADILLA DERECHA DEL FORRO DEL TECHO (sin techo deslizante)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

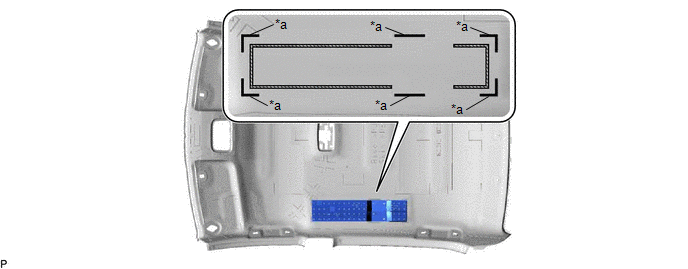

8. COLOQUE LA ALMOHADILLA DEL SILENCIADOR DEL RIEL LATERAL IZQUIERDO DEL TECHO (sin techo deslizante)

(a) Alinee la almohadilla silenciadora del riel lateral izquierdo del techo con las marcas del conjunto del forro del techo e instale la almohadilla con adhesivo caliente derretido, tal como se muestra en la ilustración.

*a

Marca

Adhesivo caliente derretido

9. COLOQUE LA ALMOHADILLA DEL SILENCIADOR DEL RIEL LATERAL DERECHO DEL TECHO (sin techo deslizante)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

10. INSTALE LA CAJA DEL MICRÓFONO N° 1

Haga clic aquí

11. COLOQUE EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO

Haga clic aquí

12. INSTALE EL CONJUNTO N° 1 DE LA ANTENA DEL AMPLIFICADOR

Haga clic aquí
