Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para asiento manual)

Fabricados por TMMC:

Haga clic aquí

Fabricados por TMMMS:

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para asiento eléctrico)

Fabricados por TMMC:

Haga clic aquí

Fabricados por TMMMS:

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO

con reposacabezas no extraíble:

Haga clic aquí

con reposacabezas extraíble:

Haga clic aquí

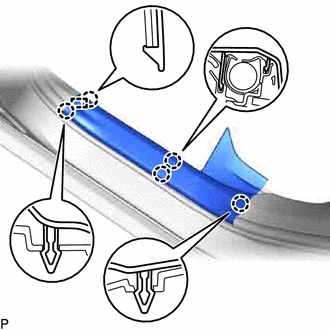

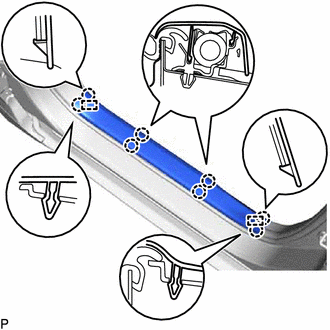

5. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

(a) Desenganche las 8 garras y las 2 guías para extraer el estribo de la puerta delantera izquierda.

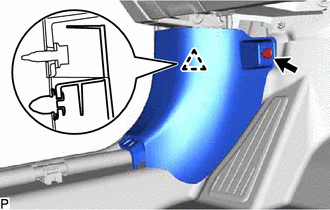

6. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

(a) Retire el clip.

(b) Desenganche el clip y quite la placa de guarnición del lado izquierdo del cubretableros.

7. EXTRAIGA LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

(a) Extraiga la banda protectora de guarnición de la abertura de la puerta delantera izquierda.

8. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

(a) Aplique cinta protectora alrededor del conjunto del embellecedor del montante delantero izquierdo como se muestra en la ilustración.

*1

Clip del embellecedor del montante delantero

Cinta protectora

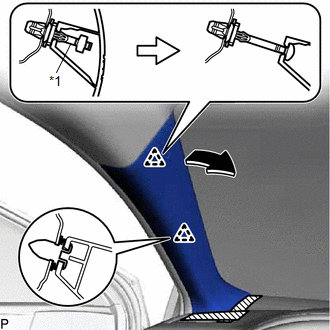

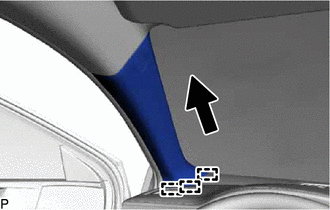

(b) Tire de la parte superior del conjunto del embellecedor del montante delantero izquierdo hacia el interior del habitáculo para desenganchar el pasador y el conjunto del embellecedor del montante delantero izquierdo de la base del pasador del embellecedor del montante delantero.

OBSERVACIÓN:

Deje el conjunto del embellecedor izquierdo del montante delantero colgando del clip del embellecedor del montante delantero.

(c) Mientras introduce las lengüetas de clip del embellecedor del montante delantero como se muestra en la ilustración, desengánchelo.

AVISO:

  • Los clip del embellecedor del montante delantero son reutilizables si no están dañados.
  • Si el clip del embellecedor del montante delantero está dañado, sustitúyalo por uno nuevo.

OBSERVACIÓN:

Cuando el clip del embellecedor del montante delantero no puede desengancharse rápidamente:

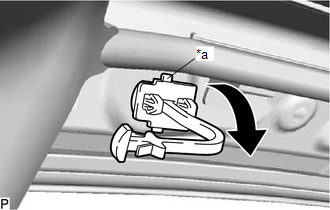

  1. Mientras introduce con el dedo la lengüeta de clip del embellecedor del montante delantero, muévalo en la dirección que se muestra en la ilustración.

    *a

    Pestaña

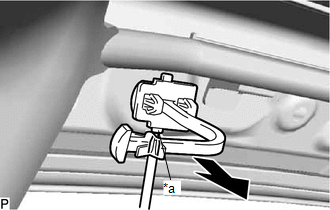

  2. Mientras tira del clip del embellecedor del montante delantero como se muestra en la ilustración, empuje la lengüeta del clip del embellecedor del montante delantero y desenganche con un destornillador el clip del embellecedor del montante delantero.

    *a

    Pestaña

(d) Desenganche las 3 guías para extraer el conjunto del embellecedor del montante delantero izquierdo como se muestra en la ilustración.

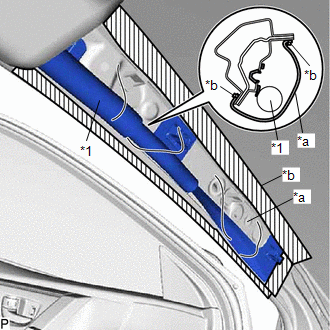

(e) Con airbag de cortina:

(1) Proteja el conjunto del airbag de cortina izquierdo.

Cubra el conjunto del airbag de cortina izquierdo con un trapo o un trozo de nailon y fije los bordes de la cubierta con cinta, como muestra la ilustración.

AVISO:

Cubra el conjunto del airbag de cortina izquierdo con una cubierta de protección en cuanto quite el conjunto del embellecedor del montante delantero izquierdo.

*1

Conjunto del airbag de cortina izquierdo

*a

Cubierta protectora

*b

Cinta adhesiva

9. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

(a) Desenganche las 5 garras y la guía para extraer el estribo de la puerta trasera izquierda.

10. EXTRAIGA LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

(a) Extraiga la banda protectora de la guarnición de la apertura de la puerta trasera izquierda.

11. RETIRE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado izquierdo)

Haga clic aquí

12. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

Haga clic aquí

13. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

(a) Desenganche las 2 garras, los 3 clips y las 2 guías para extraer el embellecedor inferior izquierdo del montante central.

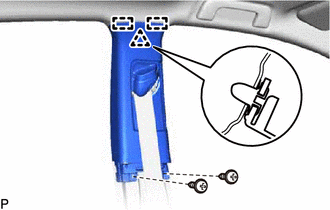

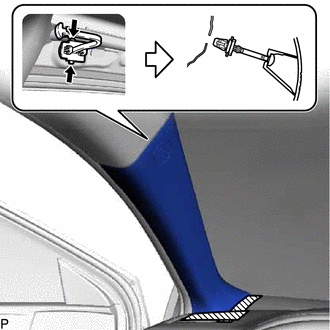

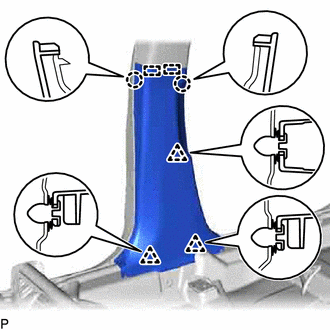

14. EXTRAIGA EL CONJUNTO IZQUIERDO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

(a) Quite los 2 tornillos.

(b) Desenganche el clip y las 2 guías.

AVISO:

  • Si el clip está dañado, no es reutilizable.
  • Si el clip está dañado, sustitúyalo por uno nuevo.

(c) Pase el anclaje del piso del conjunto del cinturón de seguridad exterior del asiento delantero izquierdo a través del conjunto del embellecedor izquierdo del montante central para extraerlo.

15. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

16. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. EXTRAIGA LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

19. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. EXTRAIGA LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

21. RETIRE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

22. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

23. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

24. EXTRAIGA EL CONJUNTO DERECHO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

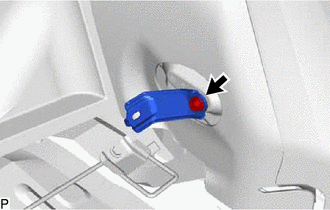

25. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

(a) Afloje el perno para extraer el subconjunto de la bisagra del respaldo del asiento trasero.

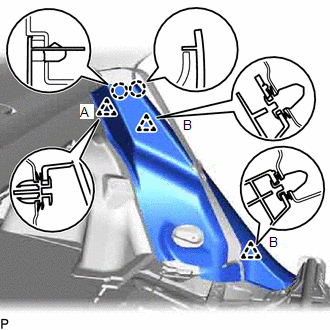

26. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

(a) Desenganche el clip (A).

(b) Suelte las 2 garras y los 2 clips (B), y extraiga el embellecedor lateral del asiento trasero izquierdo.

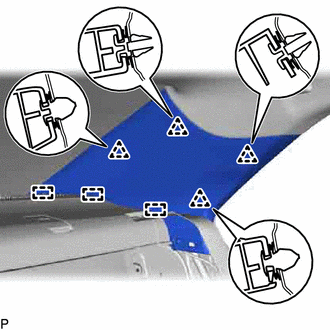

27. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

(a) Suelte los 4 clips y las 3 guías, y después extraiga el conjunto del embellecedor interior lateral izquierdo del techo.

AVISO:

  • Si el clip está dañado, no es reutilizable.
  • Si el clip está dañado, sustitúyalo por uno nuevo.

28. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

29. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

30. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

31. EXTRAIGA LA PARTE SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

32. EXTRAIGA LA CAJA DE LA CONSOLA DELANTERA

Haga clic aquí

33. EXTRAIGA LA CUBIERTA DEL ESPEJO RETROVISOR INTERIOR (con cubierta)

Haga clic aquí

34. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 2 (con Toyota Safety Sense P)

Haga clic aquí

35. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 1 (con Toyota Safety Sense P)

Haga clic aquí

36. EXTRAIGA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (sin techo deslizante)

Haga clic aquí

37. EXTRAIGA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

Haga clic aquí

38. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR N° 1

Haga clic aquí

39. EXTRAIGA EL SUBCONJUNTO DEL ASIDERO

OBSERVACIÓN:

Siga el mismo procedimiento para todos los subconjuntos de asideros.

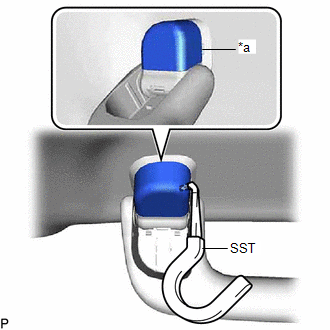

(a) Inserte las SST en la muesca izquierda de la cubierta del asidero como se muestra en la ilustración.

SST: 09813-00010

AVISO:

Para evitar que resulte dañado el conjunto del asidero, asegúrese de insertar las SST directamente en la muesca.

*a

Muesca

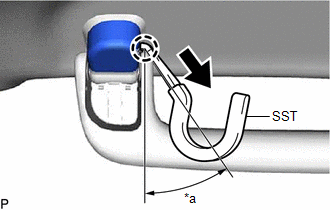

(b) Tire de las SST, como se muestra en la ilustración para desenganchar la garra.

AVISO:

Para evitar que resulte dañado el conjunto del asidero, asegúrese de tirar de las SST únicamente como se muestra en la ilustración.

OBSERVACIÓN:

Utilice el mismo procedimiento para la garra del otro lado de la cubierta del asidero izquierdo.

*a

30 a 45°

Tire en este sentido

(c) Extraiga la cubierta del asidero izquierdo.

OBSERVACIÓN:

Siga el mismo procedimiento en los lados izquierdo y derecho.

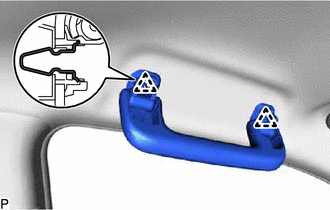

(d) Desenganche los 2 clips y extraiga el asidero.

(e) Quite los 2 clips de la carrocería del vehículo.

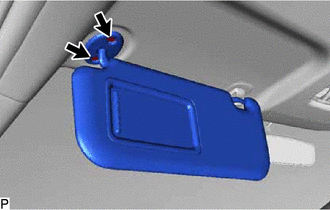

40. EXTRAIGA EL CONJUNTO DEL PARASOL IZQUIERDO

(a) Para el tornillo "TORX":

(1) Utilice una llave de cubo "TORX" T25 para extraer los 2 tornillos y el conjunto del parasol izquierdo.

(b) Excepto tornillo "TORX":

(1) Extraiga los 2 tornillos y el conjunto del parasol izquierdo.

41. EXTRAIGA EL CONJUNTO DEL PARASOL DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

42. EXTRAIGA LA MOLDURA DE LA GUARNICIÓN DE LA ABERTURA DEL TECHO DESLIZANTE (con techo deslizante)

(a) Extraiga la moldura de la guarnición de la abertura del techo deslizante.

43. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

(a) Con espejo EC:

(1) Desconecte el conector.

(b) con control de seguridad de Toyota P:

(1) Desconecte los 2 conectores.

(c) Con techo deslizante:

(1) Desconecte el conector.

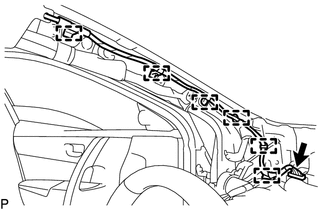

(d) Para el lado izquierdo del montante delantero:

(1) Desconecte el conector.

(2) Extraiga las 6 abrazaderas con un extractor de clips.

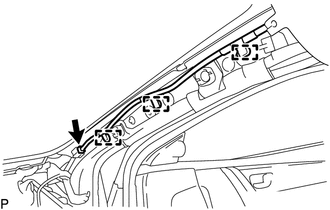

(e) Para el montante delantero del lado derecho:

(1) Desconecte el conector.

(2) Extraiga las 3 abrazaderas con un extractor de clips.

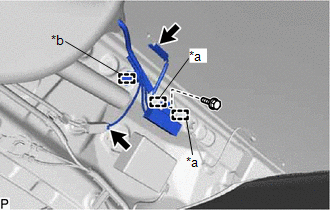

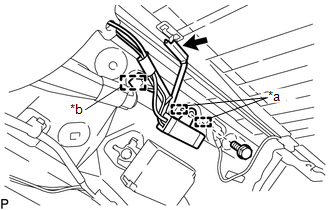

(f) Para el montante trasero del lado derecho sin radio satélite:

(1) Extraiga el perno.

(2) Desenganche las 2 guías.

(3) Desenganche la abrazadera usando un extractor de clips.

(4) Desconecte el conector.

*a

Guía

*b

Abrazadera

(g) Para el montante trasero del lado derecho con radio satélite:

(1) Extraiga el perno.

(2) Desenganche las 2 guías.

(3) Desenganche la abrazadera usando un extractor de clips.

(4) Desconecte los 2 conectores.

*a

Guía

*b

Abrazadera

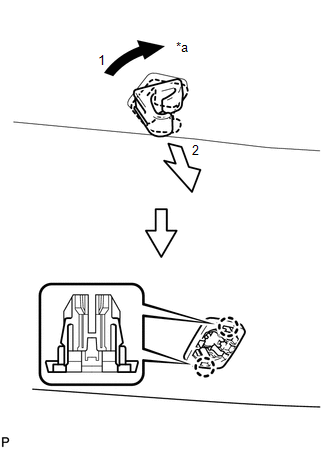

(h) Gire el soporte del parasol unos 45° y extráigalo, tal como indican las flechas, en el orden que se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

*a

45°

(i) Desenganche las 2 garras para extraer el soporte del parasol.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(j) Extraiga los 3 clips con un extractor de clips.

(k) Desenganche las 2 guías.

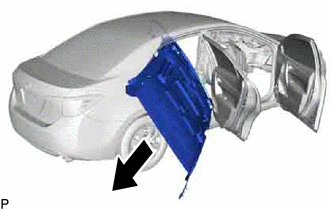

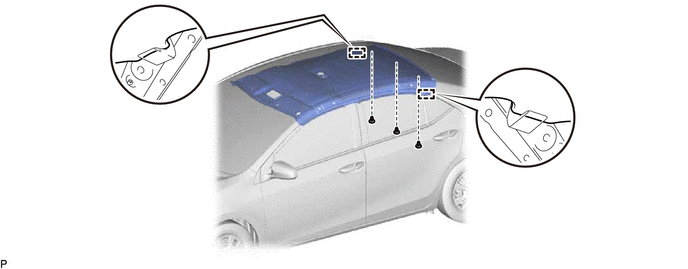

(l) Extraiga el conjunto del forro del techo del vehículo a través de la puerta del pasajero trasero, tal como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el conjunto del forro del techo o el interior del vehículo.
