Toyota Corolla Manual de Taller: Componentes

COMPONENTES

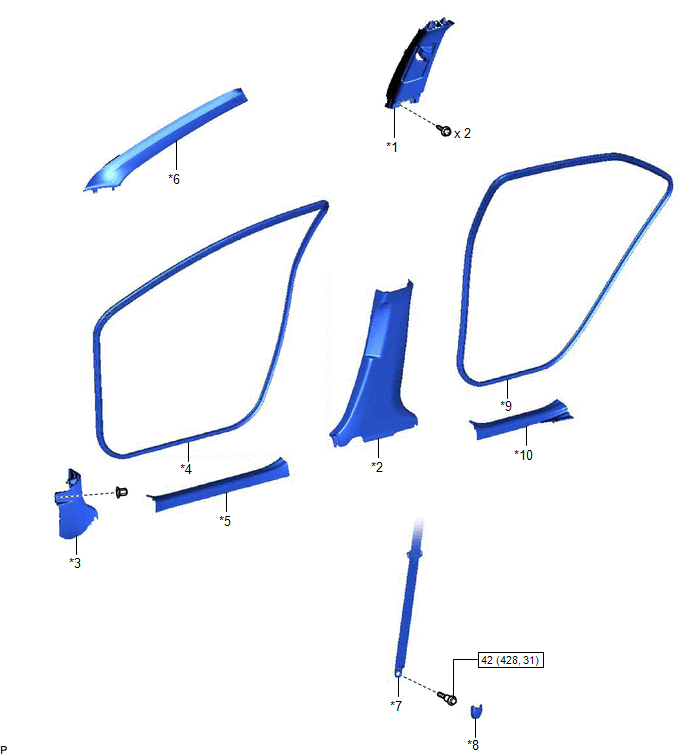

ILUSTRACIÓN

*1

CONJUNTO IZQUIERDO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

*2

EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

*3

PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

*4

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

*5

ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

*6

CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

*7

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

*8

CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

*9

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*10

ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

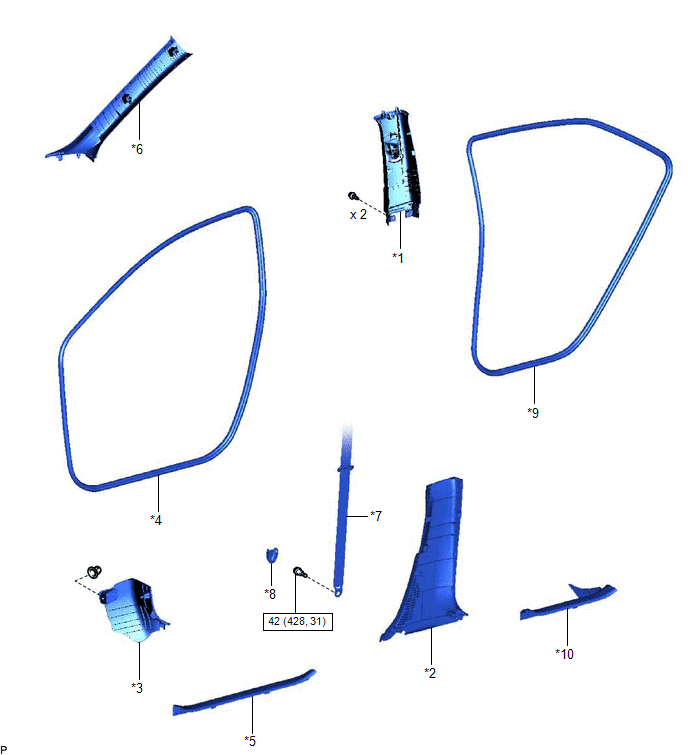

ILUSTRACIÓN

*1

CONJUNTO DERECHO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

*2

EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO

*3

PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

*4

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

*5

ESTRIBO DE LA PUERTA DELANTERA DERECHA

*6

CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

*7

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

*8

CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

*9

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

*10

ESTRIBO DE LA PUERTA TRASERA DERECHA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

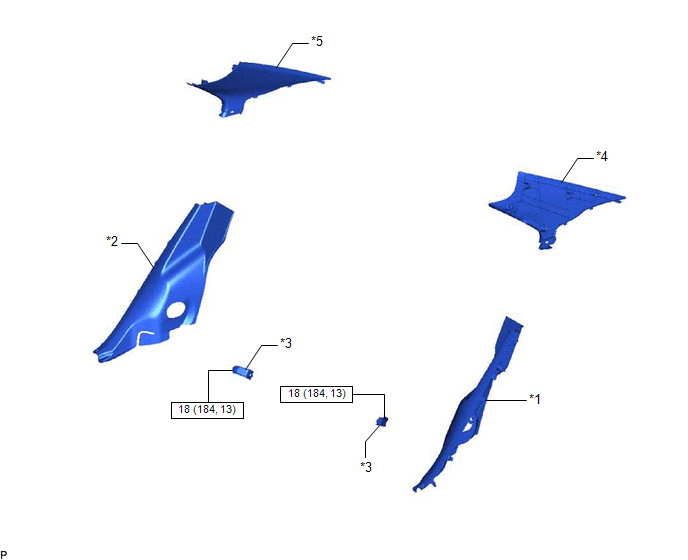

ILUSTRACIÓN

*1

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

*2

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

*3

SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

*4

CONJUNTO DEL EMBELLECEDOR INTERIOR IZQUIERDO DEL LADO DEL TECHO

*5

CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL LADO DEL TECHO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

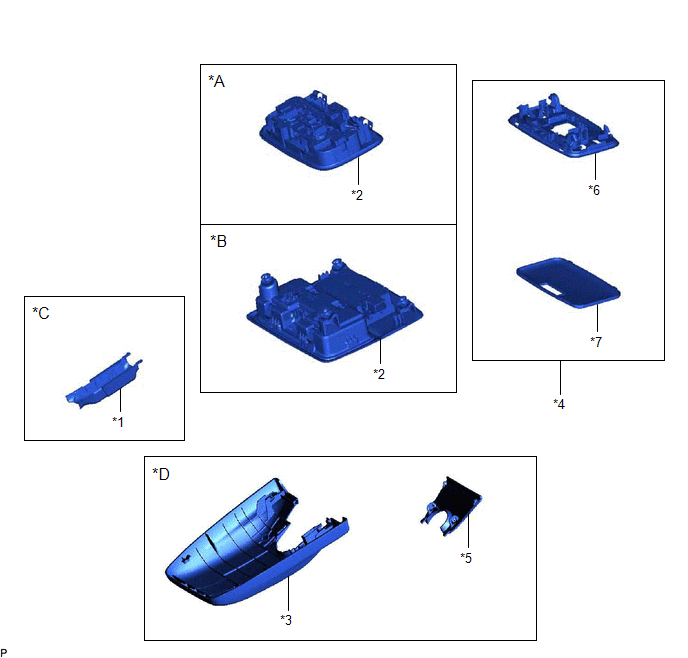

ILUSTRACIÓN

*A

Sin techo deslizante

*B

Con techo deslizante

*C

Con cubierta

*D

con control de seguridad de la posición P

*1

CUBIERTA DEL ESPEJO RETROVISOR INTERIOR

*2

CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

*3

CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 1

*4

CONJUNTO DE LA LUZ INTERIOR N° 1

*5

CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 2

*6

ALOJAMIENTO DE LA LUZ INTERIOR N° 1

*7

LENTE DE LA LUZ INTERIOR N° 1

-

-

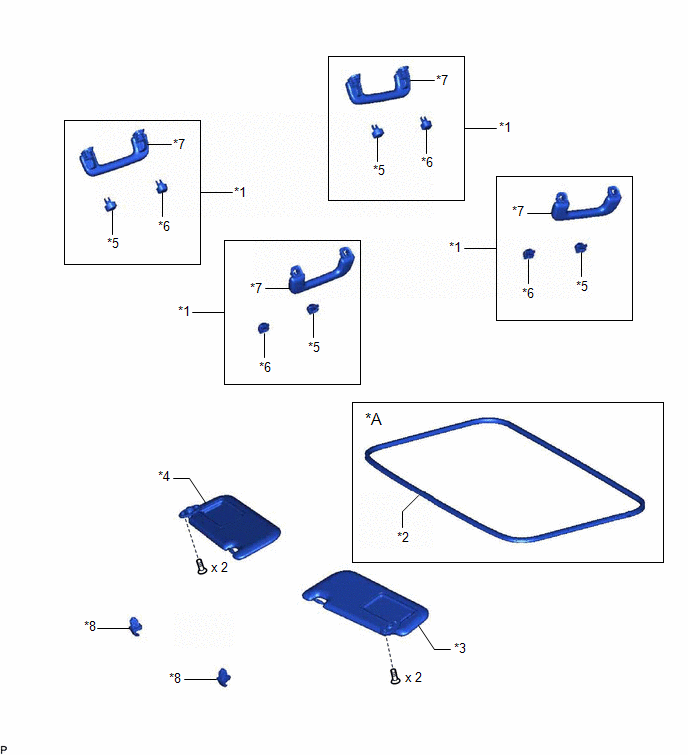

ILUSTRACIÓN

*A

Con techo deslizante

-

-

*1

SUBCONJUNTO DEL ASIDERO

*2

MOLDURA DE LA GUARNICIÓN DE LA APERTURA DEL TECHO DESLIZANTE

*3

CONJUNTO DEL PARASOL IZQUIERDO

*4

CONJUNTO DEL PARASOL DERECHO

*5

CUBIERTA IZQUIERDA DEL ASIDERO

*6

CUBIERTA DERECHA DEL ASIDERO

*7

ASIDERO

*8

SOPORTE DEL PARASOL

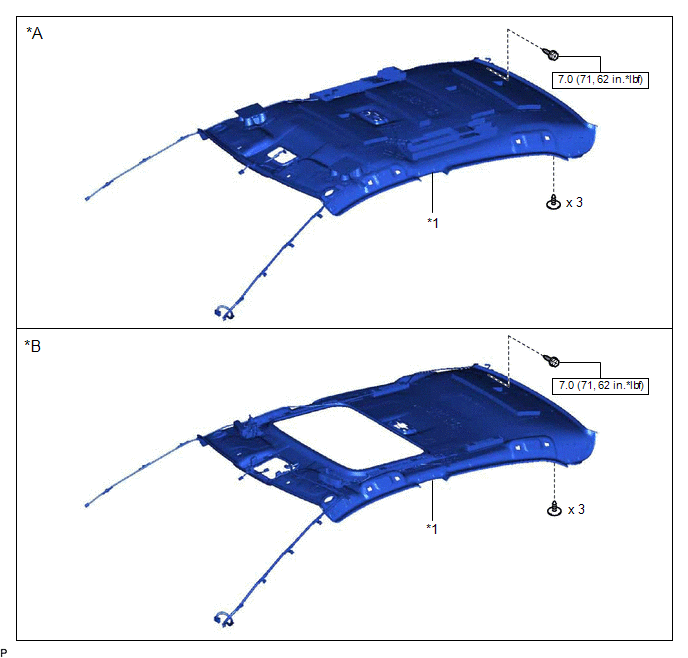

ILUSTRACIÓN

*A

Sin techo deslizante

*B

Con techo deslizante

*1

CONJUNTO DEL FORRO DEL TECHO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

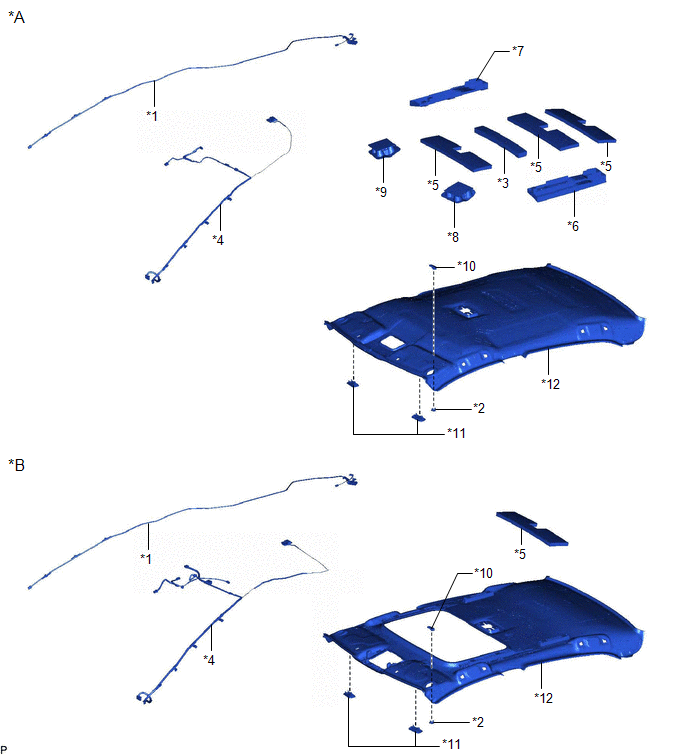

ILUSTRACIÓN

*A

Sin techo deslizante

*B

Con techo deslizante

*1

CONJUNTO DE LA ANTENA DEL AMPLIFICADOR N° 1

*2

CAJA DEL MICRÓFONO N° 1

*3

ALMOHADILLA DEL SILENCIADOR DEL TECHO N° 1

*4

CABLE DEL TECHO N° 1

*5

ALMOHADILLA DEL SILENCIADOR DEL TECHO N° 2

*6

ALMOHADILLA IZQUIERDA DEL FORRO DEL TECHO

*7

ALMOHADILLA DERECHA DEL FORRO DEL TECHO

*8

ALMOHADILLA SILENCIADORA DEL RIEL LATERAL IZQUIERDO DEL TECHO

*9

ALMOHADILLA SILENCIADORA DEL RIEL LATERAL DERECHO DEL TECHO

*10

CONJUNTO DEL MICRÓFONO DEL TELÉFONO

*11

CONJUNTO DE LA LUZ DE CORTESÍA

*12

CONJUNTO DEL FORRO DEL TECHO

    Forro Del Techo

    ExtracciÓn
