Componentes

COMPONENTES

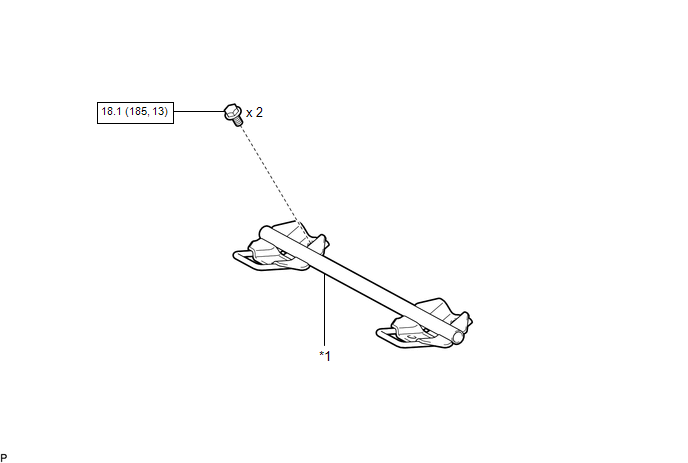

ILUSTRACIÓN

*1

SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO

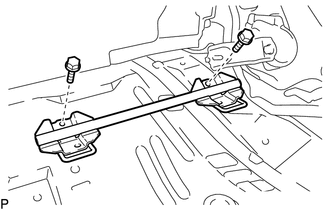

(a) Extraiga los 2 pernos y el subconjunto del soporte de anclaje cruzado.
