Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Efectúe la "Inspección después de la reparación" tras sustituir el subconjunto de la culata.

Haga clic aquí

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

Haga clic aquí

2. INSPECCIONE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DE HOLGURA DE LA VÁLVULA

Haga clic aquí

3. INSPECCIONE EL PERNO DE FIJACIÓN DE LA CULATA

Haga clic aquí

4. INSPECCIONE EL SUBCONJUNTO DE LA CULATE PARA COMPROBAR SI ESTÁ APLASTADO

Haga clic aquí

5. INSPECCIONE EL SUBCONJUNTO DE LA CULATA EN BUSCA DE GRIETAS

Haga clic aquí

6. INSTALE LA JUNTA DE LA CULATA

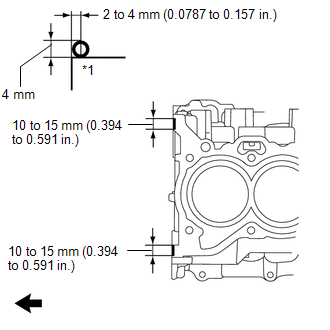

(a) Aplique empaquetadura de sellado al subconjunto del bloque de cilindros (4.0 mm (0.157 pulg.) de diámetro) tal y como se muestra en la ilustración.

*1

Subconjunto del bloque de cilindros

Parte delantera del motor

Empaquetadura de sellado:

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

AVISO:

Elimine los restos de aceite del subconjunto del bloque de cilindros.

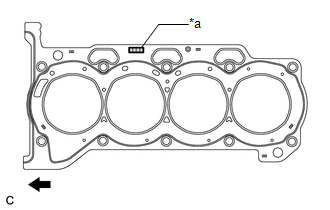

(b) Coloque una junta de culata nueva en el subconjunto del bloque de cilindros, con el n° de lote orientado hacia arriba.

*a

N° de lote

Parte delantera del motor

AVISO:

Instale la junta de la culata antes de que transcurran 3 minutos desde la aplicación de la empaquetadura de sellado.

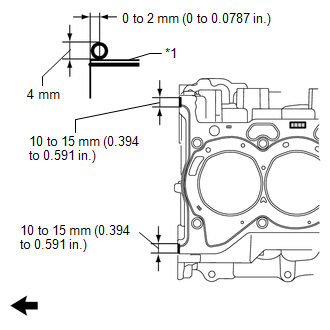

(c) Aplique empaquetadura de sellado (4.0 mm (0.157 pulg.) de diámetro) a la junta de culata nueva, tal como se muestra en la ilustración.

*1

Junta de la culata

Parte delantera del motor

Empaquetadura de sellado:

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

AVISO:

  • Elimine los restos de aceite del subconjunto de la culata y de la junta de culata.
  • Coloque la junta de culata en un plazo de 3 minutos y apriete los pernos antes de que transcurran 15 minutos de la aplicación de la empaquetadura de sellado.

7. INSTALE EL SUBCONJUNTO DE LA CULATA

OBSERVACIÓN:

Los pernos de culata se aprietan en 3 pasos progresivos.

(a) Coloque el subconjunto de la culata en el subconjunto del bloque de cilindros.

AVISO:

  • Asegúrese de que no hay aceite en la superficie de montaje del subconjunto de la culata.
  • Coloque con cuidado el subconjunto de la culata sobre el subconjunto del bloque de cilindros para no dañar la junta con la parte inferior del subconjunto de la culata.

(b) Instale las arandelas planas en los pernos de la culata.

(c) Aplique una capa fina de aceite de motor en las roscas y por debajo de las cabezas de los pernos de culata.

(d) Paso 1:

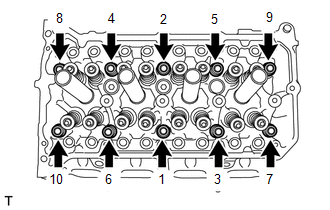

(1) Con una llave bihexagonal de 10 mm, instale y apriete de manera uniforme los 10 pernos de fijación de culata en varios pasos, siguiendo el orden indicado en la ilustración.

Torque:

49 N·m {500 kgf·cm, 36 ft·lbf}

AVISO:

No deje caer las arandelas planas en el subconjunto de la culata.

(e) Paso 2:

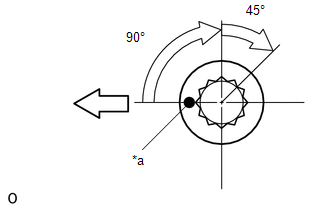

*a

Marca de pintura

Parte delantera

(1) Marque cada cabeza del perno de fijación de la culata con pintura, como se muestra en la ilustración.

(2) Apriete los pernos de fijación de la culata 90° en el orden que se indica en el paso 1.

(f) Paso 3:

(1) Apriete los pernos de fijación de la culata otros 45° en el orden que se indica en el paso 1.

(g) Compruebe si la marca pintada está ahora en un ángulo de 135° con respecto a la parte delantera.

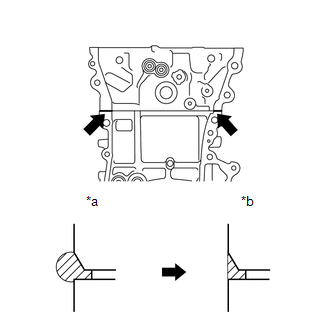

(h) Después de apretar los pernos de la culata, limpie el material de la empaquetadura de sellado que sobresale de las superficies de contacto, entre el subconjunto de la culata y el subconjunto del bloque de cilindros.

OBSERVACIÓN:

Efectúe la "Inspección después de la reparación" tras sustituir el subconjunto de la culata.

Haga clic aquí

*a

Antes de limpiar

*b

Después de limpiar

8. INSTALE EL TAPÓN DEL VÁSTAGO DE LA VÁLVULA

Haga clic aquí

9. INSTALE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DE HOLGURA DE LA VÁLVULA

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

Haga clic aquí

11. COLOQUE LA TUBERÍA DE DERIVACIÓN DE AGUA N° 1

Haga clic aquí

12. INSTALE EL COLECTOR DE ESCAPE

Haga clic aquí

13. INSTALE EL SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

Haga clic aquí

14. INSTALE EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

Haga clic aquí

15. INSTALE EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

Haga clic aquí

16. INSTALE EL SEPARADOR DEL TUBO DE DESCARGA N° 1

Haga clic aquí

17. INSTALE EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

Haga clic aquí

18. CONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

Haga clic aquí

19. INSTALE EL SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

Haga clic aquí
