Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

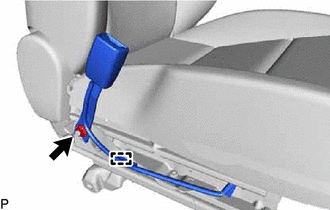

2. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)

(a) Desenganche todas las abrazaderas debajo del conjunto del asiento delantero.

(b) Desenganche la abrazadera.

(c) Extraiga la tuerca y el conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

3. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)

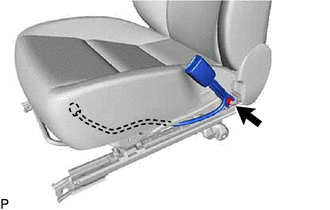

(a) Fabricados por TMMC:

(1) Desconecte cada conector debajo del conjunto del asiento delantero.

(2) Desenganche todas las abrazaderas debajo del conjunto del asiento delantero.

(3) Desenganche la abrazadera.

(4) Retire la tuerca y el conjunto del cinturón de seguridad interior del asiento delantero derecho.

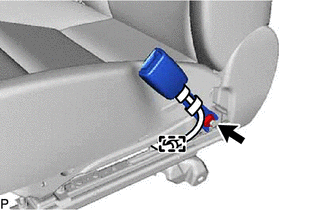

(b) Fabricados por TMMMS:

(1) Desconecte el conector situado bajo el conjunto del asiento delantero.

(2) Desenganche todas las abrazaderas debajo del conjunto del asiento delantero.

(3) Retire la tuerca y el conjunto del cinturón de seguridad interior del asiento delantero derecho.

4. EXTRAIGA LA PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

(a) Extraiga la placa de anclaje del cinturón de seguridad del asiento delantero.
