Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DE 3 PUNTOS DEL ASIENTO TRASERO

(a) Antes de instalar el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero, compruebe la función ELR.

AVISO:

No desmonte el retractor.

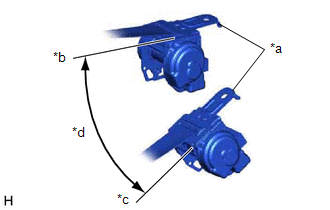

(1) Si la inclinación del retractor es de 15° como máximo, compruebe si el cinturón puede sacarse del retractor. Si la inclinación del retractor es superior a 45°, compruebe si el cinturón queda bloqueado.

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad exterior del asiento trasero de tipo 3 puntos.

*a

Retractor

*b

Desbloquear

*c

Bloquear

*d

45°

    ExtracciÓn

    InstalaciÓn
