Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

4. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

(a) Desconecte la banda protectora de guarnición de la abertura de la puerta trasera izquierda.

6. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

10. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

12. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. EXTRAIGA LA TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

OBSERVACIÓN:

Siga el mismo procedimiento con todas las cubiertas del orificio de la banda de la guarnición de la bandeja para equipaje.

(a) Desenganche las 2 garras.

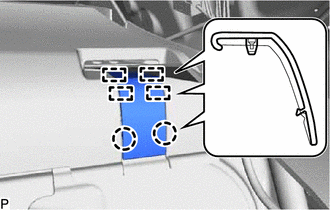

(b) Desenganche las 4 guías y extraiga la cubierta del orificio de la banda de la guarnición de la bandeja para equipaje.

14. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

(a) Desconecte el conector.

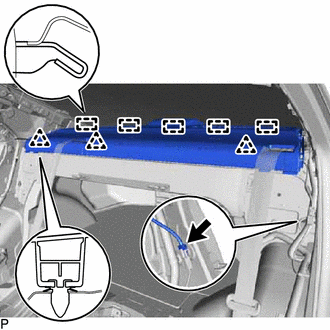

(b) Desenganche los 3 clips y las 5 guías, y extraiga el conjunto del panel de guarnición de la bandeja para equipaje.

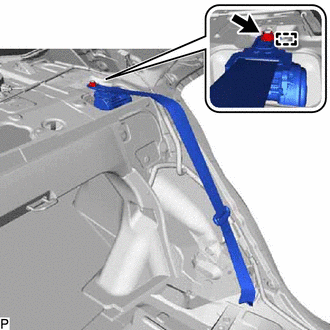

15. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DE TIPO 3 PUNTOS

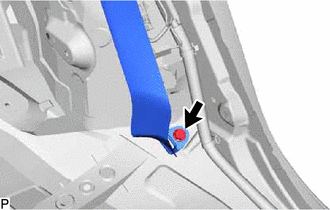

(a) Quite el perno y desconecte el anclaje del piso del conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero.

(b) Extraiga la tuerca.

(c) Desenganche la guía para extraer el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero.
