SISTEMA DE DIAGNÓSTICO

REVISE EL DLC3

(a) Inspeccione el DLC3.

Haga clic aquí .

MIDA LA TENSIÓN DE LA BATERÍA

(a) Mida la tensión de la batería del vehículo.

Tensión estándar:

11 a 14 V

Si la tensión es inferior a 11 V, vuelva a cargar la batería o sustitúyala.

MODO DE AUTODIAGNÓSTICO (CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Wireless Door Lock Diagnosis Mode.

Body Electrical > Main Body > Utility

Pantalla del tester

Wireless Door Lock Diagnosis Mode

(e) Vaya al paso siguiente siguiendo las instrucciones de la pantalla del Techstream.

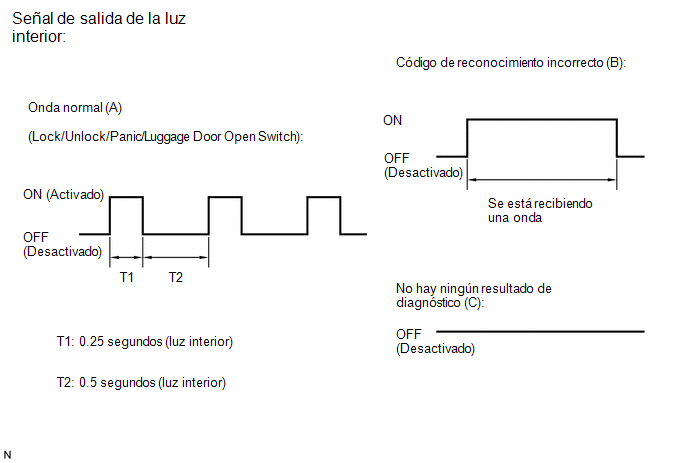

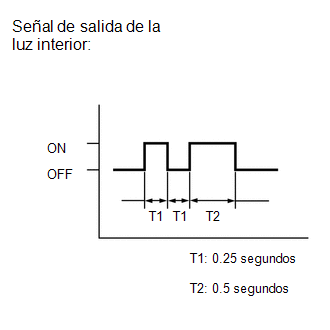

(f) Compruebe el modo de salida de las luces interiores para averiguar si el sistema ha cambiado al modo de autodiagnóstico.

(g) Compruebe los resultados del diagnóstico cuando se pulsa el interruptor del conjunto del transmisor del cierre centralizado de puertas. La comprobación de la emisión de un diagnóstico se realiza mediante el modo de parpadeo de la luz interior.

Resultado

Señal de salida de la luz interior

Área posiblemente afectada

A

Normal (no hay avería)

B

Código inalámbrico de registro

C

Avería o interferencia de ondas de componentes relacionados
