Toyota Corolla Manual de Taller: El avisador acústico de olvido de llave no suena

DESCRIPCIÓN

El avisador acústico de olvido de la llave suena si se abre la puerta del conductor mientras el interruptor de encendido está desactivado o en la posición ACC. El avisador acústico de olvido de la llave se activa cuando la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) envía una señal del interruptor de advertencia de desbloqueo y una señal del interruptor de la luz de cortesía de la puerta del conductor al conjunto del juego de instrumentos a través de la comunicación CAN.

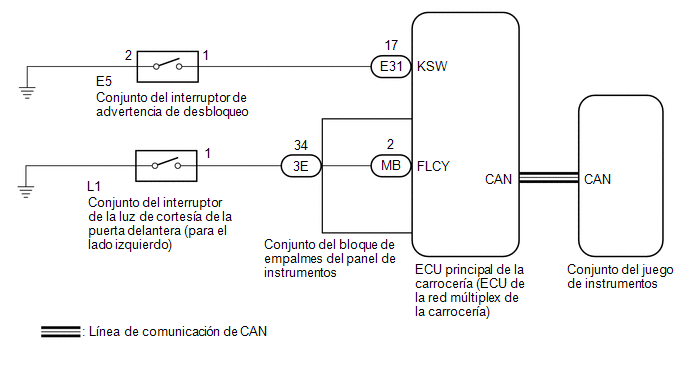

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

El sistema de advertencia de olvido de llaves utiliza el sistema de comunicación CAN. Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema de advertencia de olvido de llaves una vez se haya asegurado de que los sistemas de comunicaciones funciona correctamente.

Haga clic aquí .

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS (FUNCIONAMIENTO DEL AVISADOR ACÚSTICO)

(a) Coloque el interruptor de encendido en posición ON (Activado). Coloque el equipaje en el asiento del pasajero delantero para hacer que parpadee el indicador de advertencia del cinturón de seguridad de este asiento.

(b) Conduzca el vehículo a 20 km/h (12 mph) o más y compruebe que suene el avisador acústico de advertencia del cinturón de seguridad para advertir de que el cinturón del pasajero delantero no está abrochado.

OBSERVACIÓN:

El sistema de advertencia de olvido de llaves hace sonar el avisador acústico integrado en el conjunto del juego de instrumentos como una advertencia de olvido de llaves. Este avisador acústico se utiliza también para el sistema de recordatorio del cinturón de seguridad. Por tanto, revise el funcionamiento del avisador acústico del juego de instrumentos comprobando si el avisador suena para advertir de que el cinturón de seguridad no está abrochado.

OK:

El avisador acústico del juego de instrumentos suena.

MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

OK

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (FL DOOR COURTESY SW)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Main Body/Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

FL Door Courtesy SW

Señal del conjunto del interruptor de la luz de cortesía de la puerta delantera (para la izquierda)

OFF (Desactivado) u ON (Activado)

OFF (Desactivado): puerta delantera izquierda cerrada

ON (Activado): puerta delantera izquierda abierta

-

Body Electrical > Main Body > Data List

Pantalla del tester

FL Door Courtesy SW

OK:

El Techstream indica ON (Activado) u OFF (Desactivado) en función del estado de la puerta del conductor mostrado en la tabla.

MAL

IR AL PUNTO 6

OK

3.

LEA EL VALOR CON EL TECHSTREAM (Key Unlock Warning SW)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Main Body/Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Key Unlock Warning SW

Señal del interruptor de advertencia de desbloqueo

OFF (Desactivado) u ON (Activado)

OFF (Desactivado): no hay ninguna llave en el cilindro de la llave de contacto

ON (Activado): llave en el cilindro de la llave de encendido

-

Body Electrical > Main Body > Data List

Pantalla del tester

Key Unlock Warning SW

OK:

El TECHSTREAM indica ON (Activado) u OFF (Desactivado) en función de si la llave está en el cilindro de la llave de encendido.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo.

Haga clic aquí .

(b) Inspeccione el conjunto del interruptor de advertencia de desbloqueo.

Haga clic aquí .

MAL

REEMPLACE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conector E31 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E5-1 - E31-17 (KSW)

Siempre

Inferior a 1 Ω

E5-2 - Masa de la carrocería

Siempre

Inferior a 1 Ω

E5-1 - Masa de la carrocería

Siempre

10 kΩ o superior

E31-17 (KSW) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (IZQUIERDA)

(a) Extraiga el conjunto del interruptor de la luz de cortesía de la puerta delantera izquierda.

Haga clic aquí .

(b) Inspeccione el conjunto del interruptor de la luz de cortesía de la puerta delantera izquierda.

Haga clic aquí .

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA IZQUIERDA

OK

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA IZQUIERDA - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR)

(a) Desconecte el conector 3E del conjunto del bloque de empalmes del lado del conductor.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L1-1 - 3E-34

Siempre

Inferior a 1 Ω

L1-1 - Masa de la carrocería

Siempre

10 kΩ o superior

3E-34 - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

8.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

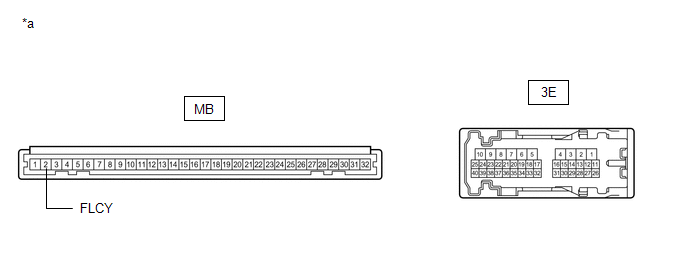

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3E-34 - MB-2 (FLCY)

Siempre

Inferior a 1 Ω

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR
