Toyota Corolla Manual de Taller: Diagrama Del Sistema

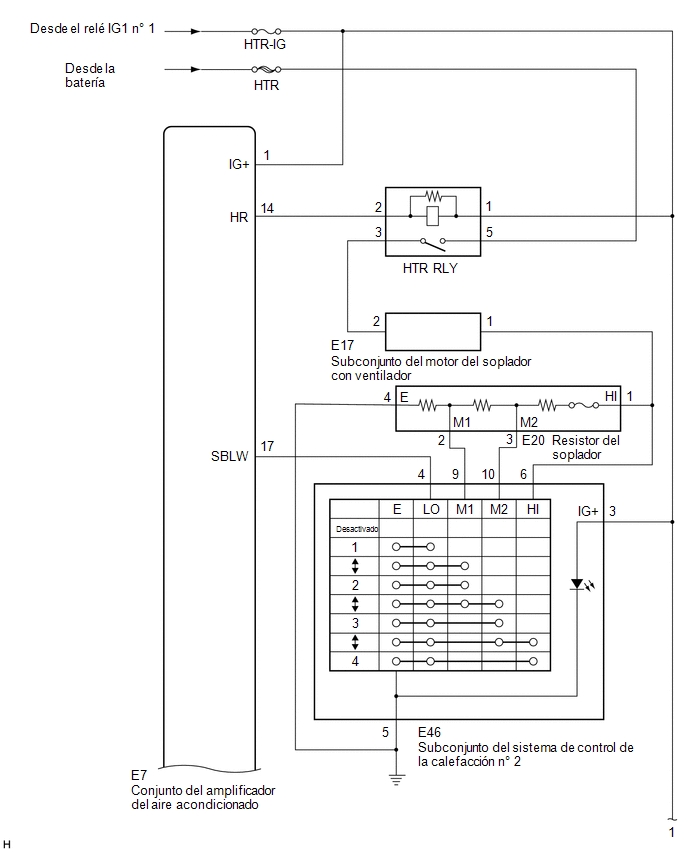

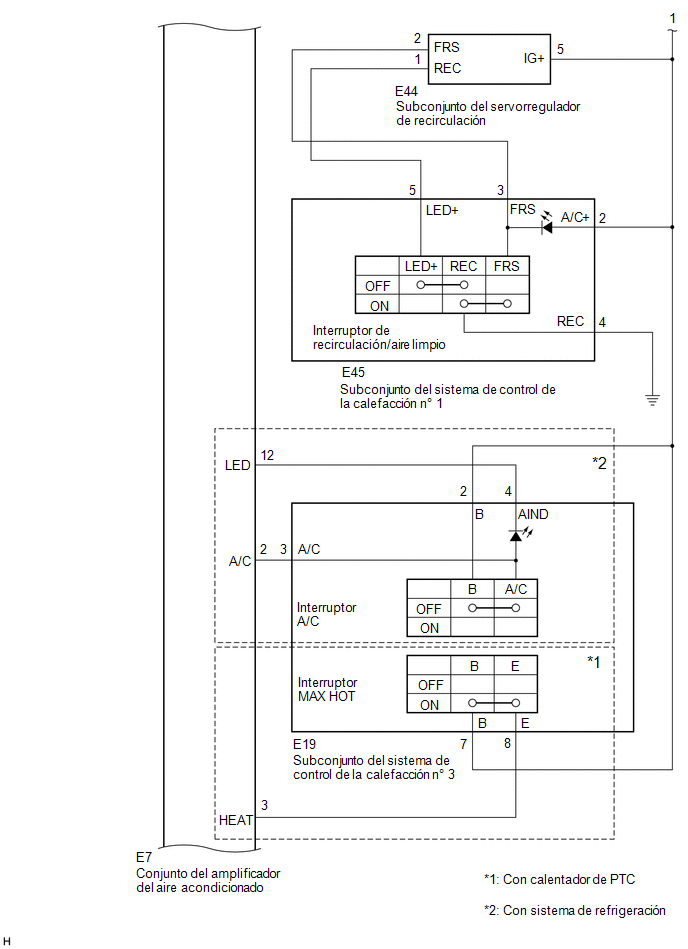

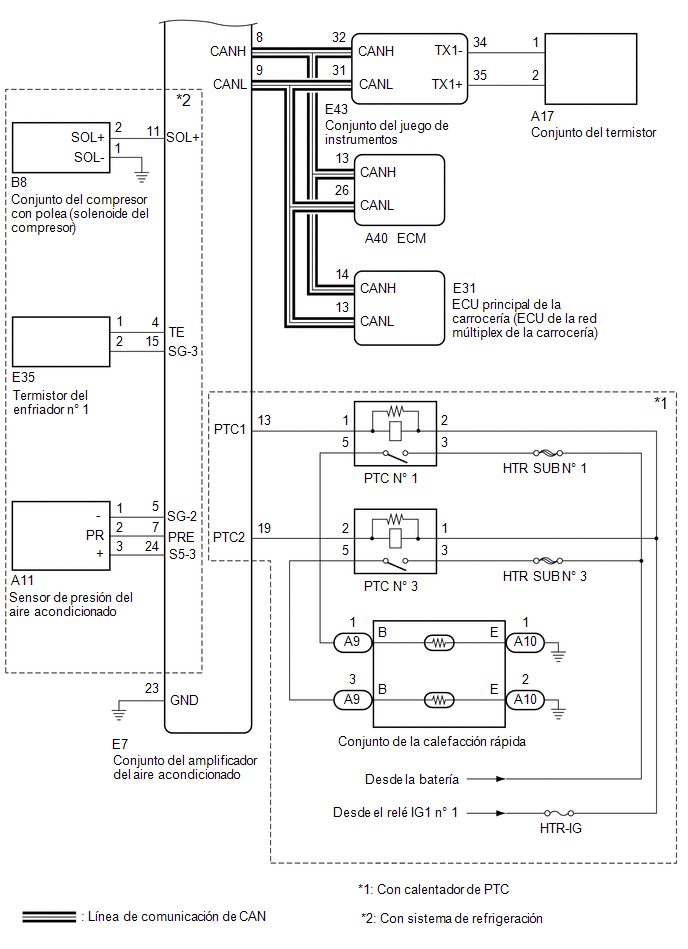

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Línea de comunicación

Conjunto del amplificador del aire acondicionado

ECM

Señal de solicitud de ralentí acelerado

CAN

Señal de solicitud de ralentí acelerado de la calefacción

Señal del estado de control de sobreenfriamiento

Señal de inhibición de control de carga

Señal de solicitud de accionamiento del ventilador de refrigeración del motor

Señal de solicitud del sistema de control del aire acondicionado anterior

Señal de inhibición de corte de aceleración

Señal de inhibición del ENCLAVAMIENTO

Señal de solicitud de control del calentador de PTC*1

Señal de solicitud de control del refrigerante

Señal de inhibición del control del generador

Temperatura ambiente antes de la señal de corrección

Señal de información del refrigerante

Señal del sensor de temperatura del evaporador

Señal del estado de la carga eléctrica a baja tensión

Señal de corriente del solenoide del compresor variable

Señal del sensor de presión del aire acondicionado

Señal de visualización de la temperatura ambiente

Conjunto del amplificador del aire acondicionado

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal de visualización de la temperatura ambiente

CAN

Señal del estado de control del aire acondicionado

ECM

Conjunto del amplificador del aire acondicionado

Señal de información del tipo de motor

CAN

Señal de datos del régimen de motor

Señal del factor de marcha de campo alternativo

Señal de comando de circulación forzosa de aire interno con señal de temperatura alta del refrigerante del motor

Señal de temperatura del refrigerante del motor

Señal de interrupción del sistema de control del aire acondicionado

Señal de inhibición de control variable

Indicador de instrucción de corte del aire acondicionado durante la desaceleración

Señal del indicador de comando de refrigeración del aire acondicionado durante la desaceleración

Señal del número de calentadores de PTC permitidos*1

Señal de inhibición de control de lubricación del aire acondicionado

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto del amplificador del aire acondicionado

Señal de recuento de ciclo

CAN

Señal de recuento de tiempo

Señal de graduación automática de las luces

Señal de solicitud de las luces de carretera

Señal de solicitud de las luces de cruce

Señal de solicitud de las luces traseras

Símbolo de símbolo de destino

Señal del paquete de destino

Señal del volante de dirección

Conjunto del juego de instrumentos

Conjunto del amplificador del aire acondicionado

Señal de visualización de la temperatura ambiente

CAN

Señal de datos del sensor de temperatura exterior

Señal de velocidad del vehículo (del medidor a otro)

  • *1: Con calentador de PTC
