UBICACIÓN DE LAS PIEZAS

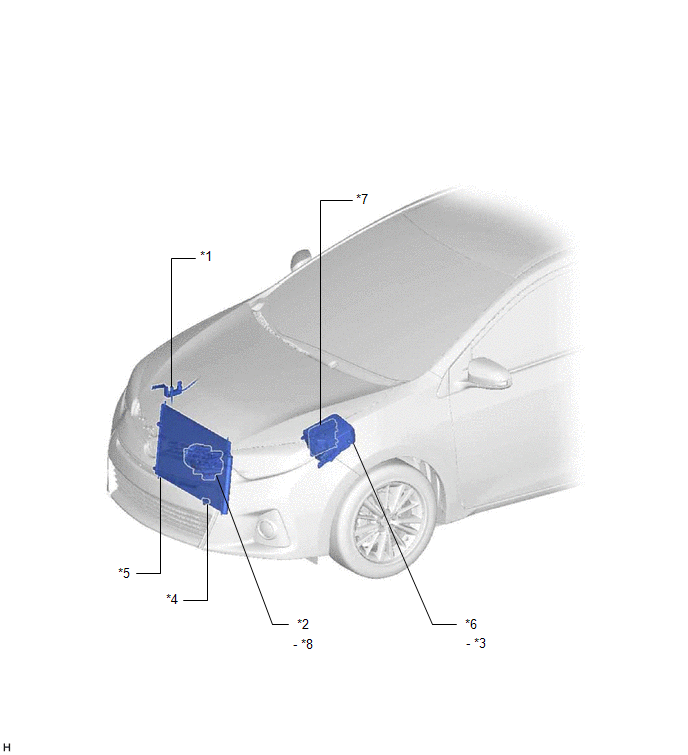

ILUSTRACIÓN

*1

SENSOR DE PRESIÓN DEL AIRE ACONDICIONADO (con sistema de refrigeración)

*2

CONJUNTO DEL COMPRESOR CON POLEA (con sistema de aire acondicionado)

*3

RELÉ PTC SUB N° 1 (con CALENTADOR DE PTC)

*4

CONJUNTO DEL TERMISTOR

*5

CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

*6

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE HTR

- RELÉ HTR SUB N° 1 (con calentador de PTC)

- RELÉ HTR SUB N° 3 (con calentador de PTC)

- RELÉ PTC SUB N° 3 (con CALENTADOR DE PTC)

*7

ECM

*8

SOLENOIDE DEL COMPRESOR (con sistema de aire acondicionado)

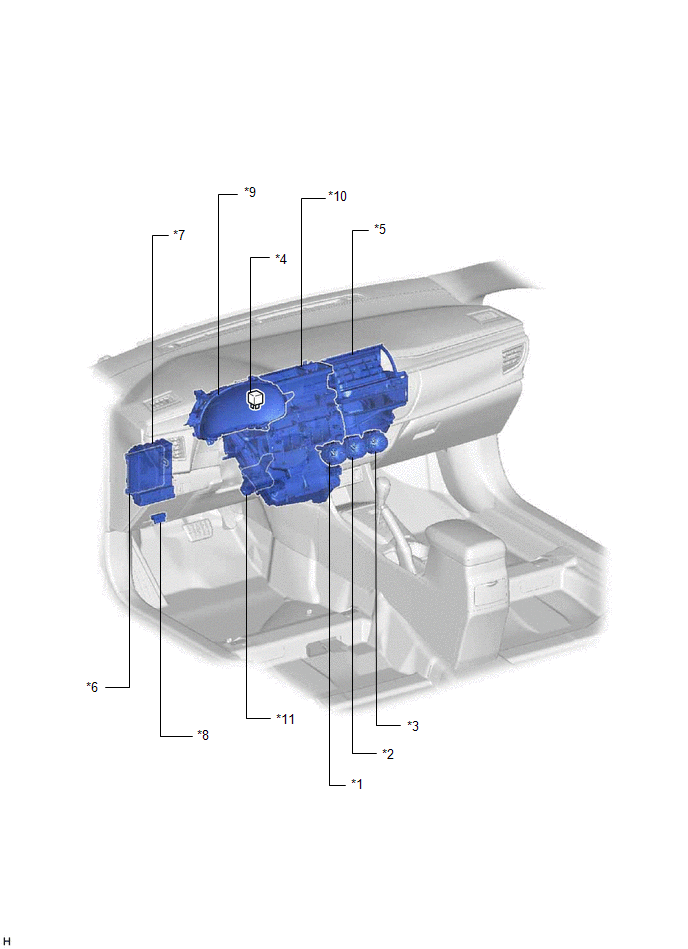

ILUSTRACIÓN

*1

SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 1

*2

SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 2

*3

SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 3

*4

RELÉ HTR RLY

*5

CONJUNTO DEL SOPLADOR

*6

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE HTR-IG

*8

DLC3

*9

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*10

CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO

*11

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

-

-

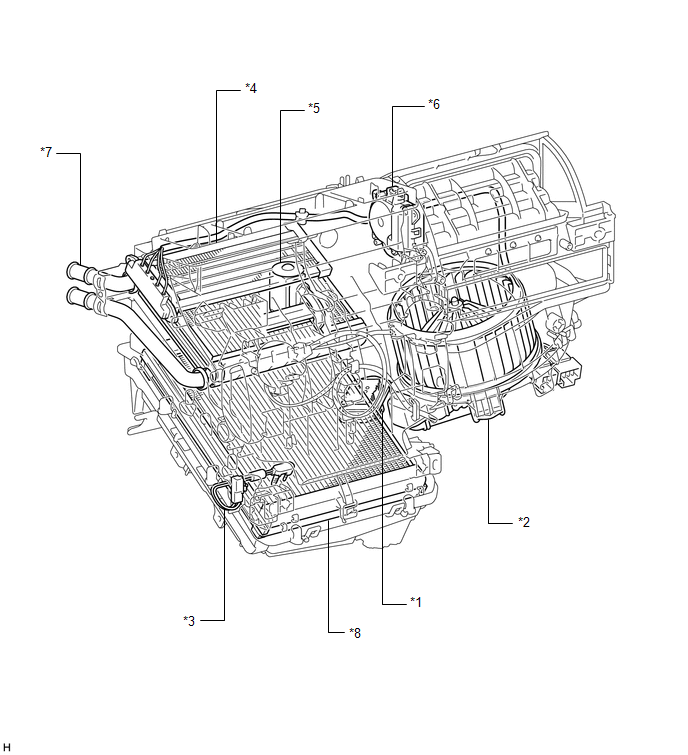

ILUSTRACIÓN

*1

RESISTOR DEL SOPLADOR

*2

SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

*3

TERMISTOR DEL ENFRIADOR N° 1 (con sistema de refrigeración)

*4

CONJUNTO DE LA CALEFACCIÓN RÁPIDA (con calentador de PTC)

*5

VÁLVULA DE EXPANSIÓN DEL ENFRIADOR (con sistema de aire acondicionado)

*6

SUBCONJUNTO DEL SERVORREGULADOR DE RECIRCULACIÓN

*7

SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN

*8

SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1 (con sistema de aire acondicionado)
