DESCRIPCIÓN

A continuación se muestra el circuito de la fuente de alimentación para el conjunto del amplificador del aire acondicionado. Se suministra corriente eléctrica aun cuando el interruptor de encendido está en la posición OFF (Desactivado). La alimentación se utiliza para la memoria de los códigos de diagnóstico, etc.

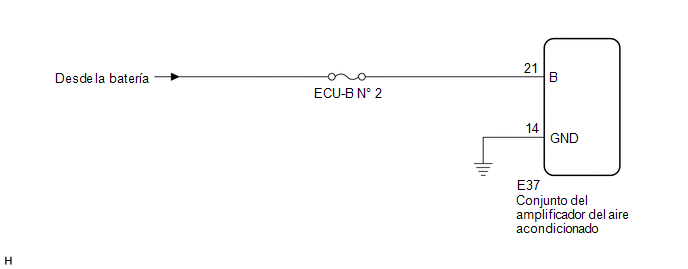

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Estado	Valor especificado
E37-21 (B) - Masa de la carrocería	Siempre	11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
E37-14 (GND) - Masa de la carrocería	Siempre	Inferior a 1 Ω

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
