INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL CONDENSADOR CON ACUMULADOR

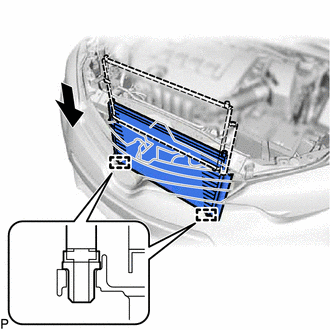

(a) Enganche las 2 guías para instalar el conjunto del condensador con acumulador como se indica en la ilustración.

AVISO:

Tenga cuidado de no dañar el condensador ni el radiador al instalar el conjunto del condensador con acumulador.

OBSERVACIÓN:

Si se instala un nuevo conjunto del condensador con acumulador, añada aceite de compresor al condensador de la siguiente manera.

Capacidad:

Añada 40 cm3 (1.35 fl.oz.)

Aceite del compresor:

ND-OIL 8 o equivalente

2. CONECTE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

(a) Retire la cinta de vinilo del conjunto del tubo del aire acondicionado y el accesorio, y la pieza de conexión del conjunto del condensador con acumulador.

(b) Aplique abundante aceite del compresor en la junta tórica nueva y en la superficie de fijación de la unión del tubo.

Aceite del compresor:

ND-OIL 8 o equivalente

(c) Instale la junta tórica en el conjunto del accesorio y el tubo del aire acondicionado.

(d) Coloque el conjunto del tubo y accesorio del aire acondicionado en el conjunto del condensador con acumulador con el perno.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

3. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

(a) Retire la cinta de vinilo del subconjunto de la manguera de descarga y de la pieza de conexión del conjunto del condensador con acumulador.

(b) Aplique abundante aceite del compresor en la junta tórica nueva y en la superficie de fijación de la unión del tubo.

Aceite del compresor:

ND-OIL 8 o equivalente

(c) Coloque la junta tórica en el subconjunto de la manguera de descarga.

(d) Instale el subconjunto de la manguera de descarga en el conjunto del condensador con acumulador con el perno.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

4. COLOQUE EL SOPORTE DEL PUNTAL DEL CAPÓ

(a) Enganche las 2 garras para colocar el soporte del puntal del capó.

5. COLOQUE LA CUBIERTA DEL VENTILADOR N° 2

Haga clic aquí

6. COLOQUE EL SOPORTE SUPERIOR DEL RADIADOR

Haga clic aquí

7. CONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 2

Haga clic aquí

8. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aquí

9. CALIENTE EL MOTOR

Haga clic aquí

10. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí
