Toyota Corolla Manual de Taller: Interruptor De Advertencia Del Nivel Del LÍquido Del Lavaparabrisas

Toyota Corolla Manual de Taller / Exterior del vehículo / Limpia / Lavaparabrisas / Interruptor De Advertencia Del Nivel Del LÍquido Del Lavaparabrisas

Componentes

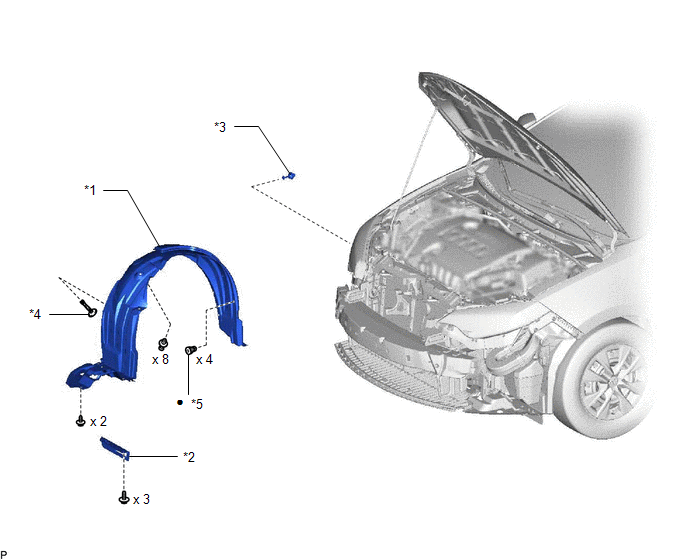

COMPONENTES

ILUSTRACIÓN

*1

REVESTIMIENTO DE LA ALETA DERECHA DELANTERA

*2

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

*3

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

*4

CLIP DE SUJECIÓN DEL PASADOR

*5

OJAL

-

-

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA DERECHA

2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

3. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA DERECHA

Haga clic aquí

4. VACÍE EL LÍQUIDO DEL LAVAPARABRISAS

Haga clic aquí

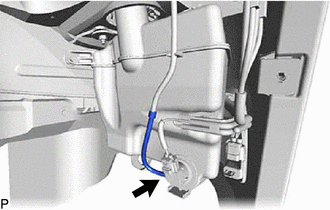

5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

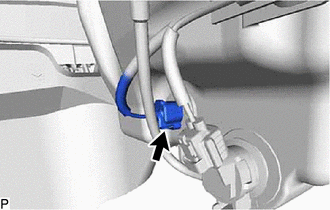

(a) Desconecte el conector.

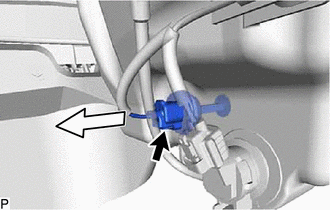

(b) Extraiga el conjunto del interruptor de advertencia de nivel como se muestra en la ilustración.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

OBSERVACIÓN:

Esta comprobación debe llevarse a cabo con el conjunto del interruptor de advertencia del nivel de líquido lavaparabrisas instalado en el depósito de éste.

(a) Llene de líquido el depósito del lavaparabrisas.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (S) - 2 (E)

El volumen de líquido es superior es 600 a 800 cm3 (36.6 a 48.8 pulg3) o superior*

10 kΩ o superior

El volumen de líquido es superior es 600 a 800 cm3 (36.6 a 48.8 pulg3) o inferior*

Inferior a 1 Ω

OBSERVACIÓN:

*: El conjunto del interruptor de advertencia de nivel comienza a funcionar cuando el volumen del líquido es de 600 a 800 cm3 (36.6 a 48.8 pulg3) en función del estado del vehículo.

Si el resultado no es el especificado, sustituya el conjunto del interruptor de advertencia del nivel.

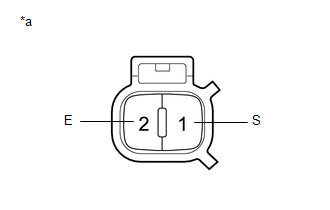

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de advertencia del nivel)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

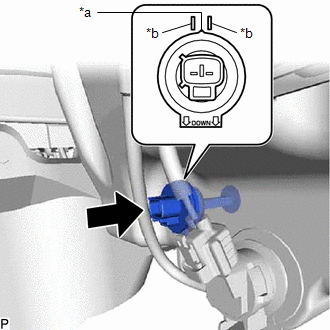

(a) Instale el conjunto del interruptor de advertencia de nivel como se muestra en la ilustración.

AVISO:

Asegúrese de que el saliente del conjunto del interruptor de advertencia del nivel esté entre las 2 marcas.

*a

Saliente

*b

Marca

(b) Conecte el conector.

(c) Conecte la manguera del lavaparabrisas.

2. AÑADA LÍQUIDO LAVAPARABRISAS

Haga clic aquí

3. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA DERECHA

Haga clic aquí

4. INSTALE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

5. COLOQUE LA RUEDA DELANTERA DERECHA

Haga clic aquí
