(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Interruptor de deslizamiento
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
2 - 11
|
Interruptor de deslizamiento pulsado
(Parte delantera)
|
Inferior a 1 Ω
|
|
5 - 8
|
|
2 - 11
|
Desactivado
|
|
5 - 11
|
|
2 - 8
|
Interruptor de deslizamiento pulsado
(parte trasera)
|
|
5 - 11
|
Interruptor de movimiento vertical delantero
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
1 - 8
|
Interruptor de movimiento vertical delantero pulsado
(hacia arriba)
|
Inferior a 1 Ω
|
|
6 - 11
|
|
1 - 11
|
Desactivado
|
|
6 - 11
|
|
1 - 11
|
Interruptor de movimiento vertical delantero pulsado
(hacia abajo)
|
|
6 - 8
|
Interruptor de elevación
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
3 - 8
|
Interruptor de elevación pulsado
(hacia arriba)
|
Inferior a 1 Ω
|
|
4 - 11
|
|
3 - 11
|
Desactivado
|
|
4 - 11
|
|
3 - 11
|
Interruptor de elevación pulsado
(hacia abajo)
|
|
4 - 8
|
Interruptor de reclinado
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
9 - 11
|
Interruptor de reclinado pulsado
(Parte delantera)
|
Inferior a 1 Ω
|
|
10 - 1
|
|
10 - 6
|
|
10 - 8
|
|
9 - 11
|
Desactivado
|
|
10 - 11
|
|
9 - 3
|
Interruptor de reclinado pulsado
(parte trasera)
|
|
9 - 4
|
|
9 - 8
|
|
10 - 11
|
Si el resultado no es el especificado, sustituya el conjunto del interruptor
del asiento eléctrico delantero.
|
|
|

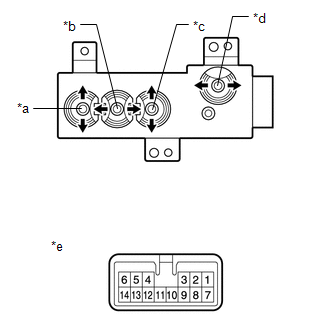

*a
|
Interruptor de movimiento vertical delantero
|
|
*b
|
Interruptor de deslizamiento
|
|
*c
|
Interruptor de elevación
|
|
*d
|
Interruptor de reclinado
|
|
*e
|
Componente no conectado al mazo de cables
(Interruptor del asiento eléctrico delantero)
|
|
|
