Toyota Corolla Manual de Taller: ExtracciÓn

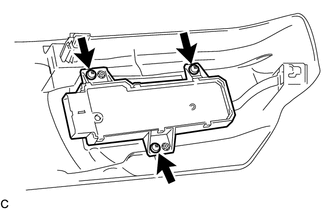

EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN ADVERTENCIA: Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos. PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO Haga clic aquí 2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL Haga clic aquí 3. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELÉCTRICO Haga clic aquí 4. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELÉCTRICO Haga clic aquí 5. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO Haga clic aquí 6. EXTRAIGA EL INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO
|
