DESCRIPCIÓN

Éste es el circuito de la fuente de alimentación para activar el conjunto del receptor de navegación.

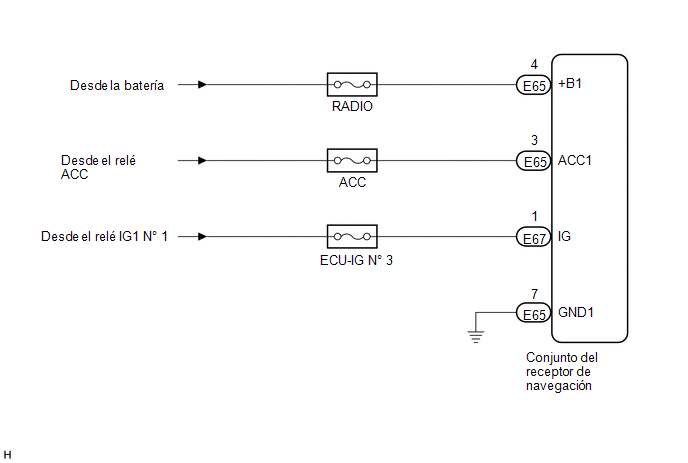

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN DEL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN)

(a) Desconecte los conectores E65 e E67 del conjunto del receptor de navegación.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E65-7 (GND1) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E65-4 (+B1) - E65-7 (GND1)

Siempre

11 a 14 V

E65-3 (ACC1) - E65-7 (GND1)

Interruptor de encendido en posición ACC

11 a 14 V

E67-1 (IG) - E65-7 (GND1)

Interruptor de encendido en posición ON

11 a 14 V
OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
