Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA FUNDA DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANCO

Haga clic aquí

2. INSTALE EL CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

Haga clic aquí

3. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL (para el lado derecho)

(a) Fabricados por TMMC:

(1) Sin reposabrazos:

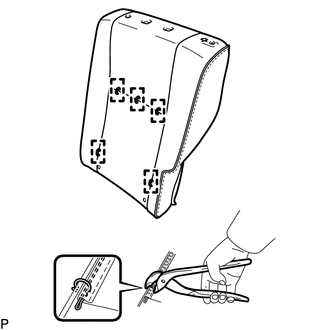

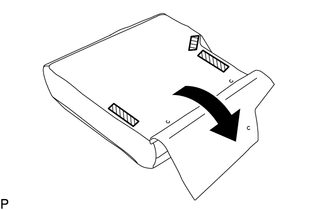

1. Instale provisionalmente la funda del respaldo del asiento individual trasero derecho en la almohadilla del respaldo del asiento trasero derecho.
2. Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento individual trasero derecho con 5 nuevos anillos abiertos.

   AVISO:

   • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
   • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.

(2) Con reposabrazos:

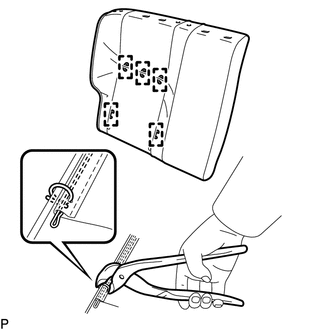

1. Instale provisionalmente la funda del respaldo del asiento individual trasero derecho en la almohadilla del respaldo del asiento trasero derecho.
2. Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento individual trasero derecho con 11 nuevos anillos abiertos.

   AVISO:

   • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
   • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.


(b) Fabricados por TMMMS:

(1) Sin reposabrazos:

1. Instale provisionalmente la funda del respaldo del asiento individual trasero derecho en la almohadilla del respaldo del asiento trasero derecho.

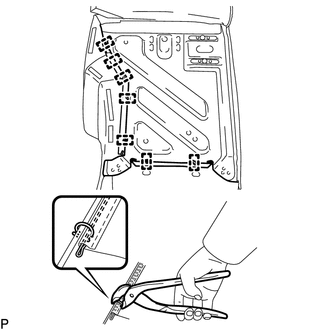

2. Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento individual trasero derecho con 7 nuevos anillos abiertos.

   AVISO:

   • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
   • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.

(2) Con reposabrazos:

1. Instale provisionalmente la funda del respaldo del asiento individual trasero derecho en la almohadilla del respaldo del asiento trasero derecho.

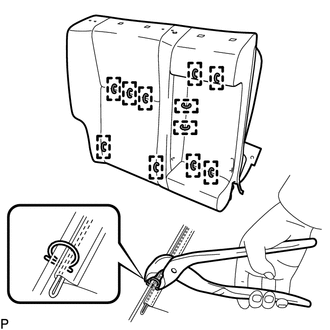

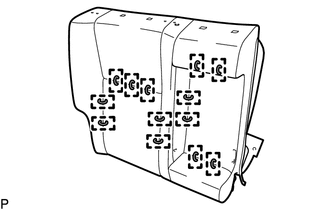

2. Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento individual trasero derecho con 13 nuevos anillos abiertos.

   AVISO:

   • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
   • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.

4. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado derecho)

(a) Fabricados por TMMC:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

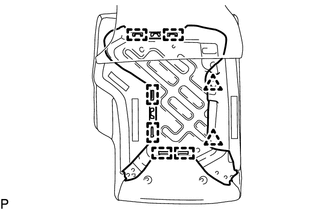

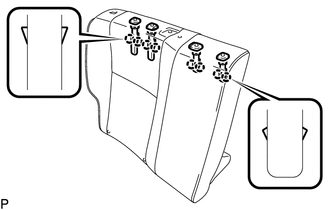

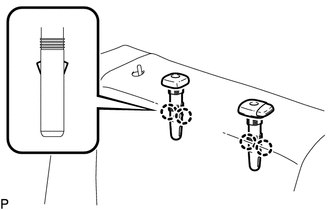

(2) Enganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero central.

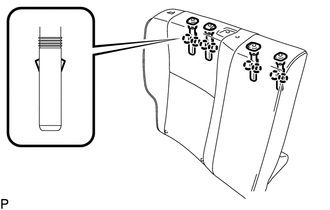

(3) Desenganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero.

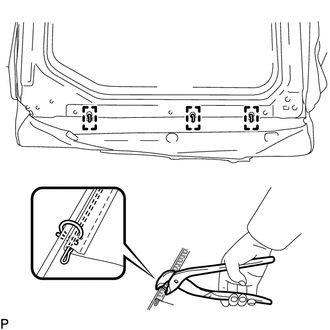

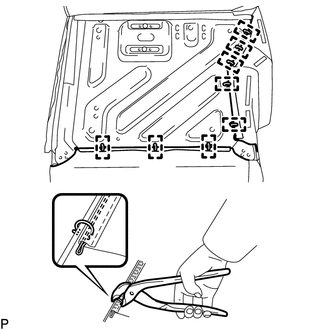

(4) Usando los alicates, instale los 3 anillos abiertos nuevos. AVISO: Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla. Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

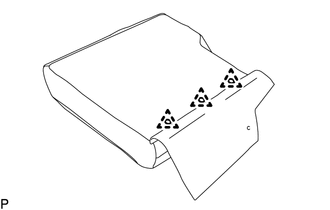

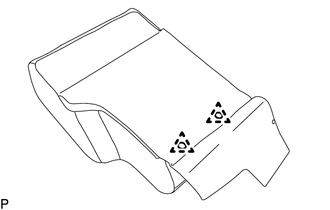

(5) Coloque los 8 ganchos.

(6) Coloque los 2 clips.

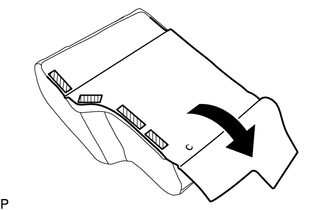

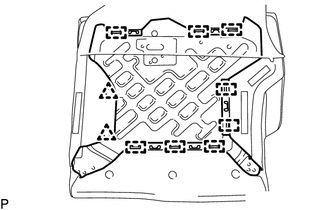

(7) Enganche los 3 fijadores, tal como se muestra en la ilustración.

Fijador

(8) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 3 clips.

(b) Fabricados por TMMMS:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

(2) Enganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero central.

(3) Desenganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero.

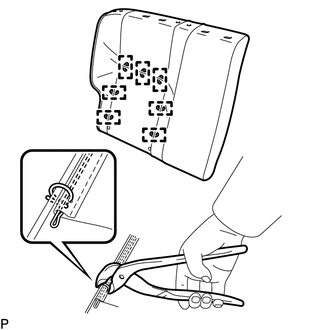

(4) Usando los alicates, instale los 8 anillos abiertos nuevos. AVISO: Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla. Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

(5) Enganche los 4 fijadores, tal como se muestra en la ilustración.

Fijador

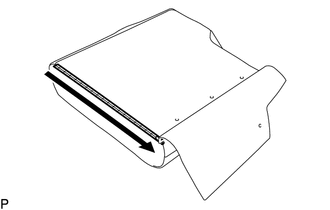

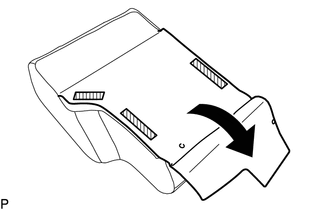

(6) Cierre el fijador tal como se indica en la ilustración.

(7) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 3 clips.

5. COLOQUE LA GUÍA DEL CINTURÓN DE HOMBRO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

Haga clic aquí

6. INSTALE LA GUÍA DEL CINTURÓN DE HOMBRO CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

Haga clic aquí

7. INSTALE EL BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO (para el lado derecho)

Haga clic aquí

8. COLOQUE EL CONJUNTO DEL REPOSABRAZOS CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

Con reposabrazos:

Haga clic aquí

9. COLOQUE LA CUBIERTA DE LA BISAGRA DEL REPOSABRAZOS CENTRAL (para el lado derecho)

Con reposabrazos:

Haga clic aquí

10. INSTALE EL CONJUNTO DE BLOQUEO DEL RESPALDO TRASERO IZQUIERDO (para el lado izquierdo)

Haga clic aquí

11. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO DE TIPO INDIVIDUAL (para el lado izquierdo)

(a) Fabricados por TMMC:

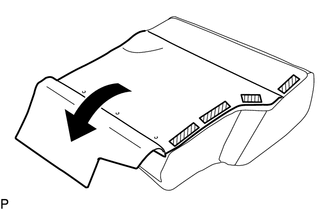

(1) Instale provisionalmente la funda del respaldo del asiento individual trasero izquierdo en la almohadilla del respaldo del asiento trasero izquierdo.

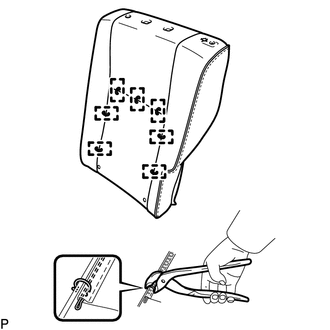

(2) Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero izquierdo de tipo individual en la almohadilla del respaldo del asiento individual trasero izquierdo con 5 nuevos anillos abiertos. AVISO: Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual izquierdo. Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual izquierdo

(b) Fabricados por TMMMS:

(1) Instale provisionalmente la funda del respaldo del asiento individual trasero izquierdo en la almohadilla del respaldo del asiento trasero izquierdo.

(2) Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero izquierdo de tipo individual en la almohadilla del respaldo del asiento individual trasero izquierdo con 7 nuevos anillos abiertos. AVISO: Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual izquierdo. Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual izquierdo

12. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado izquierdo)

(a) Fabricados por TMMC:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

(2) Desenganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero.

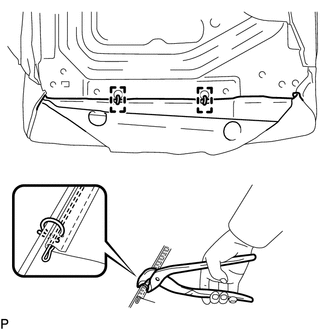

(3) Usando los alicates, instale los 2 anillos abiertos nuevos. AVISO: Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla. Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

(4) Coloque los 6 ganchos.

(5) Coloque los 2 clips.

(6) Enganche los 3 fijadores, tal como se muestra en la ilustración.

Fijador

(7) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 2 clips.

(b) Fabricados por TMMMS:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

(2) Desenganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero.

(3) Usando los alicates, instale los 7 anillos abiertos nuevos. AVISO: Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla. Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

(4) Enganche los 4 fijadores, tal como se muestra en la ilustración.

Fijador

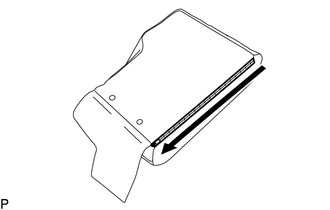

(5) Cierre el fijador tal como se indica en la ilustración.

(6) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 2 clips.

13. COLOQUE LA GUÍA DEL CINTURÓN DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)

Haga clic aquí

14. INSTALE EL OJAL DEL BOTÓN DE PARADA DEL RESPALDO DEL ASIENTO TRASERO (para el lado izquierdo)

Haga clic aquí

15. INSTALE EL BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO (para el lado izquierdo)

Haga clic aquí
